SHIVAKI STV-32LED5, TP.VST59.P86

Sign in to follow this

2 Screenshots

About This File

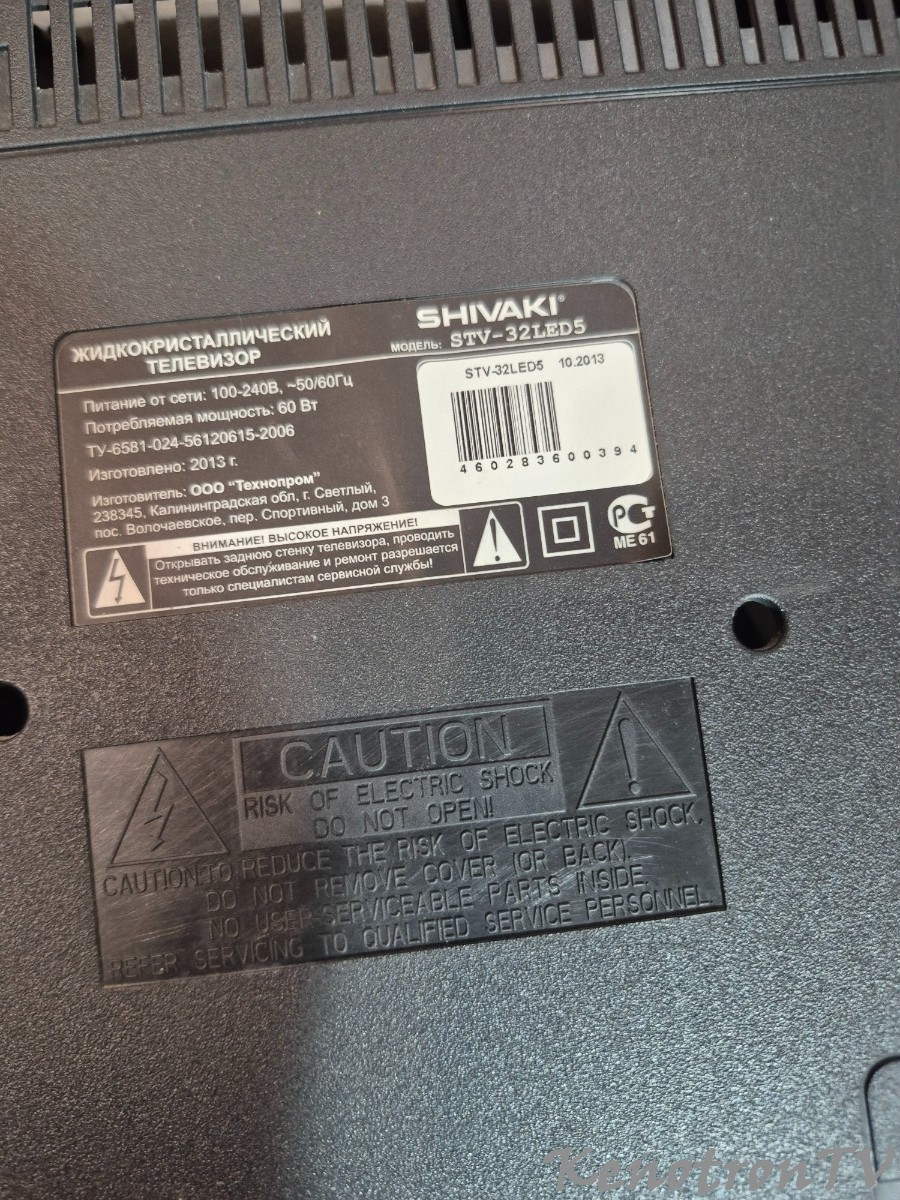

SHIVAKI STV-32LED5

SPI Flash 25Q32

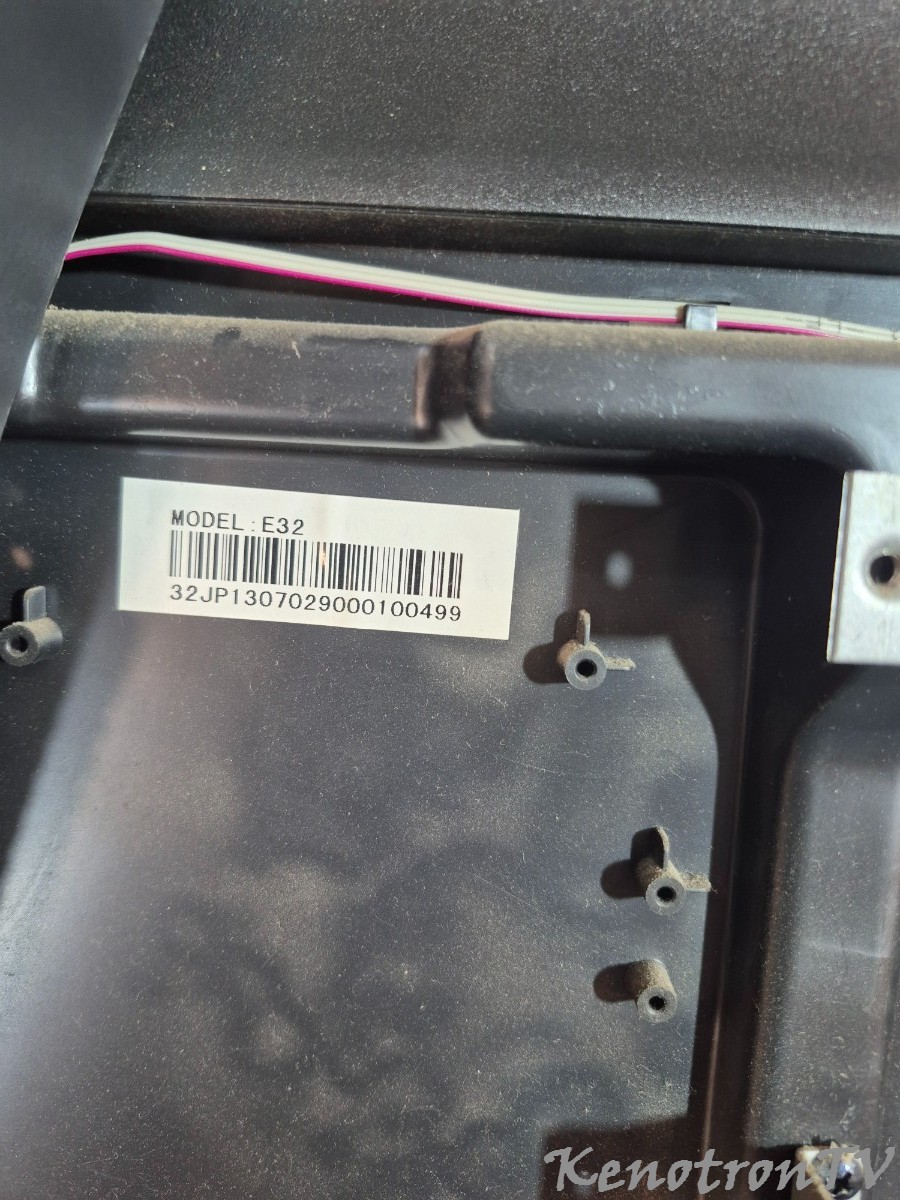

MATRIZA : E32

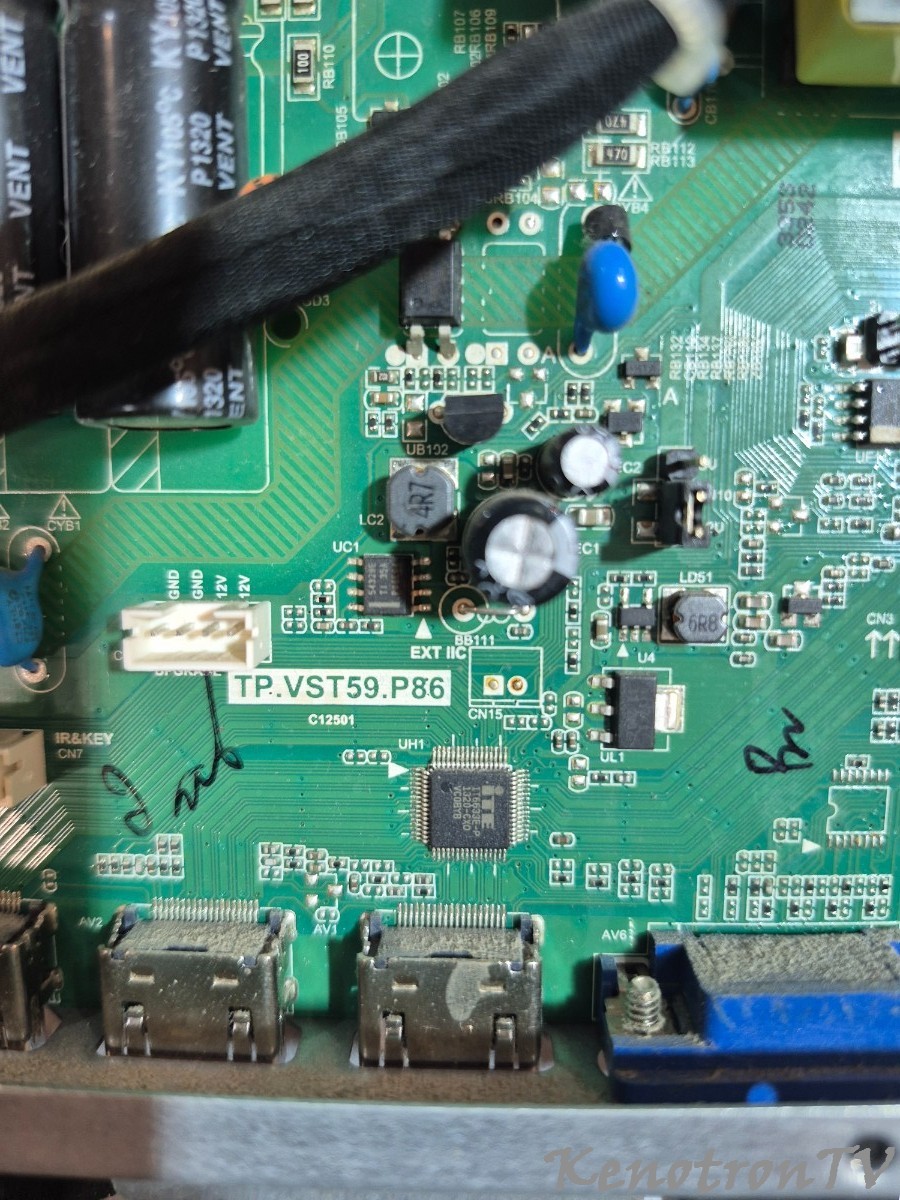

MAIN : TP.VST59.P86

 Объем дампа: ∙4,00 MB !
        = = = = = = = = = = = = = =
                ·√·
        ·## Hello MStar! ##·

        Старт:  21:59:50
        · · · · · · · · ·
        ∙Mainboard: T.VST59(S).x/VST29.x
         [■] ·Kernel...

        Софт, размером в·
        ·hex: 0x0347384
        ·dec:  3437444

        Имеем: ∙3437444 байт! (3356 KB)
        · · · · · · · · ·
         Checksum: √∙OK!
        · · · · · · · · ·
        ∙Софт в порядке!

        Стоп:   21:59:53


What's New in Version 03/02/2020 07:02 PM   See changelog

Released

No changelog available for this version.

  • Спасибо 1



User Feedback

Recommended Comments

MATRIX: LVW320CSTM C3 V2

T-CON: ST3161A04-1

Прошивка рабочая.

  • Отлично! 1

Share this comment


Link to comment
Share on other sites
