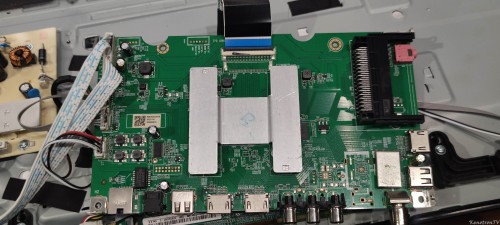

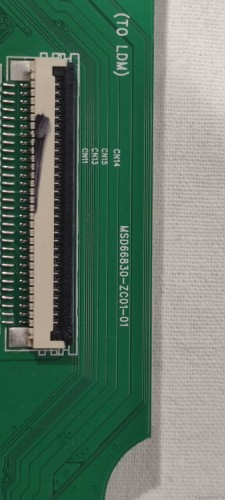

Kiwi 32H740NB, MSD66830-ZC01-01, дамп eMMC

SDMMC Тест контактов...Норма
UFPI тип сокета MMC, макс. шина 8-Бит
eMMC ID 15010038475446345206406BBCB34973, DAT0
eMMC Инфо Samsung '8GTF4R', size 7.28 ГиБ, SN 406BBCB3, Апр 2022
eMMC режим 1-Бит, Transfer режим, TI 1, Дрв. 0, частота 52МГц
eMMC детальная информация:
OCR 0xC0FF8080 (3V3/1V8)
CID 15010038475446345206406BBCB34973 (Samsung 8GTF4R, SN 0x406BBCB3 (1080802483), Апр 2022)
CSD D02701320F5903FFF6DBFFEF8E40400D
Ревизия устройства [192] 0x08 (MMC v5.1)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x04 (30-40% использовано)
Время жизни памяти типа B 0x04 (30-40% использовано)
Функция Reset [162] 0x01 (Постоянно включен)
Конфигурация загрузки [179] 0x08 (Загрузка с BOOT1, доступ к USER)
Шина загрузки [177] 0x02 (8-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Да, ENH, EXT 0x03, SYS CODE, NON-PERS)
Разделы завершены [155] 0x00 (Нет)
Поддержка Reliable write [166] 0x14 (RPMB 8K, R/O)
FFU режим [443] 0x03 (Поддерживается, VSM)
Размер блока стирания 0x80000 (512 КиБ)
USER  раздел, размер 0x01D2000000 (7.28 ГиБ)
BOOT1 раздел, размер 0x0000400000 (4 МиБ)
BOOT2 раздел, размер 0x0000400000 (4 МиБ)
RPMB  раздел, размер 0x0000080000 (512 КиБ) Счетчик 19018 (0x4A4A)
eMMC Дамп, 512 байт (USER)
00000000 30 16 0D 9A A5 88 5E EF  F5 BE BB 01 F2 81 47 3A | 0...¥.^ïõ¾».ò.G:
00000010 00 20 3F 00 B5 40 87 53  A2 B5 B7 06 9F 6A 39 65 | . ?.µ@.S¢µ·..j9e
00000020 0A B2 35 AB 16 62 7D AB  26 0B 82 CA 07 FA 7E 63 | .²5«.b}«&..Ê.ú~c
00000030 C2 DA 8C 84 22 3F 34 CB  D8 DE 5E DB 10 41 23 04 | ÂÚ.."?4ËØÞ^Û.A#.
00000040 77 00 91 91 A2 DA B3 D0  C7 E4 E9 4F 48 0C E9 2C | w...¢Ú³ÐÇäéOH.é,
00000050 99 15 D1 30 70 FF 11 3C  A2 BF 04 4E F3 71 3F 0C | ..Ñ0pÿ.<¢¿.Nóq?.
00000060 B2 BF 47 A3 66 3E 50 C1  3B 2E 66 39 B4 CC 9C 33 | ²¿G£f>PÁ;.f9´Ì.3
00000070 2D 6D 2B 49 2D 8A B7 BB  2C 4B 7C DF 19 BB BC 6D | -m+I-.·»,K|ß.»¼m
00000080 1B 8F 3D 5D 3C 70 9D 6A  3D E7 19 C7 AC FF EB 28 | ..=]<p.j=ç.Ǭÿë(
00000090 9A 90 41 4F A8 69 1C E7  FF 1A 03 10 B2 04 78 99 | ..AO¨i.çÿ...².x.
000000A0 B3 17 74 7C 50 99 C1 63  8A E9 12 C8 01 C2 C0 B1 | ³.t|P.Ác.é.È.ÂÀ±
000000B0 3A 9C 9C DF A2 41 69 6A  7D 45 C1 6F 1D 3E AC 11 | :..ߢAij}EÁo.>¬.
000000C0 4E 51 8E A7 A8 8B 19 DC  E0 23 31 A4 A4 D3 7D FB | NQ.§¨..Üà#1¤¤Ó}û
000000D0 78 8C 4C 86 54 80 B2 FC  57 96 3A 41 42 B2 78 C9 | x.L.T.²üW.:AB²xÉ
000000E0 56 3D 9B 36 44 9A 64 43  2B E6 6A D5 3E E4 BC A6 | V=.6D.dC+æjÕ>伦
000000F0 DB 95 C1 A0 02 F0 CA F0  7F 34 D1 31 15 7A 02 BD | Û.Á .ðÊð.4Ñ1.z.½
00000100 9F 83 51 97 35 19 D9 6B  3E 43 01 28 AC 8E 37 28 | ..Q.5.Ùk>C.(¬.7(
00000110 1A 0C 9C F5 01 7E AE 8A  1F 4D D4 06 0F 19 D6 34 | ...õ.~®..MÔ...Ö4
00000120 D4 17 97 9E DB 69 C5 5E  0F 34 28 54 B7 CB 36 60 | Ô...ÛiÅ^.4(T·Ë6`
00000130 92 1E 4D C8 27 77 AA BC  69 3A 06 EC 1A F9 88 A6 | ..MÈ'wª¼i:.ì.ù.¦
00000140 BE 69 2D 28 D3 C2 FC 6C  BF FB 45 84 2D 78 75 54 | ¾i-(ÓÂül¿ûE.-xuT
00000150 17 8D DE EF 04 86 76 DE  BF 46 10 2C 94 C7 67 7C | ..Þï..vÞ¿F.,.Çg|
00000160 96 3B 7E 80 4D DA C8 A3  54 EC 62 5D D2 09 BC D3 | .;~.MÚÈ£Tìb]Ò.¼Ó
00000170 2D 9F 9D 12 94 3F 56 10  5C 68 9D 2D D5 75 26 8B | -....?V.\h.-Õu&.
00000180 1E 3A 05 A7 B9 EE B7 AF  9C 2D E1 7D 78 6F B7 EA | .:.§¹î·¯.-á}xo·ê
00000190 A1 3B 25 C4 60 FE 83 9D  C2 89 41 F2 03 1E 9E 88 | ¡;%Ä`þ..Â.Aò....
000001A0 01 00 00 00 48 02 EB 29  01 00 00 00 01 00 00 00 | ....H.ë)........
000001B0 00 26 22 1F 80 80 E5 29  01 00 00 00 48 02 EB 29 | .&"...å)....H.ë)
000001C0 01 00 00 00 01 00 00 00  00 26 22 1F 80 80 E5 29 | .........&"...å)
000001D0 01 00 00 00 01 00 00 00  80 96 98 00 D8 D7 E5 29 | ............Ø×å)
000001E0 64 00 00 00 48 02 EB 29  64 00 00 00 64 00 00 00 | d...H.ë)d...d...
000001F0 00 26 22 1F 80 80 E5 29  64 00 00 00 64 00 00 00 | .&"...å)d...d...
eMMC полный бэкап...7.29 ГиБ
Текущая папка 'E:\Прошивки\Kiwi 32H740NB'
Сохранение данных в Файл 'emmc_backup.txt'...Норма
Сохранение данных в Файл 'cid_backup.bin'...Норма
Сохранение данных в Файл 'csd_backup.bin'...Норма
Сохранение данных в Файл 'ext_csd_backup.bin'...Норма
Сохранение данных в Файл 'BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x2897B728
Завершено за 0.66 секунд(у). Скорость загрузки кода 6.03 МиБ/сек.
Сохранение данных в Файл 'BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 0.66 секунд(у). Скорость загрузки кода 6.08 МиБ/сек.
Сохранение данных в Файл 'RPMB_0x0000000000_0x0000080000_backup.bin'...Норма
Чтение eMMC RPMB с адреса 0x00000000, размер 0x00080000...Норма
Контрольная сумма CRC32 0x7ADB3A20
Завершено за 0.33 секунд(у). Скорость загрузки кода 1.51 МиБ/сек.
Сохранение данных в Файл 'USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Чтение eMMC USER с адреса 0x00000000, размер 0x1D2000000...Норма
Контрольная сумма CRC32 0xE93B2CC7
Завершено за 20 мин. 44 сек. Скорость загрузки кода 5.99 МиБ/сек.
Источник данных Файл 'E:\Прошивки\Kiwi 32H740NB\BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
eMMC раздел BOOT1 (4 МиБ)
Источник данных Файл 'E:\Прошивки\Kiwi 32H740NB\BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x2897B728
Завершено за 0.66 секунд(у). Скорость загрузки кода 6.03 МиБ/сек.
Источник данных Файл 'E:\Прошивки\Kiwi 32H740NB\BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
eMMC раздел BOOT2 (4 МиБ)
Источник данных Файл 'E:\Прошивки\Kiwi 32H740NB\BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 0.66 секунд(у). Скорость загрузки кода 6.07 МиБ/сек.
Источник данных Файл 'E:\Прошивки\Kiwi 32H740NB\USER_0x0000000000_0x01D2000000_backup.bin'...Норма
eMMC раздел USER (7.28 ГиБ)
Источник данных Файл 'E:\Прошивки\Kiwi 32H740NB\USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC USER с адреса 0x00000000, размер 0x1D2000000...Норма
Контрольная сумма CRC32 0xE93B2CC7
Завершено за 20 мин. 43 сек. Скорость загрузки кода 5.99 МиБ/сек.
