ШГУ NISSAN X-TRAIL MYDEAN 2353

scaler PCB-S90B2-V1.04

main PCB-S90Z3(7706) V1.14

DVD S90H2-V1.02

CPU MT3360BICG

MCU ARM 32F100

NAND SAMSUNG K9F1G08U0E
Неисправность: нет картинки, музыка играет
При осмотре было обнаружено что отсутствует питание подсветки, было 5 вольт - должно быть 8,5. Подсветка формируется микросхемой U8 (1072 T402) .

Напряжение когда подсветка работает 1. (4,72)  2. (0)   3. (0)    4. (4.95)   5. (8.71)  6. (5.00)
Напряжение когда нет подсветки            1. (5.20)  2. (0)   3. (0)     4. (0)      5. (5.15)      6. (5.20)
1 день.
При принудительной подачи питания на подсветку с лбп, картинка есть, сенсор работает, кнопки тоже.
Сначала думал не мучиться и поставить китайски драйвер подсветки. Но магнитола перестала реагировать на кнопки, сенсор работал.
При включении появлялась надпись Pleas insert APP Cart

Решил прошить через карту памяти. Прошивка состоит из двух частей. Первая часть прошивает OS, вторая обновляет APP.
Первая часть прошилась без нареканий, вторая часть выдает ошибку при прошивке MCU.
2 день.
Отключил DVD привод. Установил SD карту с прошивкой APP. Прошивка прошилась успешно, без ошибок.Подсветка есть, кнопки работают. Нареканий по работе пока не выявлено.

Замеры на майне.
L805 (5.0)
F4 (12.0)
U8 mp1584 1.(5.06) 2.(3.02) 3.(1.09) 4. (0.84) 5.(0) 6.(0.4) 7.(11.85)  8.(9.96)
EC36 5.06
EC39 5.25
U6 LD1117AG 3.3  1.(0)  2.(3.3)  3.(5.29)
U13 UTC 78D09L 1.(11.92) 2.(0)  3.(9.38)
U22 UTC 78D05L 1.(9.38)  2.(0)  3. (5.04)
U12 UTC MC4558L 1.2.3.(4.72) 4.(0) 5.6.7.(4.72) 8.(9.39)
U702  UTC 78D05L 1.(10.33) 2.(0) 3.(5.04)

ПРОШИВКА (инструкция в архиве)



Ребята если есть у кого мысли по данной ситуации отпишитесь. Пока стоит на прогоне... толи закончен ремонт, толи нет...

SAMSUNG UE32H5303AK
HIGH_NT14M_UNION_WW
CY-DF320BGLV1V
EEPROM 24C256
KLM4G1FEA(1100.1)
SPI  Winbond W25Q40CL

Здравствуйте дорогие мастера, друзья. Хочу получить от вас помощь. Если что прошу не ругать сильно! Принесли мне на ремонт телевизор Samsung UE42F5000AK с дефектом отсутствия изображения. Посветив фонариком я понял что все дело в подсветке. Ремонт проделал стандартный, все как обычно. Телевизор дал изображение, все как обычно.

Данные телевизора ниже:

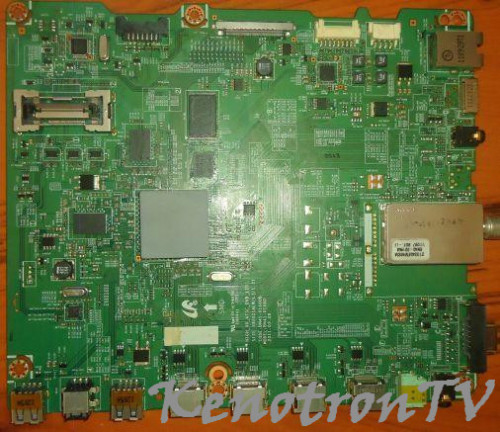

Main Board: Маркировка на плате BN41-01955B, маркировка по бирке BN94-06783Q
TV Tuner: BN40-00262A
CPU: SEMS29
FLASH: Winbond 25Q40CLSIP (IC902)
Звуковой чип: NTP-7412S
PSU: L42SFV_DSM (BN44-00609F)
Матрица:HF420BGA-B1

При сборке решил слить прошивки с телевизора для заливки их на кенотрон, так как прошивок для этой версии модели нету на сайте, да и в интернете именно на эту майн ничего я не нашёл. Программатора для слива EEprom у меня еще нету, да и если честно без надобности он мне, но не суть в этом! Отпаял я с майн платы чипы под маркировками:

1-Winbond 25Q40CLSIP (позиционный номер на боарде IC902),
2-S24C25 (позиционный номер на боарде IC904),
3-S24C02 (позиционный номер на боарде IC703,

Дампы считанные с чипов я сохранил! Чипы я не стирал, только считал с них данные. После установки чипов у телевизора появились ниже перечисленные проблемы:
1 - логотип Samsung который показывается при включении телевизора то перевёрнутый вверх ногами то нормальный. Раз на раз не приходиться,  но чаше вверх ногами!!!
2 - телевиденье или любой другой контент который смотриться на экране стабильно показывается вверх ногами.
3 - при каждом включении телевизор требует зайти в сервисное меню и указать Тип, Локальные настройки и цветовую опцию фона, на английском!
4 - меню телевизора на английском языке, русский язык пропал, его нету вообще!
5 - звук в колонках отсутствует, но при подсоединении наушников, в них звук есть.

Проделанные мной работы по исправлению этих проблем следующие:

1 - я отпаял и залил на чипы их родные дампы, которые я сохранил у себя на компьютере. ЭТО НЕ ПОМОГЛО!
2 - Я заходил в сервисное меню телевизора, что бы указать требуемые данные, указываю их, выключаю телевизор, жду 20 сек и включаю его. Телевизор по прежнему требует указать Тип, Локальные настройки и цветовую опцию фона! Опять выключаю телевизор и включаю его в сервисном меню, а там опять все как будто я ничего не указывал там, то есть, сервисное меню сбрасывается на начальные настройки, данные не сохраняются!!!
3 - в инете на ремонтауде скачал дампы всех трех чипов, только они для майна BN41-01955A! НЕ ПОМОГЛО
4 - заменил все чипы на другие, с залитыми в них изначальными дампами, НЕ ПОМОГЛО!

Уже не знаю куда копать. Прошу у вас совета и помощи!
Ссылка на фотографии: https://cloud.mail.ru/public/51YW/w5QTRPUav


Model: UE32F5000AK
Chassis/Version: U85B
Panel: CY-HF320BGSV1V // HF320BGA-B1
LED backlight: D2GE-320SC0-R3 (12,12,27) LUMENS
T-CON: RUNTK 5351TP 0055FV // T320HVN03.0 32T36-C08
LED driver (backlight): integrated into PSU
PWM LED driver: SEM5027A
MOSFET LED driver: D9N40, 3N40K
Power Supply (PSU): BN44-00605A
PWM Power: S3310 (NCP1200D60)
MOSFET Power: STF10NM60N
MainBoard: BN41-01955A
IC MainBoard: CPU: SEMS29; DRAM: K4B1G1646G-BCKO; SPI Flash: W25Q40BL; EEPROM: S24C256C; Sound: NTP7412S
Тuner: DNTS403EH105A (BN40-00262A)
Control: Remote: AA59-00741A, IR: A26411B (BN41-01976B )



Model: 26LH2000
Chassis/Version: LD91A
Panel: T260XW02 V.R
Lamp backlight: 8 CCFL
T-CON: T260XW02 VQ CTBL BD
Inverter (backlight): 6632L-0550A PPW-EE26HD-0 (A)
PWM Inverter: BD9219FV
MOSFET Inverter: MDD1752
Power Supply (PSU): EAX55176301 /10 - LGP26-09P
PWM Power: L6599D (PWM Resonant), L6562A (PFC),ICE3B0365J
MOSFET Power: 13A60, 5A60
MainBoard: EAX60686904 (2
IC MainBoard: Cpu: LGE3368A-LF-SF, NAND Flash: HY27US08121B-TPCB, SPI Flash: W25X32VSSIG, Eeprom:M24C512, Audio: NTP-3100L
Тuner: TDFW-G235D
