SHARP LC-32LD165RU

Panel: TPT315B5-XVN029
LED Backlight: LBM320P0701-DK-2
PSU: 715G6630-P01-000-003S
Main: 715G6173-M01-000-004K
SPI Flash: MX25L12805

  • 0 replies

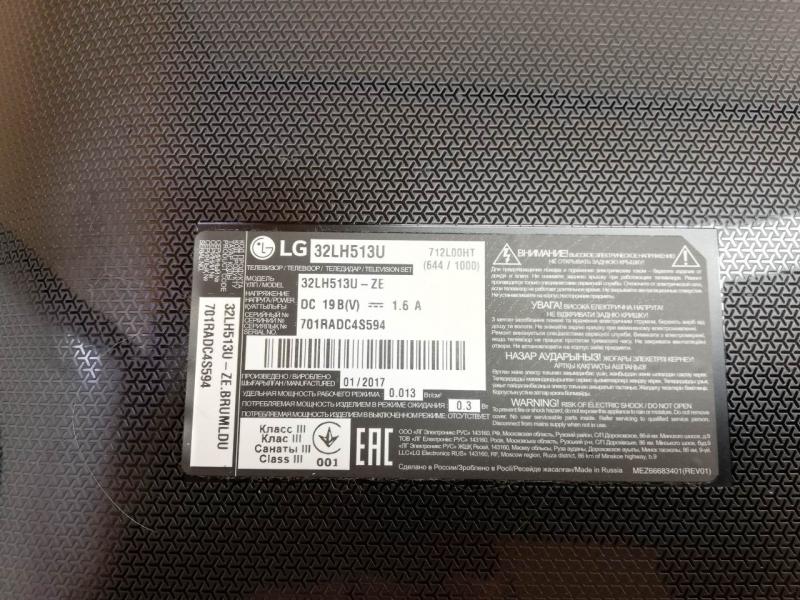

LG 32LH513U в дежурке, не включается, на кнопки не реагирует
LG LED
Model: 32LH513U LG 32LH513U-ZE
Chassis/Version: LD67C
Panel: HC320DXN-VHVS1-214X
LED backlight: 32LH51 HD SSC REV05 150925
T-CON: 6870C-0442B 32/37 ROW2.1 HD VER 0.1
LED driver (backlight): integrated into MainBoard
PWM LED driver: MP3378E
MOSFET LED driver: AOD2922
Power Supply (PSU): Adapter ADS-45FSN-19 ( 19 V / 2,1 A )

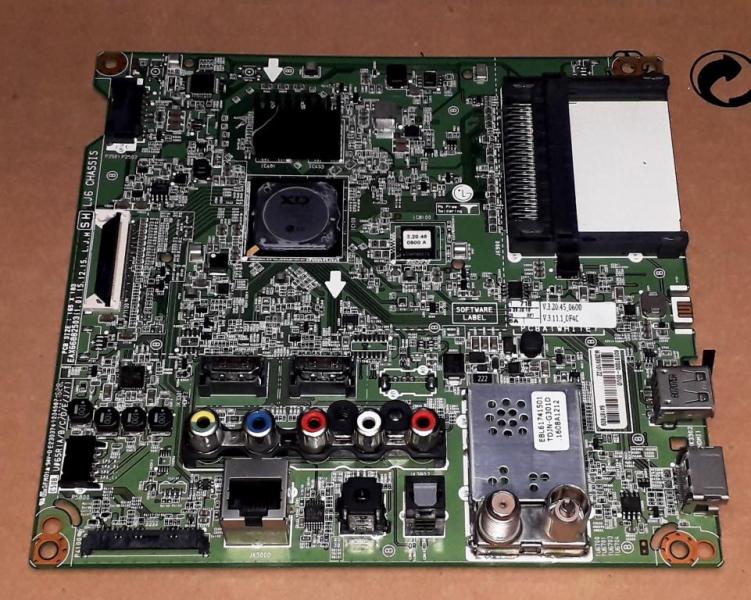

MainBoard: EAX66805906 1.0
IC MainBoard: LGE6351, H27U1G8F, MX25L8035E, DT1803A, SN1406035, NTP7515
Тuner: TDJA-G301D
Control: EBR80772001

НЕИСПРАВНОСТЬ: В ДЕЖУРНОМ РЕЖИМЕ. НЕ ВКЛЮЧАЕТСЯ. НА КНОПКИ НЕ РЕАГИРУЕТ.
Данная проблема связана с неисправностью LED драйвера MP3378E
Для ремонта необходимо сделать доработку.
Приступаем к ремонту!!)))
Снимаем драйвер подсветки
Далее необходимо удалить резисторы которые указаны на фото)))

Теперь аккуратно соединяем указанные точки проводником. Провод берем потоньше.

Должно получится так

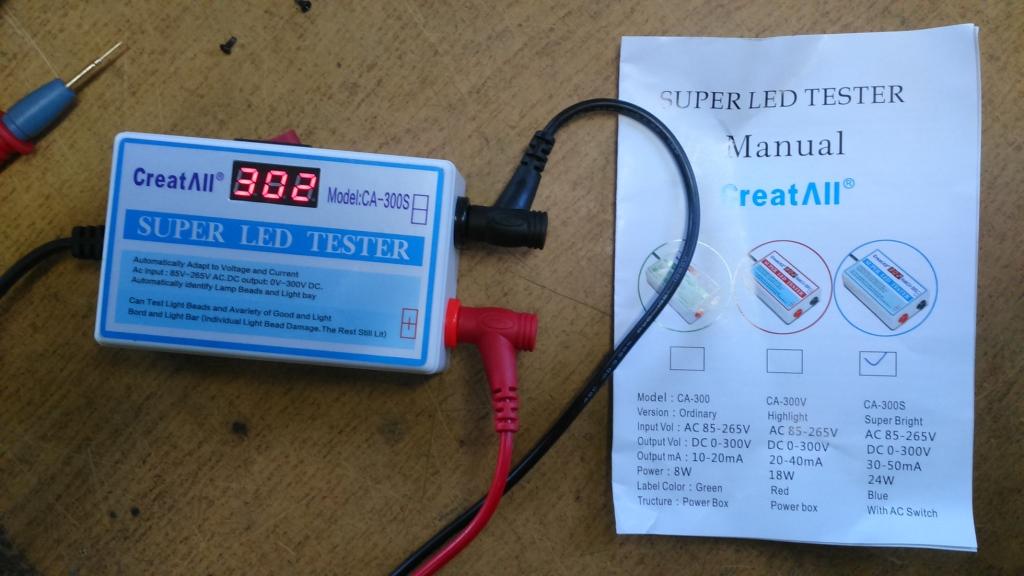

Давай те, ради интереса, замерим ток подсветки)))


Ого, мне кажется что это многовато.....

Делаем доработку и уменьшаем ток подсветки!  Необходимо найти данный вывод
Как рассчитать сопротивление резистора
А теперь халява!


Проверяем...

Теперь другое дело!!!

БОНУС!!!











  • 0 replies

ШТАТНОЕ ГОЛОВНОЕ УСТРОЙСТВО SKODA OCTAVIA
My Dean 3279-Z
PCB-C279Z3-V1.00
AL30-ZH VER1.8
PCB-S100B2-V1.03
Techwell TW8823
Samsung S5PV210AH-AO
  • 0 replies

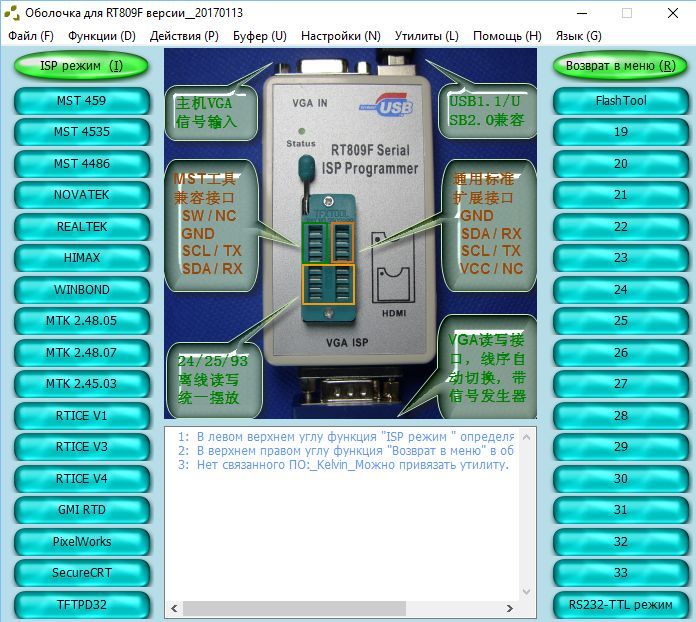

RT809F + RT809H, Toolchain Software
Немного поработал над тулчайном
Оставил только программы для работы , так же загнал нормальный русификатор текста и кнопок
Установку желательно делать на чистую , после удаления папки RT809F в директории D:\RT809F
Устанавливаем саму программу(требуется место не менее 1ГБ!)
Делаем первый запуск,ничего не переключая! (можно без подключения программатора), для установки драйверов
После установки драйверов , пару всплывающих DOS-окон, закрываем оболочку.
далее распаковываем Toolchain Software 03.05.19.exe , пароль на архив 111
В итоге получаем русифицированную оболочку для работы с программатором
  • 0 replies

ВНИМАНИЕ!
Пишем подробно, и только по теме заданной в первом сообщении!
Обязательно в своем сообщении указываем:
1.Model:
(указываем марку и полную модель аппарата).
Chassis/Version:
MainBoard:
Power Supply (PSU):
Panel:
2. Указываем точки подключения RX/TX с фото.
3. Лог загрузки снятый с рабочего аппарата.
4. Указать чем и какой программой снят лог.

Программа для чтения лога Terminal1_9_b.ziphypertrm.rar  LGTerm.zip
Конвектор USB-UART   Драйвер для конвектора PL2303_Prolific_DriverInstaller_v1200.zip

Инструкция Как снять лог загрузки.rar
Как снять терминальный лог с тв LG.
Существует несколько вариантов подключения.
RS232, mini jack, USB.
  Как подключится к LG Описание команд для LG
Использование подключения через сервисные разъёмы телевизора.



Model: UE40F6100AK
Chassis/Version: Ver. VH05 U88A
Panel: CY-HF400CSLV2V

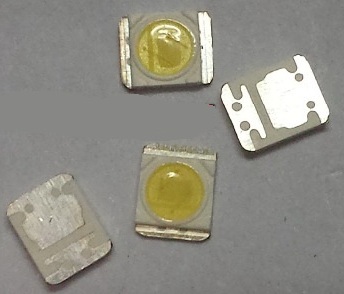

LED backlight: D2GE-400SCB-R3[12,12,28]; D2GE-400SCA-R3[12,12,28] LED 3535 = A127CECEBUP8
T-CON: LSF400HJ01, BN41-02069A, BN95-01129A
LED driver (backlight): integrated into PSU
PWM LED driver: SLC2013M
MOSFET LED driver: KF9N25D
Power Supply (PSU): BN44-00622B
PWM Power: FSFR1800HS, SPC7011F (PFC=FA5695N),SQD2011K (Standby = STR3A161HD)
MOSFET Power: STF13NM60 (PFC)
MainBoard: BN41-01954A
IC MainBoard: CPU: SENK13; EEPROM: 24c256, FLASH: 25Q40
Тuner: BN40-00262A DNTS403EH105A DVB-T2/C
Control: R BN96-26401N (BN41-01976B) и bluetooth BN96-25376a, WIBT40A
  • 0 replies

Shivaki STV-32LED13
Main Board: TP.S512 PB83
Panel: SV315SHD_HX040706 X41
CPU: под радиатором

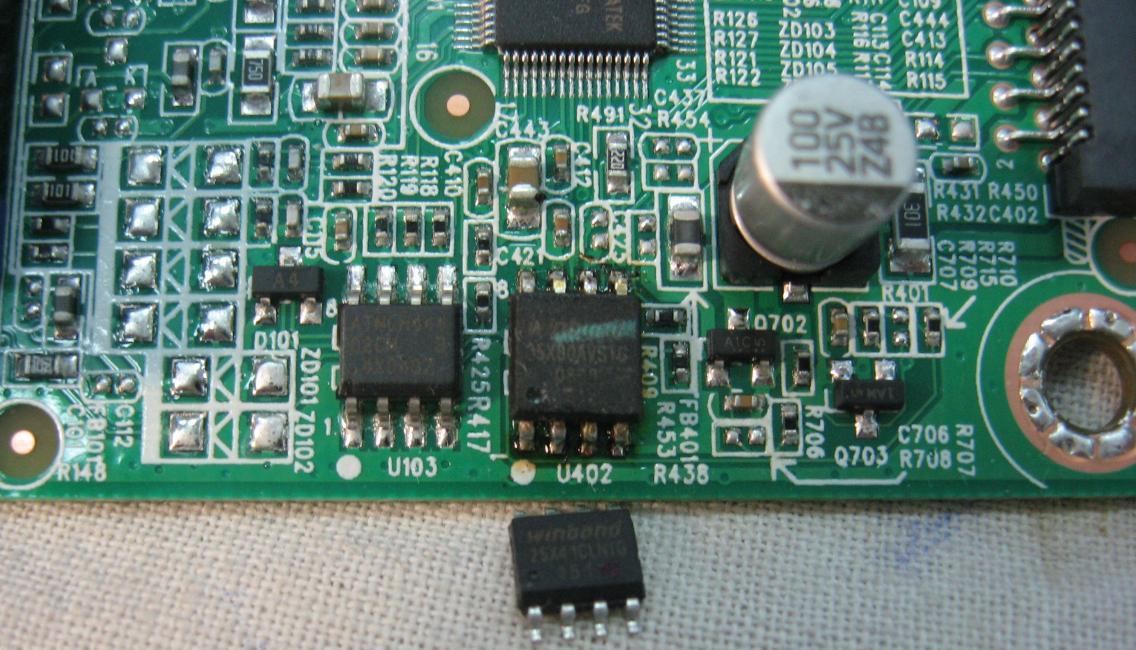

SPI FLASH: GD25Q64 (U2_SUM=9E47)
Висит на заставке. Родная прошивка GD25Q64 считана и перезалита в Winb25Q64.
Телевизор нормально заработал.
  • 0 replies

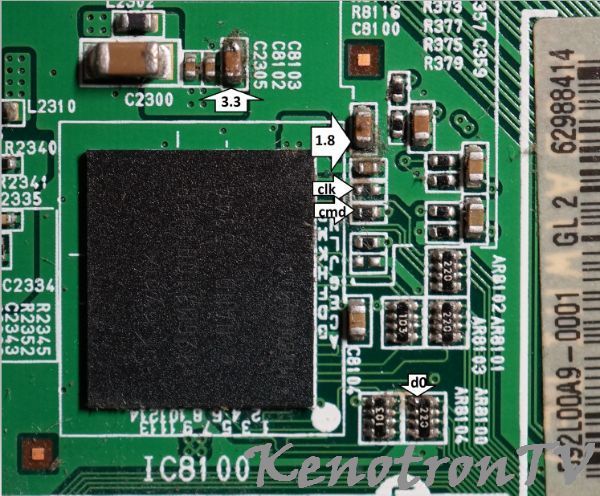

China boards EMMC collection.
  • 0 replies

LG 47LM620T-ZE , LD22

Panel: LC470EUE

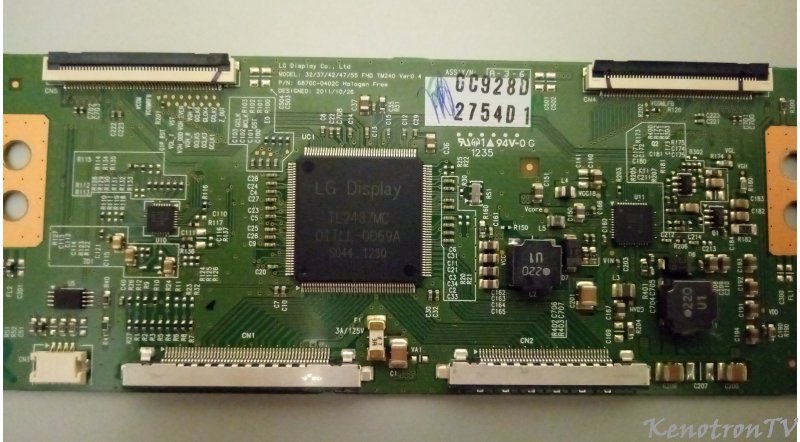

T-con: 6870C-0401B
LED Backlight: 47" V12Edge REV1.4 7 L/R-Type
PSU: LGP4247H-12LPB , EAX64310401
Main: EAX64307906 , EBR75279205
В архиве:
eMMS: KLM2G1HE3F-B001
EEPROM: 24_16
  • 0 replies

DEXP H24B7000E , TE.S512.EA67
DEXP H24B7000E
Main TE.S512.EA67
Panel CX236LEDM
PCB MP-24S-CX
Flash GD25Q64
  • 0 replies

My Dean 2353 нет картинки, нет изображения
ШГУ NISSAN X-TRAIL MYDEAN 2353

scaler PCB-S90B2-V1.04

main PCB-S90Z3(7706) V1.14

DVD S90H2-V1.02

CPU MT3360BICG

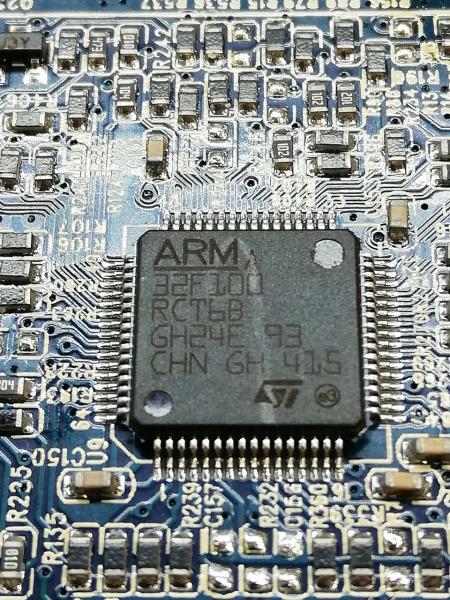

MCU ARM 32F100

NAND SAMSUNG K9F1G08U0E
Неисправность: нет картинки, музыка играет
При осмотре было обнаружено что отсутствует питание подсветки, было 5 вольт - должно быть 8,5. Подсветка формируется микросхемой U8 (1072 T402) .

Напряжение когда подсветка работает 1. (4,72)  2. (0)   3. (0)    4. (4.95)   5. (8.71)  6. (5.00)
Напряжение когда нет подсветки            1. (5.20)  2. (0)   3. (0)     4. (0)      5. (5.15)      6. (5.20)
1 день.
При принудительной подачи питания на подсветку с лбп, картинка есть, сенсор работает, кнопки тоже.
Сначала думал не мучиться и поставить китайски драйвер подсветки. Но магнитола перестала реагировать на кнопки, сенсор работал.
При включении появлялась надпись Pleas insert APP Cart

Решил прошить через карту памяти. Прошивка состоит из двух частей. Первая часть прошивает OS, вторая обновляет APP.
Первая часть прошилась без нареканий, вторая часть выдает ошибку при прошивке MCU.
2 день.
Отключил DVD привод. Установил SD карту с прошивкой APP. Прошивка прошилась успешно, без ошибок.Подсветка есть, кнопки работают. Нареканий по работе пока не выявлено.

Замеры на майне.
L805 (5.0)
F4 (12.0)
U8 mp1584 1.(5.06) 2.(3.02) 3.(1.09) 4. (0.84) 5.(0) 6.(0.4) 7.(11.85)  8.(9.96)
EC36 5.06
EC39 5.25
U6 LD1117AG 3.3  1.(0)  2.(3.3)  3.(5.29)
U13 UTC 78D09L 1.(11.92) 2.(0)  3.(9.38)
U22 UTC 78D05L 1.(9.38)  2.(0)  3. (5.04)
U12 UTC MC4558L 1.2.3.(4.72) 4.(0) 5.6.7.(4.72) 8.(9.39)
U702  UTC 78D05L 1.(10.33) 2.(0) 3.(5.04)

ПРОШИВКА (инструкция в архиве)



Ребята если есть у кого мысли по данной ситуации отпишитесь. Пока стоит на прогоне... толи закончен ремонт, толи нет...
  • 5 replies

SAMSUNG UE32H5303AK
SAMSUNG UE32H5303AK
HIGH_NT14M_UNION_WW
CY-DF320BGLV1V
EEPROM 24C256
KLM4G1FEA(1100.1)
SPI  Winbond W25Q40CL
  • 0 replies

Samsung UE42F5000AKXRU - Изображение вверх ногами
Здравствуйте дорогие мастера, друзья. Хочу получить от вас помощь. Если что прошу не ругать сильно! Принесли мне на ремонт телевизор Samsung UE42F5000AK с дефектом отсутствия изображения. Посветив фонариком я понял что все дело в подсветке. Ремонт проделал стандартный, все как обычно. Телевизор дал изображение, все как обычно.

Данные телевизора ниже:
Main Board: Маркировка на плате BN41-01955B, маркировка по бирке BN94-06783Q
TV Tuner: BN40-00262A

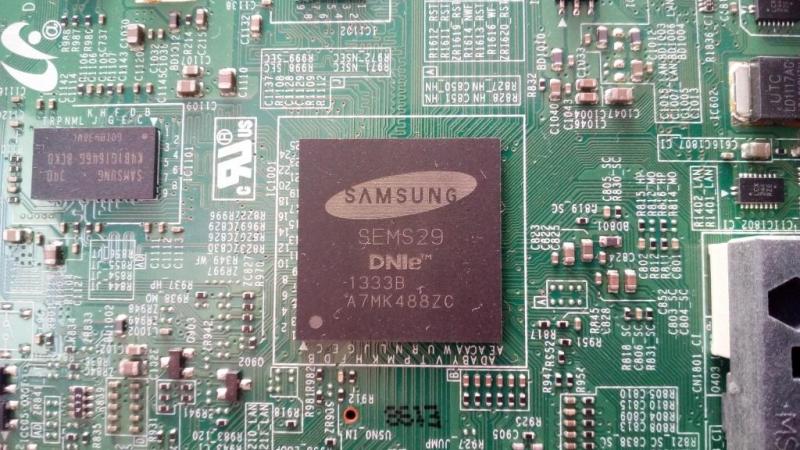

CPU: SEMS29
FLASH: Winbond 25Q40CLSIP (IC902)
Звуковой чип: NTP-7412S
PSU: L42SFV_DSM (BN44-00609F)
Матрица:HF420BGA-B1

При сборке решил слить прошивки с телевизора для заливки их на кенотрон, так как прошивок для этой версии модели нету на сайте, да и в интернете именно на эту майн ничего я не нашёл. Программатора для слива EEprom у меня еще нету, да и если честно без надобности он мне, но не суть в этом! Отпаял я с майн платы чипы под маркировками:

1-Winbond 25Q40CLSIP (позиционный номер на боарде IC902),
2-S24C25 (позиционный номер на боарде IC904),
3-S24C02 (позиционный номер на боарде IC703,

Дампы считанные с чипов я сохранил! Чипы я не стирал, только считал с них данные. После установки чипов у телевизора появились ниже перечисленные проблемы:
1 - логотип Samsung который показывается при включении телевизора то перевёрнутый вверх ногами то нормальный. Раз на раз не приходиться,  но чаше вверх ногами!!!
2 - телевиденье или любой другой контент который смотриться на экране стабильно показывается вверх ногами.
3 - при каждом включении телевизор требует зайти в сервисное меню и указать Тип, Локальные настройки и цветовую опцию фона, на английском!
4 - меню телевизора на английском языке, русский язык пропал, его нету вообще!
5 - звук в колонках отсутствует, но при подсоединении наушников, в них звук есть.

Проделанные мной работы по исправлению этих проблем следующие:

1 - я отпаял и залил на чипы их родные дампы, которые я сохранил у себя на компьютере. ЭТО НЕ ПОМОГЛО!
2 - Я заходил в сервисное меню телевизора, что бы указать требуемые данные, указываю их, выключаю телевизор, жду 20 сек и включаю его. Телевизор по прежнему требует указать Тип, Локальные настройки и цветовую опцию фона! Опять выключаю телевизор и включаю его в сервисном меню, а там опять все как будто я ничего не указывал там, то есть, сервисное меню сбрасывается на начальные настройки, данные не сохраняются!!!
3 - в инете на ремонтауде скачал дампы всех трех чипов, только они для майна BN41-01955A! НЕ ПОМОГЛО
4 - заменил все чипы на другие, с залитыми в них изначальными дампами, НЕ ПОМОГЛО!

Уже не знаю куда копать. Прошу у вас совета и помощи!
Ссылка на фотографии: https://cloud.mail.ru/public/51YW/w5QTRPUav

  • 59 replies

PHILIPS 24PHT4000/60
PHILIPS 24PHT4000/60
MAIN-TPN15.1ELA 715G6947-M01-000-004Y
БП-715G6863-P01-001-002M
PANEL-TPM236WH2-BJ1P03.N
NAND-Macronix MX30LF1G08AA
  • 0 replies

LG 55UH6257-ZA моргает индикатор
Model: 55UH6257-ZA (Польская сборка, на рынке России модель идет, ка 55UH625V-ZA)
Chassis/Version: UD65R
MainBoard: U#65R(A/B/C/D/E/J/T) EAX66882503(1.0)
IC MainBoard: CPU: LGE6551-DA2, Micom: R5F100GEA, EEPROM:  AT24C256B (2EC), eMMC: Audio: NTP7515D
Power Supply (PSU): LGP55LIU-16CH2  EAX66944001(1.3)
IC Power Supply: MAP8802 (PFC), SSC3S921, MAP3516 (Led driver)
T-Con: DESC:V16 43/49/55_UHD_TM120_v0.1 (6870C-0647A)
Panel: LC550EGE (FJ)(M3)
Телевизор принесли с неисправностью не включается, постоянно моргает индикатор дежурного режима, со слов клиента это произошло когда моргнул свет и раздался щелчок из телевизора. После вскрытия телевизора измерены напряжения на блоке питания. На выходе на майн он имеет одно напряжение 13,2V. При измерении там пульсирующие от 7,2V до 10,5V. На электролите PFC так-же пульсирующие напряжение 320-395V. При этом слышно как поцикивает трансформатор. Отключив блок питания от майна, на выходе осталось пульсирующие напряжение 7,2-7,8V. Принудительно включив его, он также не вышел в рабочий режим. Прозвонив обвязки микросхем, неисправных деталей не обнаружено. Пало подозрение на неисправность микросхемы SSC3S921, но так как её купить у нас проблематично, заказал новый БП. После установки нового блока картина не изменилась, осталось всё, как и было. Позвонив инженеру в АСЦ, было выяснено, что это считается нормальным режимом работы блока питания, а именно в дежурном режиме, он так и должен работать, и выходит на нормальный режим только при включении. Отсюда получается, что без должной нагрузки блок питания не будет работать. Да, всё так и получается, нагрузив по 13.2V сопротивлением 22 Om, блок питания заработал как надо.
Проблема в майне. Питание дежурки 3,47V присутствует. Сопротивления по выходам DC/DC: 1,0V - 45 Om, 1,05V - 149 Om, 1,5V - 658 Om, по 3,3V и 5V в kOm, особого криминала не вижу. Управление с Micom на DC/DC приходит так-же, как и пульсирует напряжение на входе. Подозрение пока на сам Micom. Кто, что думает по этой неисправности?





  • 15 replies

Назначение инфракрасной паяльной станции Achi IR PRO-SC
Инфракрасная паяльная станция Achi IR PRO-SC специально создана для ремонта больших печатных плат, например материнских плат компьютеров. Именно, инфракрасное излучение позволит избежать перегрева и механических повреждений компонентов за счет сфокусированного пучка инфракрасного излучения в нужное место.
Эту паяльную станцию используют и для замены специальных компонентов — металлических защитных покрытий пластиковых соединителей, пластиковых коннекторов. Achi IR PRO-SC используется при ремонте компонентов MLF, PGA, CBGA, CSP, QFN, CCGA, BGA и других.
Инфракрасная паяльная станция Achi IR PRO-SC представляет собой универсальный комплекс для монтажа, демонтажа с поверхностно-монтируемых печатных плат компьютеров, игровых приставок, телевизоров, коммуникационного оборудования, микрочипов, микросхем.
Технические характеристики и требования
Станция имеет небольшие размеры (475×480×420 мм) и массу (27 кг), что позволяет использовать её в небольших ремонтных мастерских (так почти любой магазин запчастей для сотовых располагает такой станцией). Размеры печатных плат в пределах 400×305 мм, а чипов 70×70 мм. Питание паяльной станции осуществляется от сети переменного тока 220В, 50 Гц. Общая потребляемая мощность в пределах 2500 Вт. Печатную плату закрепляют линейным направляющим кронштейном, который предотвращает деформацию платы. Высота верхнего нагревателя регулируется вращающейся ручкой. С помощью контактных термодатчиков обеспечивается контроль температуры верхнего нагревателя и термостола с точностью до ±0.5%. Верхний нагреватель снабжен звуковой сигнализацией, которая срабатывает при достижении заданной температуры. Для быстрого охлаждения платы в станцию вмонтирован вентилятор. Подключение станции Achi IR PRO-SC к компьютеру через последовательный порт RS232 и входящее в комплект поставки станции программное обеспечение, позволяют программировать станцию и контролировать процесс монтажа/демонтажа. Можно одновременно сохранить 10 термопрофилей. Станция Achi IR PRO-SC при использовании различных припоев позволяет подобрать необходимый режим пайки, в том числе и бессвинцовой пайки, которая требует для расплавления BGA-выводов температуры более 220°С.
Комплектация
В комплект поставки паяльной станции Achi IR PRO-SC входят:
инфракрасная паяльная станция Achi IR PRO-SC, соединительный кабель с компьютером, программное обеспечение, инструкция пользователя. ACHI-IR-PRO-SC.pdf
  • 26 replies

RT809F(H) вопросы исправления по русификации
Пишите мне неточности и ошибки перевода. Данный перевод сделан мной, выложен у китайцев и по форумам где я есть. По мере выхода обновлений исправлению ошибок, выкладываю новые на ЯД и у китайцев, а потом и по остальным местам.
NEW_Rus_Fix_RT809F.rar
NEW_Rus_Fix_RT809H.rar
  • 7 replies

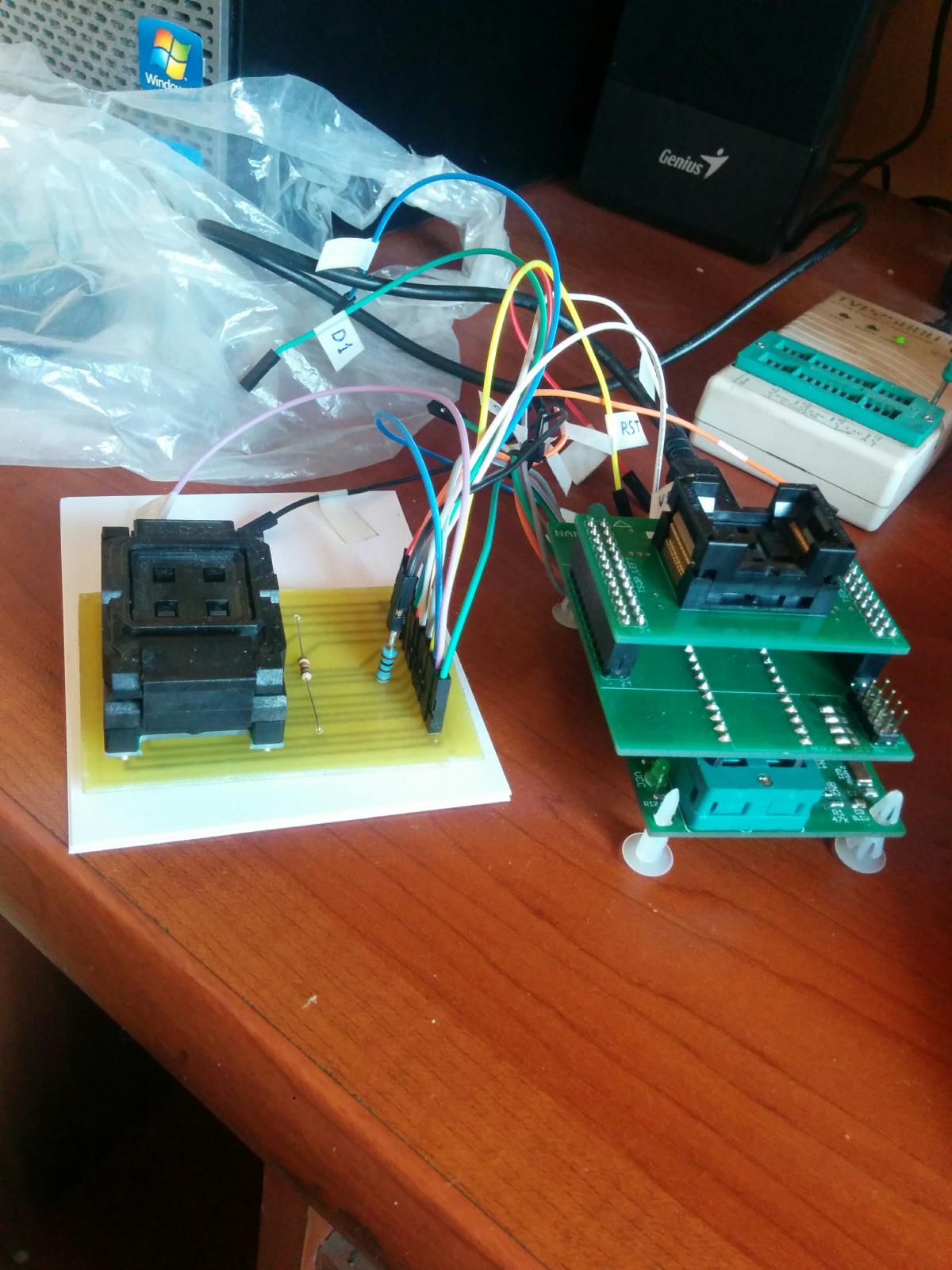

Easy-NAND Tiny Tools
Easy-NAND Tiny Tools
Информация об обновлениях, схемы, обсуждение, практическое применение...
Просьба всем авторам тем соблюдать правила создания сообщений в теме!
Не употреблять сленги , названия микросхем писать полностью (без сокращений)
Для тех кто незнает:
ntt = bin
nttcd, nttcr - обработает только ENTT
nttc - обработает не только ENTT
  • 82 replies

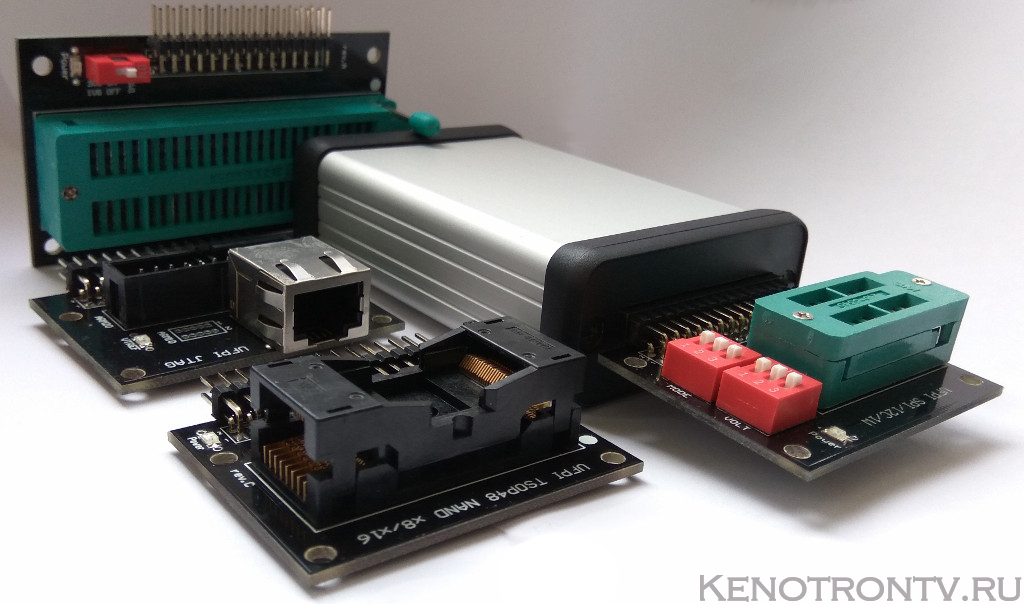

Программатор UFPI
Здесь будем обсуждать ,спрашивать , все вопросы связанные с данным программатором .
  • 168 replies

CENTEK CT-8142 CV3463H-Q42, CX420DLEDM
CENTEK CT-8142
Panel CX420DLEDM
Main CV3463H-Q42
Flash W25Q64

  • 0 replies

Сборник схем и  Service Manual Haier
LE49K565000U(DH1U90D4601
LE40K5000TF-63084-DH1VK0M0107-SMv1.0.pdf.zip
LE40U5000TF(DH1VK0D2901).zip
LE42K5500TF(DH1U80D5002).zip
LE42U6500TF(DH1U81D1101).zip
LE43F1000U(DH1VY0D2802).pdf.zip
LE32B8500T(DH1VJ0M2304).zip
LE32F1000T Service Manual - SMv1.0.pdf.zip
LE39B8550T(DH1U70D2301).zip
  • 0 replies

SAMSUNG UE49KU6400 eMMC+SPI+EEPROM
SAMSUNG UE49KU6400

Panel CY-KK049HGEV2V
Main BN41-02528A  BN94-10775A
PSU BN44-00876A
SPI 25Q40, 25Q80
EEPROM 24c512
eMMC THGBMHG6C1LBAIL 8GB

  • 0 replies

UE48J6200 VER.Us02
Панель CY-GH048CsLV7V
T-CON BN95-02374A BN95-01319J BN97-10104A
SPI T-CON   W25X40
  • 0 replies

Thomson T42C30HU Service Manual
Thomson T42C30HU Service Manual
01-23MT27-MAB2LG(MT27C&H)-TO mym.pdf 01-MS82G0-MAA2XG.pdf 01-MS82G0-MAB2XG(MS82G)-TO mym.pdf 01-MS82T0-MAA2XG(MS82CT)-TO mym.pdf 40-MS82G0-MAC2LG.pdf 40-MS82S0-MAC2XG.pdf 40-MT10B2-MAC2XG.pdf 40-MT10L2-MAA2XG2 2011-04-21.pdf 40-MT10T0-MAB2XG(MT10TD-AU).pdf 40-MT23LE-MAC2XG.pdf 140-MS82S0-MAC2XG.pdf 140-MT10B2-MAC2XG (1).pdf 140-MT10B2-MAC2XG.pdf 140-MT10L2-MAA2XG2 2011-04-21.pdf 140-MT23LE-MAC2XG.pdf MS82T0 MB T42C30HU.pdf MT27C1 MB T32C30U.pdf Thomson T32E53DUT42E53DHU-PKV-V0 1.pdf Thomson T32E53U&T42E53HU-PKV-V0.3.pdf Thomson T42C30HU_Service Manual_MS82S_G.pdf Thomson T32C30UT32C30U_Service Manual_MT27S-A.pdf

power board, T32E53 T42E53
01-E371C4-PWG1XG (T39ED33HU).pdf
01-E421C5-PWB1XG (T42E32DHU_T42E42HU).pdf
01-LPL26S-PWH1XG (T26C11U).pdf
01-P061C1-PWE1XG.pdf
01-P061C2-PWE1XG.pdf
01-P081C0-PWD1XG.pdf
01-P152C0-PWG1XG.pdf
40-PE371C4-SCH.pdf
A112C6 power BD T32C30U.pdf
A152C4power bdT42C30HU.pdf
ES241C0 power bT19E27U_T22E27U_T24E27U.pdf
PE081C5 SCH (1).pdf
PE081C5 SCH.pdf
PE371C6_SCH (1).pdf
PE371C6_SCH.pdf

power board T39ED33HU
01-MS82G0-MAA2XG.pdf
01-MS82S0-MAC2XG.pdf
40-PE371C4-SCH.pdf
T390HVN01.0 SKD Final 20120514.pdf

power board T40E53DHU
0-MT10T0-MAB2XG(MT10TD-AU).pdf
40-PE371C4-SCH.pdf

power board T40E53HU
01-MS82G0-MAA2XG.pdf
40-PE371C4-SCH.pdf
  • 0 replies

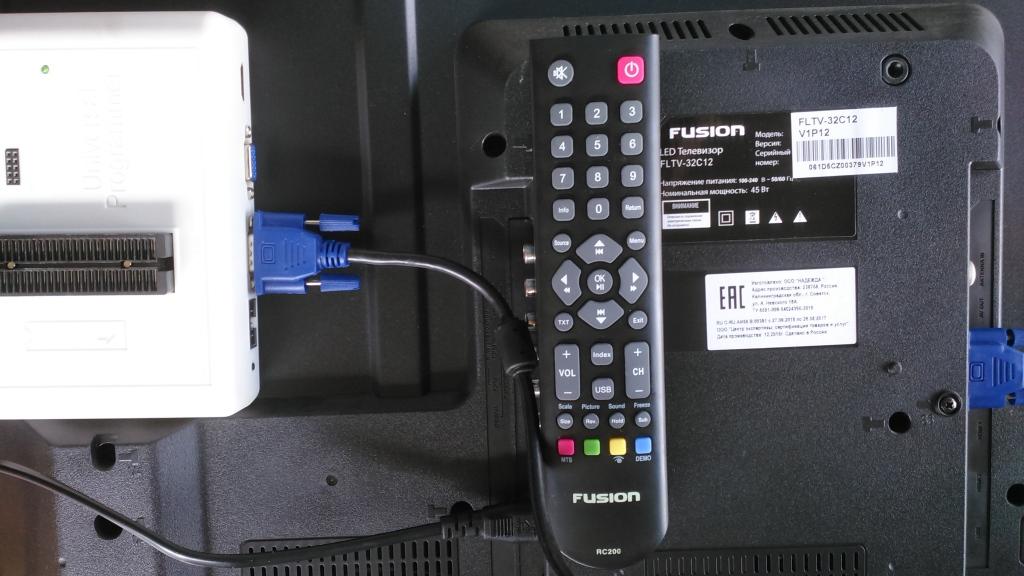

FUSION FLTV-32C12, TP MS1306.PB771, MS306PS, LVW320CS0T
FUSION FLTV-32C12 (V1P12)
MAIN TP MS1306.PB771 MS306PS
CPU MSD1306XSE-SB
UB801 MP3398A LED Controller.
Panel: LVW320CS0T
FLASH W25Q32
T-con MT3151A05-5-XC-5
ПДУ RC200
  • 0 replies

Пожертвование для форума KenotronTV.RU


×
×
  • Create New...
