ORION T20MS нет кадровой развёртки...

В ремонте телевизор ORION T20MS с диагнозом звук есть, экран тёмный.

Добавление ускоряющего напряжения дало горизонтальную полосу.

В этом аппарате кадровая собрана на микросхеме TA 8445K.

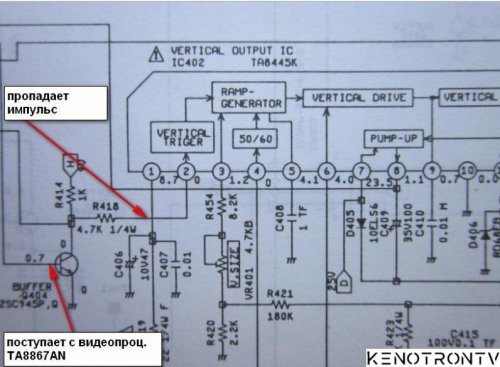

Питающие напряжения на неё все приходят, а вот осциллограф показывает, что кадровый импульс снимаемый

с видеопроцессора TA8867AN на вход TA 8445K 2н не приходит, и при этом он теряется на резисторе R418

Замена кадровой микросхемы, замена литов в её обвязке к положительному результату

не привело. Потратил много времени на поиск неисправности (сбивало с толку что имп. теряется на R418)

А виновником оказалась микросхема декодера СЕКАМ TA8750, она и сажала кадровую

Поменяв микросхему TA8750, кадровая появилась, а вот цвета в СЕКАМ не было.

Сначала подумал, что продали бракованную микру,

а потом понял, что система цвета в этом телевизоре не определяется автоматически, а выбирается вручную.
