Напряжение для светодиодной подсветки Сборник моделей

   (1 отзыв)
LiVan
 Поделиться

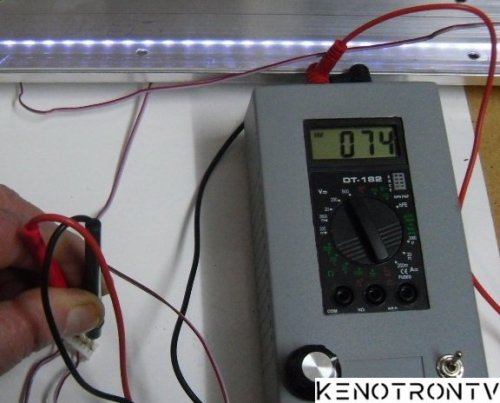

2 изображения

Информация о файле

Сборник моделей
2.НАПРЯЖЕНИЯ СВЕТОДИОДНОЙ ПОДСВЕТКИ

3.BBK LEM2285FDTG_подсветка
32LB561V-ZE_LC320DUE_109v0
3х секциoнная 22_24 диагональ_(подсоединение 10пин) U=32v
BBK LEM2961
BSF-PI420401A_ПРОВЕРКА _подсветка
CHANGHONG E22B868AB_JUG7.820-1199-3
DNS M32DM8_CV9202H-T_Напряжения подсветки
DNS M32DM8__MP022S-32DX Напряжениe подсветки
DNS S39DB1_ПОДСВЕТКА
ECG315B3-L04-1_72v5_147ma
FUSION -32L24B _ Main KL-32GT615-BOE48YTK_90v
HC390DUN-VCFP1-11XX_110v_110m
HC420DUN-SLSP1-11XX_5стрингов по 11cv_153v_19ma
HELIX HTV-324L(V2M02) подсветка
HITACHI 39HXC02_VES390UNDC-01_17mb82-2_17IPS20_
HYNDAI H-LED32V20_45v9 192ma
Haier LE39M600F напряжение подсветки__КРАСНЫЕ ПРОВОДА (-),ЧЕРНЫЕ (+)
IRBIS S32Q63HAL напряжение подсветки
IRBIS S32Q63HAL напряжение подсветки 10v7 650ma
IRBIS M39Q77FAL_ panel V390HJ-P02_подсветка _59v8_190ma
IZUMI TLE24LF600B
IZUMI TLE19H103B_V185 B1-PE1_подсветка_21v7_394ma
KDL-42W817B_T420HVJ02.1_62v8 _ 193ma_подсветка
KS931531461_38v3_200ma
LC320DUE (SF) (R1)_68V8_190MA
LC420 DUE (FG) (A3) подсветка_При проверке подсветки напряжение более 24в не подавать
LC420EUE (SE) (F1)
LC470EUH(PF)(P1)_68v9_170ma
LED ИНВЕРТОР 40-24d20d-dre2xg_ mp3389
LG 42LS5620-XD_TH420HVN01.1_ Подсветка
LG 32 диагонали__panel LC320DXE (SF)(R1)_61v_80ma
LG 32LB561V_NC320DUN _Подсветка
LG 32LB565U-ZQ
LG 32LN540V POWER EAX64905001(2.7) 78v
LG 32LN542V-ZD
LG 32LN613V-ZB
LG 42LA615 _LC420DUE_не понятные линейки
LG 47LM580T Напряжения на выводах U=54.5v _ A=117ma
LG 47W4500_напряжение подсветки_61v5_180ma
LG 55 диагонали_PANEL_LA62M55T120V12_107v_190ma
LG Display LTD_6917L-0072A_LC320EXN (SD) (A2)_BD9265EFL_OB30AL,BR310
LG _PANEL LC320DXN(SE) (U3) напряжение подсветки_105v_016a
LG32LN540_LC320DXE_70.3v_178ma
LG_ Panel LC470DUH (PG) (F1) _подсветка
LTA320HN03_напряжение подсветки_80v _170ma
LTJ320HN01-L _подсветка
MTV-1911LW MSTV3213-ZC01-01 V185B1-L15_подсветка
MTV-3220LW(V2L08) битые стринги_27v8 254m.bin
MTV-3223LW V5N12 mstv2409-zc01-01_V320BJ7-PE1_31v5_216ma
MTV-4025LW_ (THOMSON T39ED33HU_Viper17l,FAN7930c_88v 170ma
MTV-4025LW_ LVF 390 напряжение подсветки линеек
MTV-4129LT2_TV3902-ZC02-01©_
MTV-4225LT2 V1N06_подсветка
MTV-4225LT2V1N06_подсветка
MYSTERY MTV-2429LTA2 v1n02_MSDV3225 -ZC01-01_M240HTN01.2_33v4_224ma_подсветка
MYSTERY MTV-2611LW (V1J09)_V260H1-LE6_подсветка
MYSTERY MTV-4214LW_MSDV3209_95V9_160ma
PANASONIC TX-LR39EM5A_напряжение и ток_37v2 _220ma
PFILIPS 47PFL3198T_60_H-c 10.1 ELA_TPT470HT-DUN FFE_подсветка
PHILIPS 32PFL4258T_60-hs 10.1 E LA _TPT315_стекло T315HW07(подсветка 74v3_160ma.)
PHILIPS 32PFL6605(7605)h-60_lc320EUD_89v4 180ma
PHILIPS 32PFL6606_60__LK315D3LA63_43v5_274ma
PHILIPS 42PFT5609_60 напряжение подсветки
PHILIPS подсветка
Panel HF320BGA-B_30v _360ma
Power Supply HKC-PL05_подсветка
RL-39D1305F_TP.VST59.P83
RL-39D1305F_TP.VST59.P83 напряжение подсветки
ROLSEN RL40L1 001F_LTA400HF16_подсветка
SAMSUNG UE40D5000PWXRU_LTJ400HM03-L_напряжение на линейках 79v
SAMSUNG UE46F6540AB_UE46F5300AK_CY-GF460CSLV3V_91v6_108ma
SAMSUNG UE40ES8000S
SAMSUNG (panel LC370EUE (SE)(M1) распиновка шлейфа ПОДСВЕТКА
SAMSUNG 26 _PANEL_T260HAE1-DB_напряжение на линейке -94v
SAMSUNG 32 _PANEL_LD320BGC-C_напряжение на линейках 49v
SAMSUNG UE32EH4030W_UH= 111,5v
SAMSUNG UE32EH6037_149.2v
SAMSUNG UE32ES5500W_SAMSUNG UE32ES6307UXRU_подсветка панели LE320_ 65V
SAMSUNG UE32H4290AU_подсветка
SAMSUNG UE39F5000AK_43v0 _ 225ma_подсветка
SAMSUNG UE55D8000 питание +ток линеек 45v4_220ma
SAMSUNG _(philips 37pfl53507)(panel LC370EUE (SE)(M1) распиновка шлейфа ПОДСВЕТКА
SAMSUNG_UE32H4290AU_подсветка
SHIVAKI STV-22LEDG8
SHIVAKI STV-24LED1 _P236h1-p01_10v7 Ток более 1а
SONY 32W653_T320HVF01.0_49v0 _ 206ma
SONY 32W653_T320HVF01.0_74.32t35.002-1dx1 13430n_49v0 _ 206ma
SONY KDL-32DW503A_T320XVF05.1_74.32t35.992-1-dx1 14716d
STV-LC2677WL 49v_210ma
STV-LC2677WL55v0_250ma
SUPRA STV-LC2677FL_HKC_HK260WLEDM-CH23H_(CMO_V260H1-P03)_25Q32_49v_210ma
SUPRA STV-LC39520FL_V1L11_T.MS18VG 72 T390HVN01.0 XL_битые все линейки
SUPRA STV-LC40T850FL_V1N02__60v _ 215ma
SUPRA STV-LC4295FL V2L06_LC420FUN(SE)(M1)_71v5 _ 174ma
SUPRA Линейка 32 диагонали_107v_ 150ma
T32E53DU_LVW320NEAL_подсветка 56v3
TELEFUNKEN TF-LED32S11_42v1
TELEFUNKEN TF-LED32S12T2_Подсветка_ 68cv
TELEFUNKEN TF-LED50S10T2_v500hj1-ne_55v9 _ 203ma_подсветка
THOMSON T32E32U_LVW320SSTT E1_60v0_170ma
THOMSON T50E10DHU-01B_V500HJ1-LE8_56v1 _ 208ma_подсветка
TOSHIBA 32HL933RK._lta320hn03_подсветка
TOSHIBA 32PB200V1_подсветка _78V0
TOSHIBA 32W3453R
TOSHIBA 39L4333RB_11v2 105ma
TOSHIBA 46TL963RB _LTA460HW04подсветка
TPT315B5-HVN01_63v5_199ma
TX-LR50B6 подсветка
Toshiba 47L7453-D PE1168 V28A001525A1_40v7 _ 220ma_подсветка
UE40D5800_BN64-01639A_LTJ40HM04-V_94v5_134ma
VR LT-29L01V_ASMST6M182VG-LE1_V290BJ1-LE1_29v5
VTSTEL v22-le911fhd
mtv-4128lta2 подсветка
Линейка 22 диагонали 3х секционная_U=40v. I=240ma
МАРКИРОВКА ЛИНЕЙКИ
НЕ СВЕТИТСЯ ОДИН СВЕТОДИОД(инвертор уходит в защиту)
НЕ СВЕТИТСЯ ОДИН СВЕТОДИОД(инвертор уходит в защиту)_93v _90ma
НЕИЗВЕСТНАЯ ПАНЕЛЬ_подсветка_78v1_130ma
Панель неизвестна,по разьему
6817L-0119C LED DRIVER (BD9470EFV) LG 42LA644V .png
AKAI LEA-19A08G_AS-TSUMV59XU-LE1_M185BGE-L02_AY036D-3SR 20v8_408ma.JPG
AKIRA 21WHP3_BN (24C08 ).bin
GOLDSTAR LT-55T440F_40-RY5510-DRF2LG.JPG
General 32GLED30__T315HW05 _65v0_220mf.jpg
HELIX HTV-324L(V2M02) напряжение на стрингах_28v7 - 199ma.JPG
HELIX HTV-324L(V2M02)_CX315LEDM_TP.VST59.P83_подсветка 35v.jpg
HELIX HTV-324L(V2M02)_напряжение 35v1.jpg
Haier LE39M600F_пошел белый дым.JPG
SAMSUNG UE32F5000AK (шасси ch. BN44-00605A).txt
SUPRA STV -LC2225WL V3K03_CVMV26L-B_MT215DW01 V.1_32v9.JPG
SUPRA STV-LC19660WL_V1M11_ 5800-A8M470-OP40 _E185SG02_32v5.JPG
SUPRA STV-LC32800WL 71v9 188ma.JPG
VITYAZ(ВИТЯЗЬ )19LCD831-6DC LED_T.EME380.61_CX185LEDM_ПОДСВЕТКА-28v4.JPG
ВВК lem1988dt_нет подсветки.jpg



 Поделиться
Предыдущий файл Состав LCD, LED, PlasmaTV
Следующий файл Схема БП IC1 FSCQ1565RT

Обратная связь

Вы сможете написать отзыв только после скачивания файла.

LiVan

LiVan 3 099



  • Избранное

    • KIVI 55U600GR, HK.T.RT2861V09, LSC550FN11-203. eMMC

      KIVI 55U600GR, HK.T.RT2861V09, LSC550FN11-203. eMMC

      vhlvhl опубликовал файл в eMMC, NAND FLASH FULL SET, , файл

      KIVI 55U600GR
      Main Board HK.T.RT2861V09
      Panel LSC550FN11-203
      Проверенный дамп, рабочий. В файле имеется фото подключения к еММС через SPI соединения(по проводам).


        • Спасибо
        • Отлично!
      • 5 ответов
      LiVan

      Выделил

      LiVan,
    • NESONS 43PF535S, TP.MT5510S.PB802, HV430FHB-N10, Firmware Software USB

      NESONS 43PF535S, TP.MT5510S.PB802, HV430FHB-N10, Firmware Software USB

      LiVan опубликовал файл в Обновление ПО USB, , файл

      NESONS 43PF535S, TP.MT5510S.PB802, HV430FHB-N10
      Firmware Software USB (allupgrade_5510_8G_1G_ref80.pkg)
      43PF535S_CP326396_CY_MTK5510S_PB802_RUSSIA
      HV430FHB_N10_43DN5_2200_EDR0_NESONS_W18010_DD_166c179f_20
      • 1 ответ
      LiVan

      Выделил

      LiVan,
    • Взаимозаменяемость шасси TV на примере HK.T.RT2871P838

      Взаимозаменяемость шасси TV на примере HK.T.RT2871P838

      Владимир Пермь опубликовал тема в Технофлейм, , тема

      В ремонте телевизор Novex NVX-50U329MSY с неисправной EMMC (не включается) , повтор после замены EMMC на KLM8G1GЕТF-В041.
      шасси HK.T.RT2871P838
      дисплей V500DJ7-QE1 E8.
      Как   решение (по результатам поиска прошивок по модели тв) заменил шасси на CV9632H-A50, подходит также шасси KV9632-A55 (из того, что имелось в наличии)
      нужны только железные заглушки и допилинг заглушек до крепежа на корыте.
      Картинка обычная в обеих случаях, не перевернута, не двоится, не зеркальная, чистая. Пульт подходит, даже сопрягать не понадобилось.
      LVDS использован от устанавливаемых замен, заглушки не выкидывайте при разбре на запчасти.))






        • Спасибо
        • Отлично!
      • 1 ответ
      LiVan

      Выделил

      LiVan,
    • KEMPI MINARC EVO 180

      KEMPI MINARC EVO 180

      san-vai опубликовал тема в Бытовая техника, , тема

      Данный вид аппаратов ремонтирую на потоке, на него в сети есть описание и блочные схемы в свободном доступе, но нет общей схемы.
      Поделюсь алгоритмом ремонта и неисправности почти во всех таких экземплярах.
      Так как в аппарате используется SMD элементы, очень боится влаги.Снимаем сразу (пока не поздно) дроссель накачки


      Скрытый контент
      PFC L3

      чистим и промываем под ним, под ним проходят дорожки на термозащиту модулей, при попадании влаги 400 вольт пробивает на эти дорожки и уносит сразу контроллер управления, так как он гальванически не развязан с силой, горячий GND.Процентов 40 из всего количества приходится на эту болячку,после чистки заливаем все лаком и сушим. Эту процедуру желательно делать с магазина.
      Так же рядом с L3 стоят делители которые тоже очень часто плывут,


      Скрытый контент
      R71-470 R70-470 R72-330 R74-330 R77-15 R54-330 R75-330 R73-330 все в кОм.

      В мануале дано фото платы контроллера с обозначением выводов и их функции, с замеров на ней и стоит начинать ремонт.
      На фото черным текстом даны напряжения и сопротивления с полностью рабочего аппарата в режиме холостого хода, красным отмечены напряжения с неисправных аппаратов.Почти в 60 процентов случаях были неисправны эти резисторы, что приводило к разным симптомам, резисторы залиты толстым слоем силикона и плывут по черному во время работы.
      11-uin_peak/100 напряжение сети, через диод, R10.R17.R19.R43 делитель подается на вывод контроллера, При оборванном R43 на выводе будет 5.5 вольта.
      Аппарат будет пытаться работать, но не будет вых.напряжения и не будет подхватывать реле цепи заряда конденсаторов.
      10-UDC/100 напряжение снимаемое с конденсаторов PFC. такая же цепочка 390-400 вольт через делитель R38.R41.R39 подается на выв.контроллера, при обрыве R39 будет 5.5 вольта, аппарат будет полностью включатся но не будет выходного напряжения.Эти резисторы находятся под силовым трансформатором, не очень видны они.Так же встречал информацию о плавающем R118 c холодной стороны оптопар, но сам не встречал.
      Возле трансформатора еще делители которые окисляются и уплывают,резисторы:



      Скрытый контент
      R142-4.7кОм R143-4.7кОМ R100-3.3кОм R133-3.3 R92-100 Ом R90-R91 470 Ом.

      В аппарате 3 датчика термозащиты, 2 в модулях по 28 кОм каждый и один в трансформаторе менее 100 Ом.Дорожки к ним идут через весь аппарат, возможно обрывы и т.д, общий для датчиков отдельный называется PTC-COMMON.
      PFC/ON/OFF включение PFC
      FAN ON/OFF включение вентилятора
      CHA RELAY ON/OF включение реле заряда конденсаторов


        • Спасибо
        • Отлично!
      • 2 ответа
      Kenotronbot

      Выделил

      Kenotronbot,
    • Варианты прошивки ПО USB TV

      Варианты прошивки ПО USB TV

      LiVan опубликовал тема в Ремонт TFT(LCD), , тема

      Варианты прошивки TV ERISSON

      Скидываем файлы на USB накопитель:



      Скрытый контент
        (Вариант 1). Подключаем USB-- включаем вилку шнура питания в розетку—(горит светодиод-ТВ в дежурном режиме) зажимаем кн. «Power» на ТВ и держим секунд 10-15.
      Светодиод должен начать моргать и должна пойти прошивка.
      (Вариант 2).
      Шнур ТВ не подключен к 220В -Подключаем USB-- зажимаем кн. «Power» на ТВ и держим при этом включаем вилку шнура питания в розетку — секунд через 10 светодиод должен начать моргать и должна пойти прошивка.
      (Вариант 3).
      Выключаем от розетки ТВ—вставляем накопитель—включаем шнур питания в розетку — ТВ должен сам начать прошиваться, ход прошивки отображается на экране.
      (Вариант 4). Вставляем накопитель пытаемся в пользовательском меню найти пункт «Обновление ПО» и произвести обновление.
      (Вариант 5). Вставляем накопитель в ТВ в разъём (USB 2.0)
      Заходим в сервис: MENU 1147*, выбираем пункт «SYS Upgrade»-- пытаемся обновить ТВ через данный пункт сервисного меню.



      * По одному из описанному выше вариантов ТВ должен обновить ПО.
      P/S  Если обновить не получится, то тогда нужно рассматривать вариант прошивки тв программатором.
