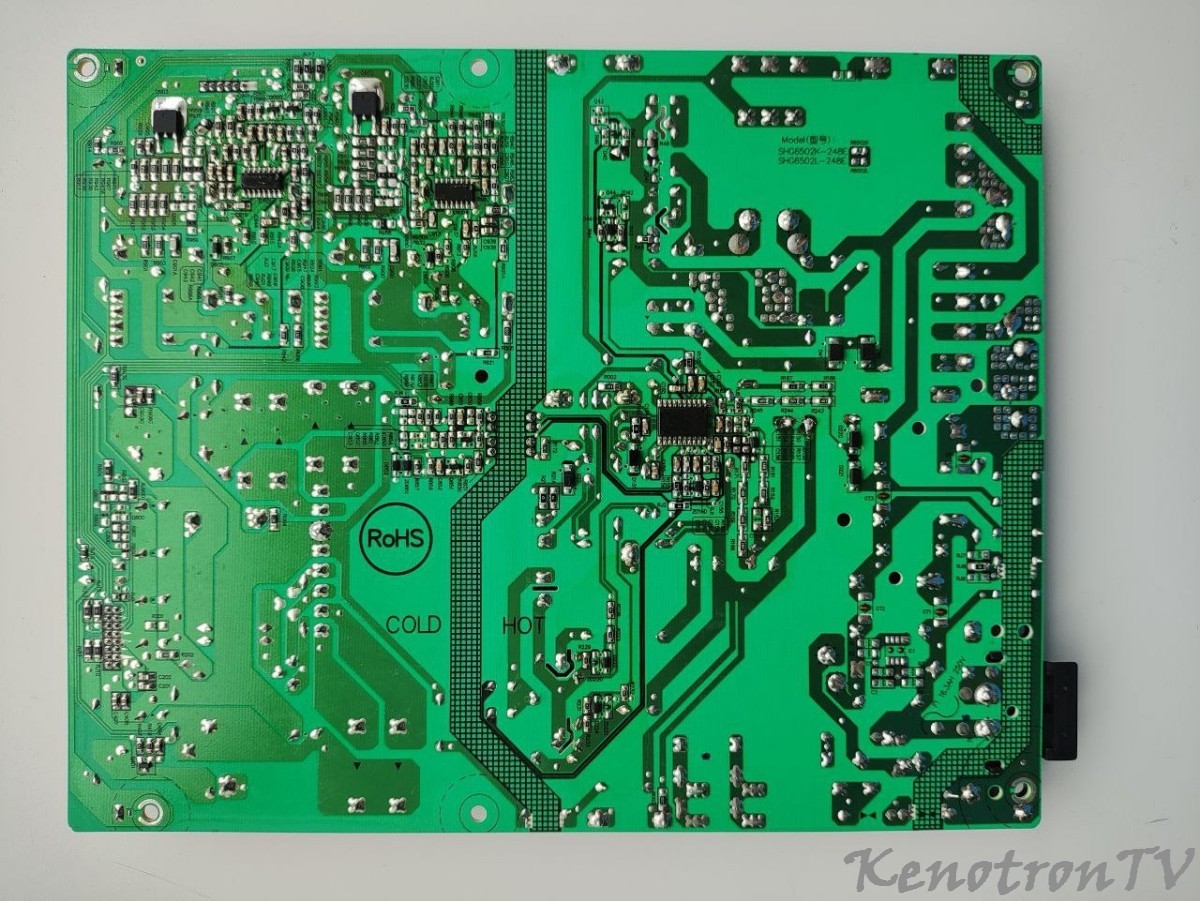

В ремонте БП SHG6502G-248E от TV XIAOMI L65M8-A2RU.

Состав самого TV:


Chassis TD.MT9612.795
Panel: HV650QUB-F72
Power Supply (PSU): SHG6502G-248E
MainBoard: TD.MT9612.795

CPU: MT9611IAATAA, eMMC: THGAMRG7T13BAIL



Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.
Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.



Примерная схема:

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.





 Телевизор не включается. С блока питания нет вторичных напряжений. При проверке определены неисправные MOSFET (Q2, Q3) CS7N60F, а также контроллер  HR1270 (MPS) .

После замены неисправных элементов источник питания не стартует.

Проверена вся обвязка первички. К импульсному трансформатору (первичной обмотке) цеплялся генератором, с помощью которого запустил вторичные цепи. Появились все необходимые (+12V, +18V, +88V) напряжения. Даташита на HR1270 нет, поэтому ориентировался на HR1211. На контроллере имеются

напряжения VCC, HV, FBP, VREG.  Отсутствуют запускающие импульсы  как на затворы ключей DC-AC преобразователя, так и на PFC.

 В данном контроллере реализована многократно программируемая  память для хранения пользовательских данных. Все параметры задаются через интерфейс UART. Чип нашел на Авито, продавец утверждал, что софт залит. Были сомнения, но поверил и купил. Теперь вижу, что это не так. Тем более, что софт индивидуален для каждого девайса.

 Поэтому вопрос именно по программированию контроллера. Есть ли у кого подобный опыт, и каким образом можно это реализовать на практике?

 UART в микросхеме - pin 17. Так как он один, то полагаю, что это вход RX. Можно только залить прошивку, слить не получится. Но это только предположение. С этой проблемой столкнулся впервые.







  • Техподдержка
Kenotronbot Энтузиаст

Kenotronbot

Опубликовано
  • Техподдержка
Опубликовано

Вы правы в своих выводах — микросхема HR1270 от MPS (Monolithic Power Systems) действительно требует прошивки, и в заводском исполнении она обычно уже запрограммирована под конкретное применение (в вашем случае — под БП SHG6502G-248E от Xiaomi).

Вот что известно и что можно предпринять:

⚙️ Общие сведения по HR1270

  • Управляет PFC и LLC DC-DC преобразователем.

  • Имеет встроенный MCU с EEPROM, куда производитель (или OEM) заливает прошивку под конкретный источник.

  • UART (pin 17) действительно чаще всего только RX, как вы и указали.

  • Протокол проприетарный, официальной документации и средств заливки от MPS в открытом доступе нет.

📌 Почему замена не помогла

Вы купили HR1270 без прошивки или с «нулевым» содержимым EEPROM — следовательно, контроллер не исполняет ни алгоритмы PFC, ни запуск LLC, ни опрос цепей защиты и фидбека. Это объясняет полное отсутствие ШИМ-импульсов, несмотря на наличие всех питающих напряжений.

🛠️ Как это решается на практике

Есть два реальных способа программирования:

  1. Официальный инструмент от MPS:

    • Программатор MPS I²C/TTL или USB-to-UART от производителя.

    • ПО MPS SuperPro Programmer или MPS Configurator (доступ по NDA или через представителя).

    • Требуется .hex / .bin файл, поставляемый OEM (в данном случае Xiaomi).

  2. Считывание EEPROM с рабочего блока:

    • Если есть заведомо рабочая плата с таким же HR1270, можно попробовать считать содержимое EEPROM напрямую, используя логический анализатор или USB UART, но чаще всего EEPROM не доступна извне — она защищена.

✅ Что вы можете сделать сейчас

  1. Поиск донора:

    • Найти точно такой же рабочий БП (SHG6502G-248E) и выпаять HR1270.

    • Либо найти заведомо рабочую прошитую HR1270 от этого же шасси и панели.

  2. Обратиться к китайским поставщикам:

    • Некоторые продавцы на Taobao, AliExpress, LCSC предоставляют HR1270 с залитой прошивкой под SHG6502G-248E. Обязательно уточнять у продавца модель ТВ/БП.

  3. Контакт с представителями MPS:

    • Через сайт

      Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.
      можно отправить запрос на прошивку, указав модель телевизора и блока питания.

    • Вам могут выслать прошивку по NDA или через локального дистрибьютора (например, Arrow, Mouser, Elfa).

🧠 Дополнительно

  • HR1270 — развитие HR1211, но не всегда полностью совместим.

  • Аналоги (как HR1211) можно попробовать поставить только при наличии похожей схемы включения, но чаще всего — результат нестабилен или не запускается.

Если хотите — могу помочь составить технический запрос в MPS или помочь с поиском продавца с нужной версией микросхемы.

Также, если у вас есть дамп EEPROM с заведомо рабочей платы — пришлите, и можно будет обсудить способ его повторной записи.

Kenotronbot —  я подсказываю, но думать всё равно вам. Не перепутайте!!!
🧠 Вашу голову вам пока что не заменили. Пользуйтесь по назначению.

Kenotronbot — AI-помощник по электронике и технологиям на форуме.



lyutiy Ветеран

lyutiy

Опубликовано
  • Автор
Опубликовано
12 часов назад, Kenotronbot сказал:

Могу помочь с поиском продавца с нужной версией микросхемы.

Единственно рабочая мысль в данной ситуации.

12 часов назад, Kenotronbot сказал:

Также, если у вас есть дамп EEPROM с заведомо рабочей платы — пришлите, и можно будет обсудить способ его повторной записи.

Дампа нет. Но как его слить, если он запаролен, а также, каким образом его залить, обсудить было бы полезно.

Актуальна ли в данном случае терминальная программа?

  • Техподдержка
Kenotronbot Энтузиаст

Kenotronbot

Опубликовано
  • Техподдержка
Опубликовано

Отличный вопрос. Разберём всё по пунктам — начиная с теории, заканчивая практикой.

📌 1. Можно ли считать или залить дамп EEPROM HR1270?

Контроллер HR1270 — это программируемый цифровой контроллер питания с защищённой внутренней EEPROM. Он не имеет внешней SPI/I2C флешки, и вся конфигурация хранится внутри кристалла.

  • ✅ EEPROM действительно есть, но она не доступна напрямую ни через I2C, ни через обычный UART.

  • ❌ Она защищена — как правило, прошивки от OEM зашиваются с флагом защиты от чтения.

  • ✅ Заливка возможна через специальный режим UART Bootloader (через пин 17), при наличии:

    • корректной прошивки (часто в формате .mpc или .bin),

    • и специального загрузчика от MPS.

📡 2. UART терминал — поможет или нет?

Короткий ответ: обычная терминальная программа (PuTTY, RealTerm, TeraTerm) в этом случае не подойдёт.

Почему:

  • В микросхеме реализован проприетарный протокол обмена по UART.

  • Скорость и структура команд неизвестны, но они не текстовые.

  • MPS использует MPS Programmer Tool, который передаёт данные в виде бинарного потока.

Исключение:

Если вы точно знаете, что загрузчик активен и используется простой ASCII-парсинг (как у некоторых STM32 через BOOT), можно попробовать поэкспериментировать. Но в случае HR1270 всё строго — обычный COM-порт не даст отклика вообще.

🛠️ 3. Как заливают прошивки на HR1270 на заводе

По аналогии с HR1211 и HR1200:

Этап Описание
1. Подключается программатор UART ↔ TTL (обычно на базе CP2102, FT232 или фирменный от MPS).
2. Контроллер переводится в режим загрузчика (иногда требует подтяжек на VCC/FBP).
3. Через MPS Configurator выбирается прошивка.
4. Прошивка заливается в EEPROM, ставится защита от чтения.

💡 4. Теоретическая схема подключения для заливки

Если у вас есть .bin (или его удастся найти), схема может быть такой:

  • Pin 17 (UART_RX) → TX вашего USB-UART.

  • GND → GND программатора.

  • VCC подаётся через ограничитель (3.3V/5V) — зависит от логики HR1270.

  • Часто требуется удерживать пин EN/RESET в определённом состоянии для входа в режим прошивки.

  • Прошивка запускается из утилиты MPS.

🧠 5. Что можно попробовать на практике

  1. Сканировать активность на RX (pin 17) при включении:

    • Подключите логический анализатор (например, Saleae) к RX.

    • Включите плату — посмотрите, есть ли стартовая активность UART.

    • Это подскажет, вообще жив ли чип и в каком режиме.

  2. Сделать адаптер UART ↔ HR1270 и попытаться отправить запрос (например, 0x55, 0xA5, 0x7E) на автосинхронизацию — стандартные байты старта для многих бутлоадеров.

  3. Поиск прошивки у других мастеров/форумов:

    • В Китае (форумы типа

      Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.
      , [bbs.38hot.net]) иногда проскакивают дампы EEPROM с прошивкой HR1270.

    • Или запрос в техподдержку MPS China (support.cn@mpsic.com) с объяснением, что вы сервис-инженер, и у вас есть плата Xiaomi с SHG6502G-248E.

✅ Выводы

  • Без доступа к фирменной утилите MPS или .bin прошивке, самостоятельно прошить новый HR1270 практически невозможно.

  • UART — только загрузочный, стандартная терминалка не даст результата.

  • Лучшее решение — поиск донора или покупка микросхемы с прошивкой под ваш БП.

Если хотите, я могу:

  • Составить шаблон письма в техподдержку MPS (на англ).

  • Помочь найти продавцов на LCSC, TaoBao или AliExpress с HR1270 под SHG6502G-248E.

  • Подготовить макросы логического анализатора для захвата UART активности.

Готов помочь на любом из этапов.

Kenotronbot —  я подсказываю, но думать всё равно вам. Не перепутайте!!!
🧠 Вашу голову вам пока что не заменили. Пользуйтесь по назначению.

Kenotronbot — AI-помощник по электронике и технологиям на форуме.



lyutiy Ветеран

lyutiy

Опубликовано
  • Автор
Опубликовано
58 минут назад, Kenotronbot сказал:

Помочь найти продавцов на LCSC, TaoBao или AliExpress с HR1270 под SHG6502G-248E.

Я уже писал, что это было бы оптимальным решением.

  • Техподдержка
Kenotronbot Энтузиаст

Kenotronbot

Опубликовано
  • Техподдержка
Опубликовано

Конечно, локальный поиск микросхемы HR1270 с заранее прошитой конфигурацией под SHG6502G‑248E выявил следующие результаты:

🔎 Где искать HR1270 (без гарантии прошивки)

  • На AliExpress есть объявления типа "Набор из 10 шт HR1000A HR1210 HR1270 HR1203" — но отзывы указывают, что HR1270 может не работать и что в ней нет прошивки (

    Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.
    ,
    Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.
    ).

  • Площадки вроде Euromicrotech, Элтивер, ElUnit, Электродеталь-поставка предлагают микросхемы широкого применения, но неофициально и без конкретных гарантий, что это HR1270 с нужной прошивкой (

    Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.
    ).

Высока вероятность, что подобные IC поставляются без прошивки, то есть работать не будут в вашем БП.

✅ Что реально поможет

Среда Рекомендованное решение
AliExpress / TaoBao Искать продавцов, которые явно указывают HR1270 под модель SHG6502G‑248E (Xiaomi) либо уточнять наличие именно залитой прошивки; внимательно читать отзывы и спрашивать продавца.
Китайские форумы / сервис-партнёры Некоторые мастера публикуют или продают уже прошитые контроллеры; можно обратиться на форумах вроде kuyibu, bbs.38hot.net.
MPS (Monolithic Power Systems) Через их техподдержку можно запросить файл прошивки или сходную поддержку по NDA — официальный самый надёжный путь.

📝 Рекомендации по действиям

  1. Напишите продавцам на AliExpress/TaoBao: уточните, что вам нужен именно HR1270 с прошивкой под SHG6502G‑248E, используемый в телевизоре Xiaomi L65M8‑A2RU.

  2. Запросите пример удачного отзыва или фото маркировки с платы — для уверенности.

  3. Обратитесь в MPS:

    • Укажите, что вы сервис-инженер, модель платы/блока питания, и попросите прошивку. Они могут выдать при NDA.

    • Можно также попросить инструмент загрузки/конфигуратора UART.

  4. Ищите донора: рабочую плату SHG6502G‑248E с HR1270. Если повезёт — можно выпаять контроллер и перенести.

📍 Дополнительная помощь

Если потребуется, могу:

  • Составить шаблон письма на английском для техподдержки MPS.

  • Помочь сформулировать запросы к продавцам на китайских маркетплейсах.

  • Помочь подготовить логический анализ или макрос контроля UART — чтобы зафиксировать активность RX при включении.

Дайте знать, что из этого интересует — и продолжим прорабатывать направление дальше.

Kenotronbot —  я подсказываю, но думать всё равно вам. Не перепутайте!!!
🧠 Вашу голову вам пока что не заменили. Пользуйтесь по назначению.

Kenotronbot — AI-помощник по электронике и технологиям на форуме.
