SAMSUNG LE46N87BD ищу схему

[yagarik2]

SAMSUNG LE46N87BD ищу схему

Main BN41-00813E-MP 1.0

T-CON  40/46/52HTC4LV1.0

Пришел со снятым , перекопанным  т-коном и разодранными шлейфами.

На плате  выгоревший смд элемент Q1. Помогите найти схему, или распознать код 010,

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация

[verniy68]

6 часов назад, yagarik2 сказал:

Помогите найти схему

схем на T-con и не было

судя по фото - связано с  сигналом Von - от сюда и пляши (( Q1 - мож и сборка транзисторная

фото его крупным планом сделай

[yagarik2]

@verniy68

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация

[yagarik2]

Попробовал включить без т-кона, загорается подсветка, звук приветствия и через 15сек перезагружается. Может из-за т-кона, или его еще глубже копать придется?

Напряжения на питальнике, соответствуют написанному на плате. На банке 385в

Изменено 19 сентября, 2019 пользователем yagarik2

[snst]

Вот это посмотри

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация

[yagarik2]

@snst спасибо, попробую подвесить, отпишу



Картинка появилась, но дымится i7514, можно заменить ее на i7814?



Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация

Еще был криво впаян MAX 9590 не совпадали ноги. Поправил, но заменить нечем

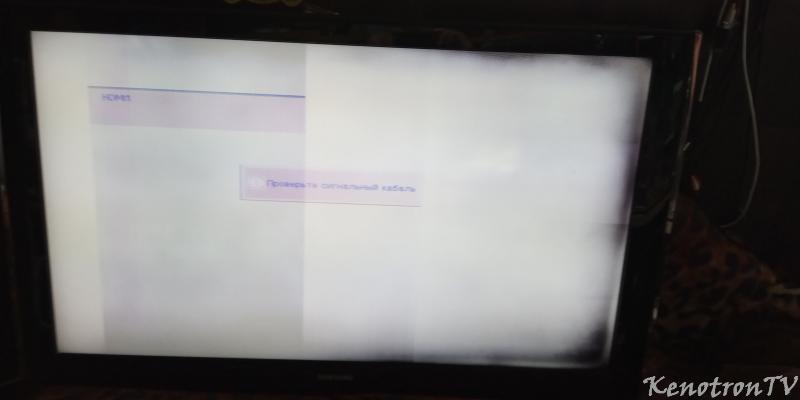

Медленно засвечивается правая сторона матрицы, и все равно остаются черные пятна. Т-кон может давать такой эфект? Или это стекло? Напряжения замерить не могу, тут еще и циклическая перезагрузка



[Marius6134]

Черные пятна-передавленные области(округлой формы, повреждены межслойные стойки, транзисторы поплыли), ткон дает по всей картинке искажение, одна сторона долго "прогревается" тоже скорее всего дефект матрицы, обычно происходит при подбитых драйверах (просадка питалова)

Бутлуп - скорее всего повреждение ПО, хотя исходя из возраста надо еще и питальники исключить...

[verniy68]

14 минут назад, Marius6134 сказал:

Черные пятна-передавленные области

покажи это на его фото :

пусть лечит T-con до конца , а там уж и посмотрим на стекло в реале

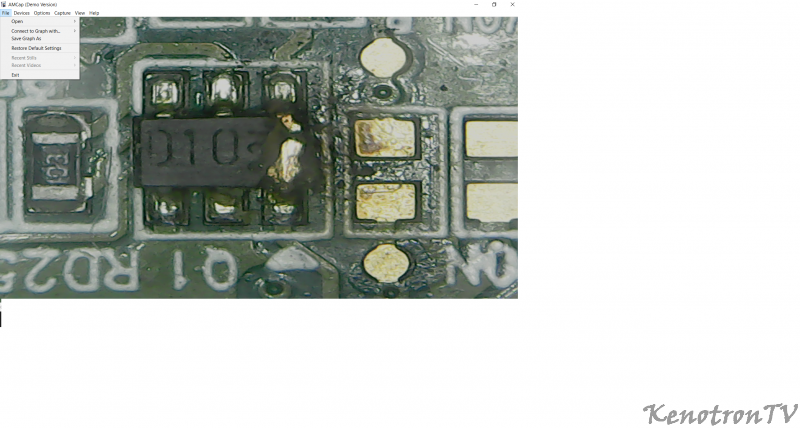

Кстати , @yagarik2  , маркировка сборки не 010 , а D10 - на фото отчетливо видно :

[Marius6134]

1 час назад, verniy68 сказал:

покажи это на его фото :

извиняюсь, до написания комментария не видел картинок(ограничения новичкам).

Судил по описанию :

10 часов назад, yagarik2 сказал:

Картинка появилась

Появилось бледное подобие картинки, и да тут похоже на ткон, напряжения замерить не проблема, обычно хватает просто запитать ткон...

Изменено 19 сентября, 2019 пользователем Marius6134

[yagarik2]

Всем привет! Пришел т-кон, но похоже, что с дохлым гамма-корректором

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация



То, что за пределами окна браузера, это рабочий стол виндовс10))

[verniy68]

@yagarik2 , полную "фамилию" T-Con

с какого телевизора(полную модель) и под какую матрицу....

[yagarik2]

@verniy68  40/46/52HTC4LV1.0

                         LTA400HT-L01

                         LE40N87BD

Eпром переставил, то же самое



[verniy68]

@yagarik2 , ну так сам бог велел посмотреть опционники - твоя 46" , приобрел 40"

Кстати , родная какая матрешка?((чет ты не указал...

[yagarik2]

@verniy68 один в один



[verniy68]

@yagarik2 , ищи опционники...(

[yagarik2]

13 минут назад, verniy68 сказал:



Кстати , родная какая матрешка?((чет ты не указал...

LTA460HT-L01

[verniy68]

@yagarik2 , да , кстати , LVDS пары проверь

В 19.09.2019 в 00:14, yagarik2 сказал:

и разодранными шлейфами.



1 час назад, yagarik2 сказал:

Eпром переставил, то же самое

верни обратно - прошивка не причем

[yagarik2]

35 минут назад, verniy68 сказал:

верни обратно - прошивка не причем

Прошивка, может и не критично, но отличается. В старой последняя строчка А460...,  а в приобретенной А400..

Это скрытый контент, для просмотра сообщения Вы должны быть Участником форума.

• Войти
• или
• Регистрация

LVDS уже завтра посмотрю



[verniy68]

@yagarik2 , ты сам писал:

В 19.09.2019 в 00:14, yagarik2 сказал:

 перекопанным  т-коном

...где гарантия?

На РемАуде есть прошивки - качни и сравни - как вариант

3 минуты назад, yagarik2 сказал:

А460...,  а в приобретенной А400

ну дык панель

[verniy68]

можно и в "сервисе" панель переставить..

[yagarik2]

@verniy68 в сервисе пробовал

[verniy68]

16 часов назад, yagarik2 сказал:

Пришел т-кон, но похоже, что с дохлым гамма-корректором

Уверен? Где замеры? Пока это твои предположения...

[san-vai]

Не гамма это ,похоже тип панели не правильно выставлен.

[verniy68]

25 минут назад, san-vai сказал:

Не гамма это ,похоже тип панели не правильно выставлен.

Я ему и говорю о том , но пусть сам убедится:

1 час назад, verniy68 сказал:

17 часов назад, yagarik2 сказал:

Пришел т-кон, но похоже, что с дохлым гамма-корректором

Уверен? Где замеры? Пока это твои предположения...



[yagarik2]

Не сказал главного, была еще перезагрузка. Прошил епром от 40вого, свою версию не нашел. Перезагрузка пропала. Пробовал от 52го, опять ребут, но картинка другого цвета. Гаммакоректор подкинул другой, та же картина. Где найти его родную прошивку? Вот старый дамп.
