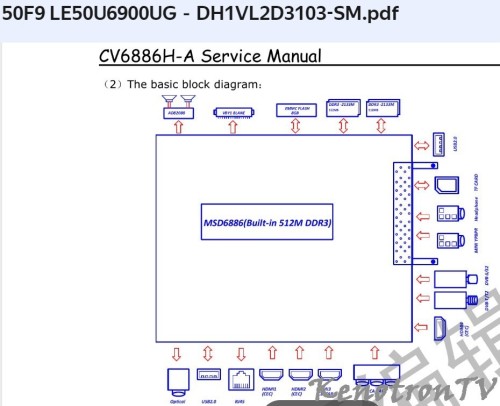

Haier 50/55/58/65 U6900UUG, CV6886H-A, SERVICE MANUAL, руководство по эксплуатации 1.0.0

model : HYUNDAI H-LED43ES5004 (LOT-02)
main : TP.MT5510S.PB803
CPU : MT5659
eMMC :  KLM8G1GETF-B041
matrix : LC430DUY-SHA1
t-con : 6870C-0532A
[hide]SDMMC Тест контактов...Норма
UFPI тип сокета MMC, макс. шина 8-Бит
eMMC ID 15010038475446345206732D5A9E76F3, DAT0
eMMC Инфо Samsung '8GTF4R', size 7.28 ГиБ, SN 732D5A9E, Июл 2019
eMMC режим 1-Бит, Transfer режим, TI 1, Дрв. 0, частота 26МГц
eMMC детальная информация:
OCR 0xC0FF8080 (3V3/1V8)
CID 15010038475446345206732D5A9E76F3 (Samsung 8GTF4R, SN 0x732D5A9E (1932352158), Июл 2019)
CSD D02701320F5903FFF6DBFFEF8E40400D
Ревизия устройства [192] 0x08 (MMC v5.1)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x02 (10-20% использовано)
Время жизни памяти типа B 0x02 (10-20% использовано)
Функция Reset [162] 0x00 (Временно выключен (по умолчанию))
Конфигурация загрузки [179] 0x78 (Загрузка с USER, доступ к USER, ACK)
Шина загрузки [177] 0x00 (1-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Да, ENH, EXT 0x03, SYS CODE, NON-PERS)
Разделы завершены [155] 0x00 (Нет)
Поддержка Reliable write [166] 0x14 (RPMB 8K, R/O)
FFU режим [443] 0x03 (Поддерживается, VSM)
Размер блока стирания 0x80000 (512 КиБ)
USER  раздел, размер 0x01D2000000 (7.28 ГиБ)
BOOT1 раздел, размер 0x0000400000 (4 МиБ)
BOOT2 раздел, размер 0x0000400000 (4 МиБ)
RPMB  раздел, размер 0x0000080000 (512 КиБ) Нулевой счетчик, Ключ аутентификации записан
eMMC Дамп, 512 байт (USER)

Philips 58PUS8506/60
TPM21.1E LA
матрица: TPT580WR-U3T01.D REV:S02A
CV580U3-T01-XL-4
CV580U3-T01 Rev:02
T-con: CV580U3-T01
БП: 715GB815-P01-000-003S LSP580501
main: 715GB414-M0F-B00-006K
проц: MT9970ATPQDC
eMMC: THGBMJG7C1LBAIL



Короткое описание загруженного файла
NESONS 32PR515SMain board: TP.MS338E.PB803CPU: MStar MSD6A338XEC-WLeMMC: Samsung KLM4G1FEPD / CID Samsung 4FPD3R, 4GBPanel: HKC CELL PT320AT01-1Panel marking: PA320HDW-DN5ZW1Panel board: PT320AT01-1 Ver.1.1Panel EEPROM: 24C32, 4KBMAC: 74:72:B0:A1:13:EEДамп eMMC снят UFPI 2.2.5 Beta.USER: 0x00E9000000 / 3.64 GiBBOOT1: 4 MiB, CRC32 99BBC7AABOOT2: 4 MiB, CRC32 1147406A, пустойRPMB: 512 KiB, CRC32 75660AAC, ключ не записанUSER CRC32: CBFE19A4, чтение и верификация прошли нормально.Загрузка настроена с BOOT1:EXT_CSD [179] = 0x08RST_N [162] = 0x01BOOT_BUS [177] = 0x02 Состав ТВ, описание дампа и техническая расшифровка подготовлены @Kenotronbot

Asano 42LF8120T
eMMC Samsung 8GTF4R
Main Board  TP.SK506S.PB802
Panel  JE415D3HA2L


LG 49LK5400PLA, Main EAX67703503(1.1), LD84H/LD84K, Panel K490WDK5, T-CON 6870C-0532B / 6871L-3850N, PSU KTC K-PL-F01.
Полный бэкап eMMC Samsung 4FTE4R 4GB, снят UFPI v2.2.5.
Сохранены BOOT1, BOOT2, USER, RPMB, CID, CSD, EXT_CSD.
eMMC по SMART в норме, износ 10–20%, EOL normal.
Загрузка настроена с BOOT1.
При переносе на новую eMMC обязательно выставить правильный EXT_CSD: BOOT1, boot bus 8-bit SDR, RST_n enabled.
