LG

Sign in to follow this
Followers 0

163 files

  1. LG 55LM860V-ZB, L*23E/L*23G/L*23J EAX64503906(1.0) eMMC SANDISK SDIN5D2-4G

    By san-vai

    Chassis: L*23E/L*23G/L*23J
    EAX64503906(1.0)
    eMMC SANDISK SDIN5D2-4G
    SoC: LG1152D-B2
    AUX_SoC: LG1152AN-B2
    SUB_MiCOM: R5F100GEAFB
    FRC: LG1132
    Дампы сняты с полностью рабочего ТВ .

    1 download

       (0 reviews)

    0 comments

    Updated

  2. LG 55LB650V, EAX65384004(1.5), THGBMAG6A2JBAIR

    By Dixon

    Panel. L550DUH (FG) (P2)
    MainBoard: EAX65384004(1.5) - EBT62987206
    Eprom: 24c256
    EMMC: THGBMAG6A2JBAIR


    3 downloads

       (0 reviews)

    0 comments

    Updated

  3. LG 42UB820V_EAX66085703(1.0) _ L*48V

    By Роман_bud

    LG 42UB820V
    MAIN   -  L*48V EAX66085703(1.0)
    PANEL - LC420EQE PG M1
    T CON - 6870C-0502C
    Полный фул
    считаны z3x easy jtag plus и tl866
    emmc стоит Extended CSD ревизия: 1.6 (MMC 4.5, MMC 4.51)
    я лично пробовал emmc 1.7 ревизии на 16гб SKhynix с разметкой ROM2/3 - 4mb и RPMB - 4mb
    загрузка с ROM2 В архиве есть конфиг фаил, и фото платы со снятой emmc кому нужно pinЫ  выследить


    2 downloads

       (0 reviews)

    0 comments

    Updated

  4. LG 47LB731V, LD42B - eMMC, EEPROM

    By ciklon

    LG 47LB731V-ZE.BEEWLJG
    chassis: LD42B
    Main Board:
    - PCB No: EBT62800441
    - P/N: EBT62800441
    Panel: LC470DUH (PG)(F1)
    В архиве: LG_47LB731V_LD42B--EBT62800441--eMMC_EEPROM

    Service Mode Screenshoots

    1 download

       (0 reviews)

    0 comments

    Updated

  5. Lg 29mn33v-pz nand,isp,eprom

    By momento21

    LG 29mn33v-pz
    майн 29mn33d/ld31s/eax64991305(1.0) наклейка ebr77200502
    проц LGE2121-MS
    панель v290bj1-le1 rev.c1
    FLASH w25q80dv
    eprom 24c08

    2 downloads

       (0 reviews)

    0 comments

    Updated

  6. LG22MT48VF-PZ

    By игорь35

    LG22MT48VF-PZ
    LD60A MT58/48 EAX66873503(1.2)
    MX30LF1G18AC
    MX25L8035E
    24C256
    HM215EUN-SLMP1-41XX

    1 download

       (0 reviews)

    0 comments

    Submitted

  7. LG 43LH570V-ZD, LD66L/Z EAX66873003(1.0)

    By Иван Зенин

    TV LG 43LH570V-ZD
    Panel HC430DUN-SLVX1-511X
    Main LD66L/Z EAX66873003(1.0)
    712L00M0-006 GL4 64296104 RS71W41EJ1
    В архиве: LD66.user

    6 downloads

       (0 reviews)

    0 comments

    Updated

  8. LG 42LB563V

    By urakov

    LG 42LB563V
    EAX65388005 (1.0)
    CPU: LGE2132; H27U1G8F2CTR, 74LCX244, TPS65282, 25Q80BVSIG, TAS5733, A8303
    LC420DUE (FG)(A3)
    Прошивки считаны с рабочего аппарата, залиты комплектом в плату с перезагрузкой, тв ожил

    1 download

       (0 reviews)

    0 comments

    Updated

  9. LG 28LH491U, LD46/LE46, HC275EXN-ABDR3-41XX дамп EMMC

    By Богдан

    LG 28LH491U
    EAX65588503 1.0
    Rom1
    Rom2
    Rom3
    extcsd
    log z3x

    1 download

       (0 reviews)

    0 comments

    Submitted

  10. LG 55LJ540V, LD75M/LD75H EMMC>EEPROM

    By игорь35

    LG 55LJ540V
    Chassic LD75M/LD75H
    MAIN EAX67129604(1.1)
    SKYWORTH SDL550FY(CDO-901)
    PSU-L6R021
    BD94121F
    24C256
    eMMC Samsung '4FPD3R'

    5 downloads

       (0 reviews)

    0 comments

    Updated

  11. LG 42LF650V, LD/LE51H EAX66207203(1.0), H26M31001HPR

    By Dixon

    MODEL:42LF650V
    MAINBOARD: LD/LE51H EAX66207203(1.0)
    IC8100_EMMC: H26M31001HPR
    IC103_24C256
    PANEL: LC420DUH-MGP1

    3 downloads

       (0 reviews)

    0 comments

    Updated

  12. LG 42PT350-ZK, PD13K EAX64337203(0)

    By panamaboot

    42PT350-ZK
    Main  - PD13K EAX64337203(0)
    24С08
    24С256
    25Q80
    H27U1G8F2BTR
    Прошивка не закодирована и имеет расширение .ntt
    +
    Logic 42T3_CTRL_2D ( EAX62117201 )
    MX29LV160DTT- IC103

    1 download

       (0 reviews)

    0 comments

    Submitted

  13. LG 42PT350-ZD, GP2R EAX63426602 (0)

    By panamaboot

    LG 42PT350-ZD
    Main - GP2R EAX63426602 (0)
    24C08-ic505
    24C1024-ic504
    25Q80-IC503
    H27U1G8F2BTR-IC502
    Прошивка не закодирована и имеет расширение .ntt
    +
    Logic 42T3_CTRL_2D ( EAX62117201 )
    MX29LV160DTT- IC103

    2 downloads

       (0 reviews)

    0 comments

    Updated

  14. LG 32LM580 EAX64317404(1.0)C4_L_TV123

    By saftarsaratov

    LG 32LM580 EAX64317404(1.0)C4_L_TV123
    В архиве:
    Дамп nand HY27UF081G2M рабочий 100%

    1 download

       (0 reviews)

    0 comments

    Submitted

  15. LG 47LB653V EAX65384004 (1.5) LD42B

    By cozerog2019

    LG 47LB653V
    Main EAX65384004 (1.5) LD42B
    Panel LC470DUH(FG)(P1)
    EMMC THGBMAG5A1JBAIR
    В архиве emmc,eeprom-24c256

    3 downloads

       (0 reviews)

    0 comments

    Submitted

  16. LG 49SK7900 UB/D/J71P/ UJ75, EAX67148503, KLM4G1FEPD-B031, 24C256

    By LiVan

    LG 49SK7900 UB/D/J71P/UJ75, EAX67148503,
    eMMC KLM4G1FEPD-B031
    EEPROM 24C256
     Прошивка не закодирована и имеет расширение .bin

    2 downloads

       (0 reviews)

    0 comments

    Updated

  17. LG 42LN5400 LD36B EAX64891403(1.0)

    By cozerog2019

    LG 42LN5400
    MAIN LD36B EAX64891403(1.0)
    NAND H27U1G8F2CTR
    PANEL LC420DUE(SF)(R3)
    T-CON LC500DUE-SFR1
    В архиве NAND,SPI

    1 download

       (0 reviews)

    0 comments

    Updated

  18. LG 37LV570S Main LD12D/E EAX64104702(1)

    By cozerog2019

    LG 37LV570S
    Main LD12D/E
         EAX64104702(1)
    CPU LGE35230
    PANEL LC370EUD(SD)(A1)
    NAND TC58DVG3S0ETA00
    В архиве Nand,24c16,24c1024 и 24c32(t-con)

    2 downloads

       (0 reviews)

    0 comments

    Updated

  19. LG 32LH513U NAND+SPI+EEPROM

    By CHEBSERVIS

    LG LED
    Model: 32LH513U LG 32LH513U-ZE
    Chassis/Version: LD67C
    Panel: HC320DXN-VHVS1-214X
    LED backlight: 32LH51 HD SSC REV05 150925
    T-CON: 6870C-0442B 32/37 ROW2.1 HD VER 0.1
    LED driver (backlight): integrated into MainBoard
    PWM LED driver: MP3378E
    MOSFET LED driver: AOD2922
    Power Supply (PSU): Adapter ADS-45FSN-19 ( 19 V / 2,1 A )
    MainBoard: EAX66805906 1.0
    IC MainBoard: LGE6351, H27U1G8F, MX25L8035E, DT1803A, SN1406035, NTP7515
    Тuner: TDJA-G301D
    Control: EBR80772001

    8 downloads

       (0 reviews)

    0 comments

    Updated

  20. LG 32LB561U-ZC, LC43B / LD43B / LB43T EAX6538803(1.0)

    By bakardjiev_92

    LG 32LB561U-ZC NAND
    LC43B / LD43B / LB43T EAX6538803(1.0)
    Panel  NC320DXN



    9 downloads

       (0 reviews)

    0 comments

    Updated

  21. LG 42LB552 LC43B/LD43B/LB43T EAX65388006(1.0)

    By LiVan

    LG 42LB552 LC43B/LD43B/LB43T EAX65388006(1.0)
    Версия ПО - 03.47.13
    На MB IC1201 - НЕТ
    Матрица - LC420DUE (FG)(A6)
    NAND - IC102 - H27U1G8F2CTR-BC
    SPI - IC1300 - MX25L8006E

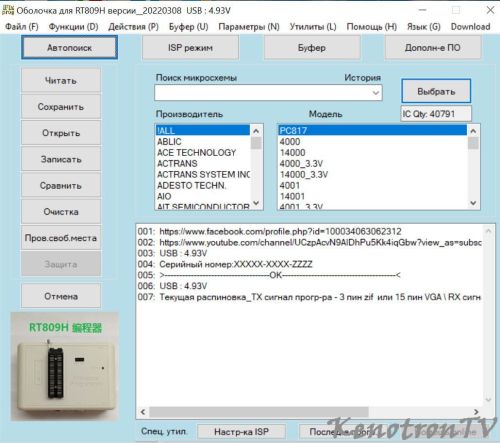

    Добавлена прошивка снятая программатором RT809H (20/04/2018) прошивку снял лично LiVan.
    Прошивки не закодированы!
    NAND - IC102 - H27U1G8F2CTR-BC.bin
    SPI - IC1300 - MX25L8006E.bin
    С контактами все в порядке.Поехали!
    003:  TotalPageNum: 0x100,PageNumInBlock: 64,PageSize: 0
    004:  После "Считывание" появится "Сохранение" в диалоговом окне, после "Запись" появится "Открыть" в диалоговом окне.
    005:  Текущий выбор:NAND_AUTO
    006:  Загружаем в устройство алгоритм программирования......
    007:  Algo update OK
    С контактами все в порядке.Поехали!
    010:  TotalPageNum: 0x100,PageNumInBlock: 64,PageSize: 2112
    011:  HYNIX, H27U1G8F2CTR-BC
    012:  HYNIX, ID: 0xADF1801DADF1801D, 3.3V, CE:1, 8bit, Col: 2, Row: 2, SLC.
    013:  PageSize:2048B, OobSize:64B, BlockSize:128KB, ChipSize:132MB.
    014:  C:\Users\Kenotron\Desktop\Новая папка (33)\LG\LG
    015:  Старт чтения МС......
    016:  Контрольная сумма данных буфера: 16bits_0xB923  32bits_0x4A78B923 :
    017:  Чтение завершено. Заняло 62.26 сек.
    018:  Авто. верификация.
    019:  Все байты проверены и соответствуют.
    020:  Верификация завершена. Заняло 62.31 сек.
    021:  Прошедшее время: 124.6 сек. _Средняя скорость 2221684 байт\сек.
    В архиве для скачивания есть так же старая версия прошивки, но она закодирована   NAND *Coded* под ENTT. *PARDON*

    46 downloads

       (0 reviews)

    0 comments

    Updated

  22. LG 32LY345C EBR78729601(LD4CA_EAX65486303(1.0))

    By uralriva

    LG 32LY345C-ZA.BRUWLJU
    Main Board: EBR78729601(LD4CA_EAX65486303(1.0))
    CPU: LGE2134
    EEPROM: 24C256(IC104_SUM=EADE)
    SPI Flash: MX25L8005(IC1300_SUM=5877)
    NAND Flash: Hynix H27U1G8F2BTR(IC102_SUM=80B2)_Считан ChipProg 481_0BB
    Tuner: TDJM-G101D
    PSU: LGP32-14PL1
    Panel: LC320DUE(FG)(A3)

    4 downloads

       (0 reviews)

    0 comments

    Updated

  23. LG 32LB5610

    By srcan

    LG 32LB5610 (LD44B EAX65361505)







    15 downloads

       (0 reviews)

    0 comments

    Updated

  24. LG 42LS5600, EAX64317403 NAND FLASH K9F1G08U0B@TSOP48

    By Ahmet

    42LS5600 EAX64317403 MAIN BOARD NAND FLASH

    2 downloads

       (0 reviews)

    0 comments

    Updated

  25. LG 39LN5400 NAND H27U1G8F2CTR

    By robespierre

    LG 39LN5400 NAND H27U1G8F2CTR
    Шасси (Main Board)  LD36B  EAX64891403(1.0)
    Panel  T390HVN02.2
    LOG


    4 downloads

       (0 reviews)

    0 comments

    Updated

Sign in to follow this
Followers 0

  • Our picks

    • Orion OLT-32202 (V2P10), TP.S512.PB83, V320BJ7-PE1

      Orion OLT-32202 (V2P10), TP.S512.PB83, V320BJ7-PE1

      LiVan posted a file in ORION,

      ORION - OLT-32202
      Main: TP.S512.PB83
      Panel: V320BJ7-PE1
      Flash: GD25Q64
      Неисправность TV на видео, телевизор включается и виснит на заставке, на пульт не реагирует,
      В архиве 100% рабочий  дамп Spi Flash для прошивки программатором.

        • Отлично!
      • 0 replies
      LiVan

      Picked By

      LiVan,
    • SUPRA STV-LC42T400FL (V1N06), HK.-T.SP9202P53, нет подсветки.

      SUPRA STV-LC42T400FL (V1N06), HK.-T.SP9202P53, нет подсветки.

      LiVan posted a topic in SUPRA,

      SUPRA STV-LC42T400FL (V1N06)
      Main HK.-T.SP9202P53

      Драйвер подсветки OB3350CP
      Неисправность:
      В ТВ отключается подсветка, звук и изображение остается, на матрице MENU рассмотреть можно.
      Отключение подсветки происходит произвольно, может сразу подсветка потухнуть а может полчаса отработать.( со слов клиента)
      В мастерской:
      При поступлении в ремонт тв отработал минут 5 и подсветка отключилась.
      Решение проблемы пришло не сразу.
      Первое на что подумал - светодиоды!
      Открыл крышку, проверил напряжение на OB3350CP

      Все напряжение в норме, когда подсветка работает!
      Когда отключается подсветка напряжение на 2 ноге 0 вольт
      Решил вскрыть панель глянуть на светодиоды...
      Проверка прибором результата точного не выявила, вроде все светодиоды в норме по току большого расхождения нет, все планки отлично светятся.
      Единственное что насторожило и бросилось в глаза, это место во круг диодов, явно подгорело, на одних планках более заметно, на других менее.
      Вообщем снова все планки установил на панель и включил без матрицы! УПсс... Светодиоды моргнули и не засветились.
      А ведь до того как разобрал панель подсветка работала две или три минуты и выключалась.
      Снова проверил ВСЕ! Ни каких проблем все норм. Решил проверить каждый светодиод отдельно на потребление тока, ни каких критических различий не нашел.
      Что же может быть? Телевизор работал, лично принимал в ремонт и вместе с клиентом видел идеальное изображение.
      А теперь все светодиоды вспыхивают и сразу гаснут, светодиод на панели тв горит зелёным, то есть тв остается в рабочем режиме, его можно выключить с ПДУ и снова включить, тогда снова подсветка включится и резко выключится, время не более 2 сек.
      Проверил ещё раз напряжение на драйвере OB3350CP все в норме, кроме напряжения на 2 ноге там оно появляется на секунду и сразу пропадает.
      Решил что проблема в самой микросхеме или в светодиодах. Драйвера такого в наличии не было, решил поменять светодиоды на новые, благо что купил недавно.
      Далее замена светодиодов результата не дала, все тоже самое, подсветка мигает и сразу тухнет.
      Купил две OB3350CP, поменял по очереди все две, но результат тот же.
      Решил что проблема с майном, но для очистки совести решил проверить ещё раз всю обвязку OB3350CP. Очистил клей на разъемах подключения подсветки там тоже есть резисторы, промыл все спиртом и давай под микроскопом все по кругу.... все норм!

      Только один резистор вызвал сомнение, по маркировке он 01C (10 kΩ) а вот на проверку на Омы ведет себя странно то увеличивается, то уменьшается до нормы 10 kΩ.
      Ещё раз все помыл и пропаял данный резистор и Наконец то он ушёл в MΩ.

      Все ремонт завершен, тв собран и поставлен на прогон!
      На фото проблемный резистор выделил, схемы во время ремонта не было, так прозвонил вроде на третью ногу OB3350CP.

      Вообщем ничего нового, кто не работает тот и не ошибается)) Просто ремонт..., я думаю в этом шасси это будет очередная типовуха благодаря качеству резисторов с маркировкой 01C.

        • Положительно
        • Отлично!
      • 0 replies
      LiVan

      Picked By

      LiVan,
    • LG 55LM860V-ZB, L*23E/L*23G/L*23J EAX64503906(1.0) eMMC SANDISK SDIN5D2-4G

      LG 55LM860V-ZB, L*23E/L*23G/L*23J EAX64503906(1.0) eMMC SANDISK SDIN5D2-4G

      san-vai posted a file in LG,

      Chassis: L*23E/L*23G/L*23J
      EAX64503906(1.0)
      eMMC SANDISK SDIN5D2-4G
      SoC: LG1152D-B2
      AUX_SoC: LG1152AN-B2
      SUB_MiCOM: R5F100GEAFB
      FRC: LG1132
      Дампы сняты с полностью рабочего ТВ .
        • Спасибо
        • Отлично!
      • 0 replies
      LiVan

      Picked By

      LiVan,
    • DEXP H39D8000Q, CV338-U42 eMMC Samsung KLM8G1GETF

      DEXP H39D8000Q, CV338-U42 eMMC Samsung KLM8G1GETF

      san-vai posted a file in NAND FLASH TFT(LCD) PDP TV,

      DEXP H39D8000Q
      main CV338-U42
      eMMC Samsung KLM8G1GETF
      Проц MSD6A338
      Panel LC320TA2A
      Прошивка eMMC все разделы.Полностью с рабочего ТВ.
        • Спасибо
        • Отлично!
      • 0 replies
      LiVan

      Picked By

      LiVan,
    • KIVI 55UK30S, MSD6586

      KIVI 55UK30S, MSD6586

      Неизвестный posted a file in LCD TV Service manual,

      KIVI 55UK30S
      Шасси (Main Board) MSD6586
      SERVICE MANUAL LED TV

      • 0 replies
      LiVan

      Picked By

      LiVan,
