SAMSUNG UE55KU6510U , JAZZ_L_BUILT-IN , CY-VK055HGLV8V , the complete set 1.0.0

   (0 отзывов)
verniy68
 Поделиться

5 изображений

Информация о файле

model : SAMSUNG UE55KU6510U

panel : CY-VK055HGLV8V

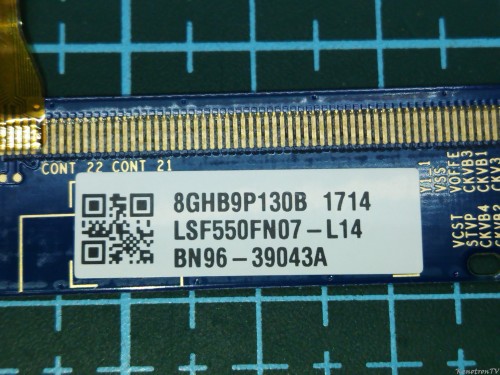

matrix : LSF550FN07-L14

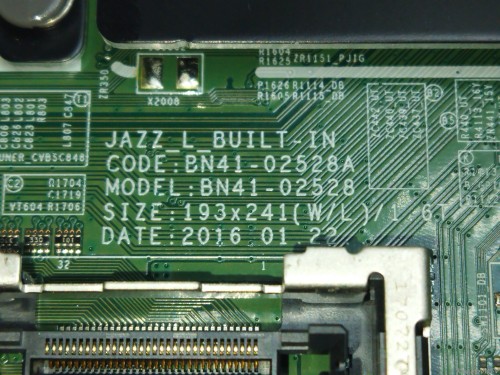

platform : JAZZ_L_BUILT-IN

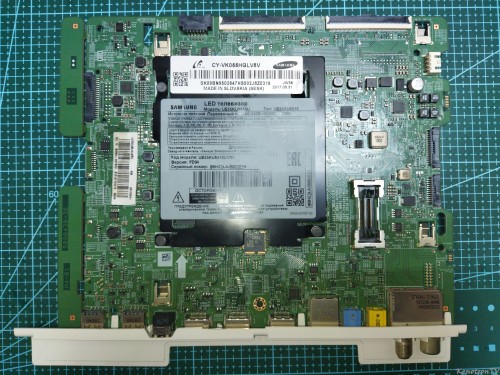

shassis : BN41-02528A

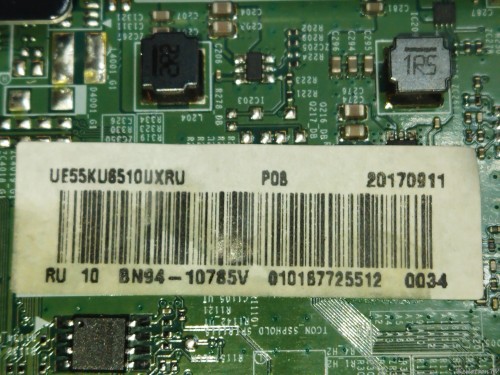

main : BN94-10785V

CPU : SDP1531

eMMC : THGBMH6C1LBAIL

spi-flash : W25Q80DVSIG

spi-flash : W25Q40CLSIP

eeprom : 24С512С

В архиве полный бекап eMMC + spi-flash(2) + eeprom



Спойлер

SDMMC Тест контактов...Норма
UFPI тип сокета MMC, макс. шина 8-Бит
eMMC ID 110100303038473330000D89ADEA14D7, DAT0
eMMC Инфо Toshiba '008G30', size 7.28 ГиБ, SN 0D89ADEA, Янв 2017
eMMC режим 1-Бит, Transfer режим, TI 1, Дрв. 0, частота 26МГц
eMMC детальная информация:
OCR 0xC0FF8080 (3V3/1V8)
CID 110100303038473330000D89ADEA14D7 (Toshiba 008G30, SN 0x0D89ADEA (227126762), Янв 2017)
CSD D02700328F5903FFFFFFFFE7864000A7
Ревизия устройства [192] 0x08 (MMC v5.1)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0x8F5 (Class 0, 2, 4, 5, 6, 7, 11)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x01 (0-10% использовано)
Время жизни памяти типа B 0x00 (Не определено)
Функция Reset [162] 0x01 (Постоянно включен)
Конфигурация загрузки [179] 0x48 (Загрузка с BOOT1, доступ к USER, ACK)
Шина загрузки [177] 0x02 (8-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Да, ENH, EXT 0x03, SYS CODE, NON-PERS)
Разделы завершены [155] 0x00 (Нет)
Поддержка Reliable write [166] 0x15 (RPMB 8K, R/W)
FFU режим [443] 0x01 (Поддерживается)
USER  раздел, размер 0x01D2000000 (7.28 ГиБ)
BOOT1 раздел, размер 0x0000400000 (4 МиБ)
BOOT2 раздел, размер 0x0000400000 (4 МиБ)
RPMB  раздел, размер 0x0000400000 (4 МиБ) Счетчик 288 (0x120)
eMMC Дамп, 512 байт (USER)
00000000 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000010 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000020 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000030 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000040 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000050 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000060 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000070 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000080 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000090 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000100 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000110 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000120 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000130 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000140 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000150 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000160 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000170 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000180 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000190 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 80 00 | ................
000001C0 02 00 EE FF FF FF 01 00  00 00 FE FF E8 00 00 00 | ..îÿÿÿ....þÿè...
000001D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 55 AA | ..............Uª
eMMC полный бэкап...7.29 ГиБ
Текущая папка 'C:\Users\Admin\Desktop\Work\Desktop\ufpi\Samsung UE55KU6510U'
Сохранение данных в Файл 'emmc_backup.txt'...Норма
Сохранение данных в Файл 'cid_backup.bin'...Норма
Сохранение данных в Файл 'csd_backup.bin'...Норма
Сохранение данных в Файл 'ext_csd_backup.bin'...Норма
Сохранение данных в Файл 'BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0xF464234F
Завершено за 1.31 секунд(у). Скорость загрузки кода 3.05 МиБ/сек.
Сохранение данных в Файл 'BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 1.33 секунд(у). Скорость загрузки кода 3.01 МиБ/сек.
Сохранение данных в Файл 'RPMB_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC RPMB с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x22549623
Завершено за 4.73 секунд(у). Скорость загрузки кода 865.96 КиБ/сек.
Сохранение данных в Файл 'USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Чтение eMMC USER с адреса 0x00000000, размер 0x1D2000000...Норма
Контрольная сумма CRC32 0xBA298F3C
Завершено за 40 мин. 58 сек. Скорость загрузки кода 3.03 МиБ/сек.



Что нового в версии 1.0.0   Просмотр изменений

Размещено

Для этой версии изменений нет.
