Leben 32 CV358H-T42 (MStar MSD6A358) LSC320AN10

Состав телевизора (по прошивке)

Модель: Leben 32

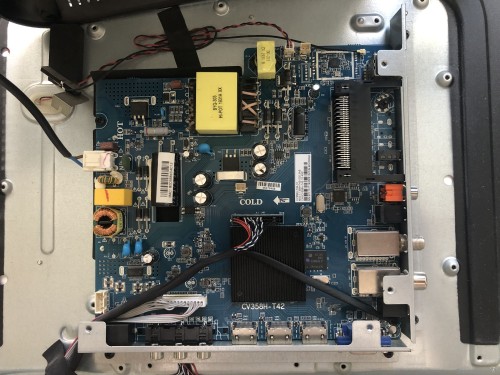

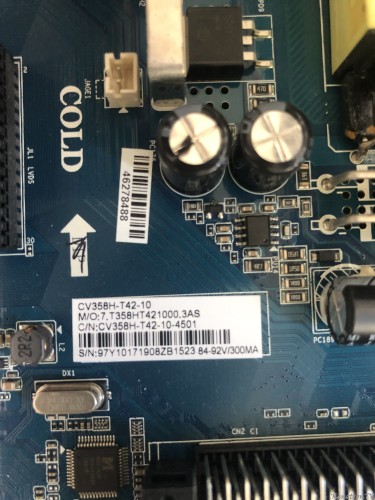

Main: CV358H-T42 (платформа MStar MSD6A358)

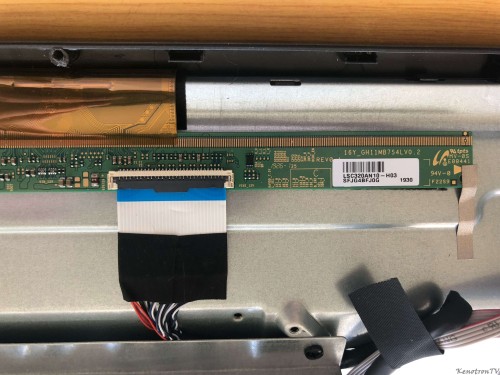

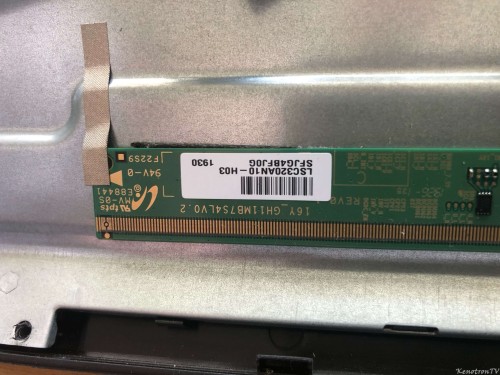

Панель: LSC320AN10
Разрешение: 1366×768 (HD Ready)

Подсветка:

ток: ~300 mA

драйвер встроен в плату (управление с SoC, шимка внутри)

Память:

eMMC: 1.0 GB (основная система)

Boot раздел внутри eMMC (boot0/boot1)

ПО:

ветка: WILDRED

версия: SW 20191019111042

дата сборки: 19.10.2019

Состав дампа / прошивки

CtvUpgrade.bin

основной файл для обновления через USB

внутри:

kernel

rootfs (system)

logo

настройки панели (частично)

mboot.bin

загрузчик (bootloader)

инициализация:

DDR

питание

LVDS

при его повреждении ТВ не стартует

rom_emmc_boot.bin

загрузочная область eMMC (boot0/boot1)

содержит первичный код старта

MD5 (контроль):

CtvUpgrade.bin → 81f6c60bdce587fa34d5fc21b48be02e

mboot.bin → 6d4629d6d01c2857a6b478030ebaa9cc

rom_emmc_boot.bin → 53e60692719a8a298bf395855afb1b88

если MD5 не совпадает — не шить

Обновление ПО через USB

Подготовка флешки

формат: FAT32

объём: 2–8 ГБ (лучше простая старая флешка)

в корень:

CtvUpgrade.bin

Способ 1 — штатный (если ТВ запускается)

Меню → Обновление ПО → USB

выбрать файл

дождаться окончания

Способ 2 — аварийный (если не грузится)

Типовуха для CV358:

Отключить ТВ от сети

Вставить флешку

Зажать кнопку POWER (или VOL+) на плате/корпусе

Подать питание

Держать кнопку до начала прошивки

Признаки:

мигает индикатор

может появиться полоса/логотип обновления

Практика и нюансы

Эта прошивка привязана к панели LSC320AN10
→ чужая даст:

инверсию

неправильные цвета

проблемы с подсветкой

Через USB шьётся только CtvUpgrade.bin

Если ТВ:

висит на логотипе → хватает USB

не стартует → возможен убитый mboot

полный труп → уже программатор:

rom_emmc_boot.bin

mboot.bin

Перед прошивкой проверь

STBY 3.3V

питание eMMC (3.3V / 1.8V)

нет просадки по ядру (~1.2V)

кварц живой

(часто проблема не в прошивке, а в питании — особенно кондёры по eMMC)

Итог

CtvUpgrade.bin — обновление через USB

mboot.bin — загрузчик

rom_emmc_boot.bin — старт eMMC

Платформа CV358 — ремонтопригодная, но чувствительна к питанию и “битому” boot.
