ШИМ аналоги и замена с переделкой и без изменения схемы.

Микросхемы модулей питания и их аналоги...

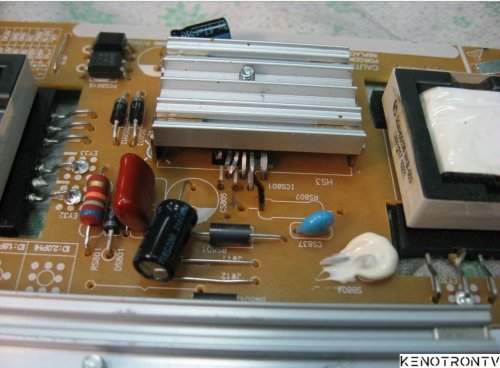

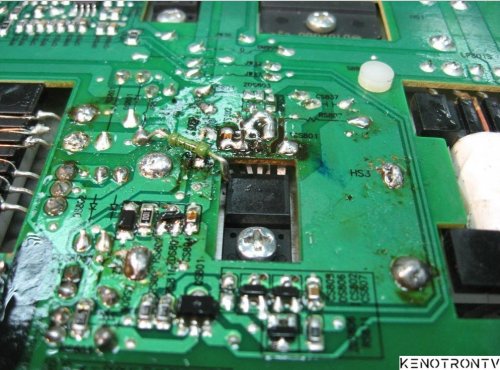

STRW6052 замена с небольшой переделкой схемы на DM0465R Не было STRW6052 (и её аналогов STRW6051 и STRW603 ).

С небольшой перепайкой по datasheet и добавлением пускового резистора 75-100к. поставил DM0465R.

THOMSON T24C99H шасси?

Шим с маркировкой KTP35B (6)pin не опознан.

Без переделок подошел LD7550BBL (маркировка Fhp506 ).

по распайке должен подойти LD7535 (73D15a), (1E1) и SG6848 (EA421)

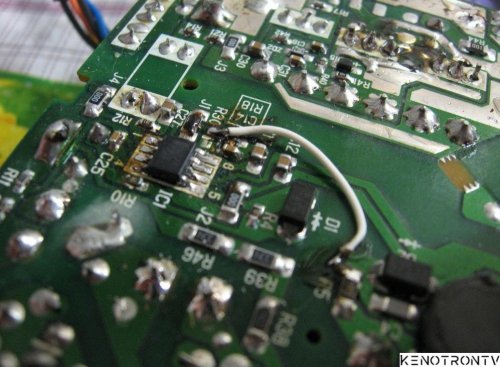

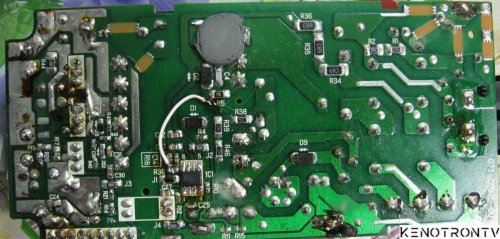

SHARP LC-15B4E adapter UADP-A034WJPZ 12в, 4,5a . Шим FA5511 (8pin) заменил на NCP1207.

C переделкой по 1ноге.

Резистор (R18 91ком) отпаять от GND и подключить к R5 -вывод обмотки подпитки питания шим. 7 и 8 выводы оставить NC.

В блоке питания UE-3470-1SUN-LF Шим FAN6754MRMY (6754MR) стоит в

TOSHIBA 23EL933RK , 23EL934RK также эта м/сприменяется в

TOSHIBA 32L2353RB UE3790-01UN-LF . Заменил без доработок на

FAN6742MR (6742MR) из блока питания DPS-65TP-3 75018788 POWER MODULE от TOSHIBA 22DV703R

TOSHIBA 32AV703R

В блоке FSP132-3F01 75018688 заменил шим SSC9502 (18pin)

(в схеме DDA014) на SSC9512S с блока 715G4738-P1B-H20-002U от PHILIPS 32PFL5406H/60 TPM6.1E LA

LCD монитор SAMSUNG 920NW LS19HANKSM

LIPS ILPI-036 Rev.B

переделка схемы с шим NCP1337 на NCP1207A
