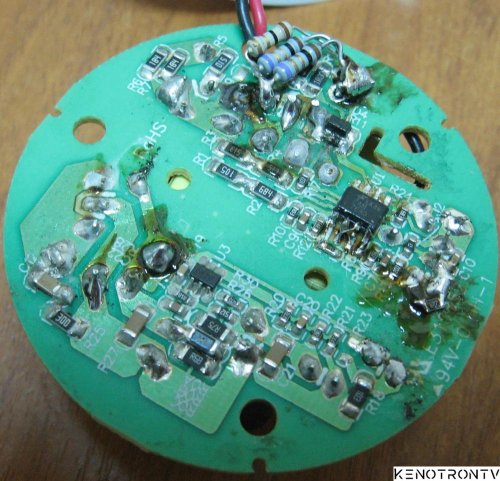

PAR38-Blue Spot E26 . Лампа LED .

Замена AP1661 (маркировка 1661M E1(8pin).) на FAN7530.

Ремонт самой лампы чисто спортивный интерес, но использованный вариант замены может пригодиться при ремонте телевизоров. AP1661 м/с чаще используется как прекондиционер в БП. В данном «агрегате» используется как ШИМ. Микросхемы отличаются включением 2 и 3 выводов, надо поменять местами.

В моём случае после этого всё равно не запустился, не хватало подпитки 1 вывод. Здесь подключено через оптопару.

Пришлось добавить пару чиповских резистров ~40kOm параллельно оптрону.

В классической схеме ТВ скорее всего не понадобится, там с делителя на выходе.
