Микросхемы УНЧ, их аналоги и схемы включения

TDA7056B 5 W mono BTL audio amplifier with DC volume control

TDA7056A 3 W BTL mono audio output amplifier with DC volume control

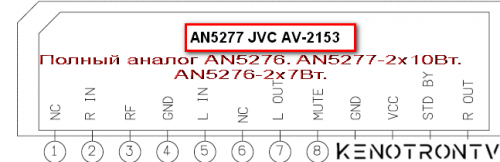

AN5277 Chassis S3ES, AN5277 JVC AV-2153, AN5277

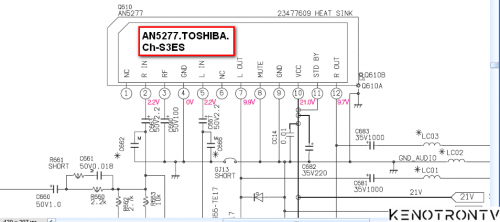

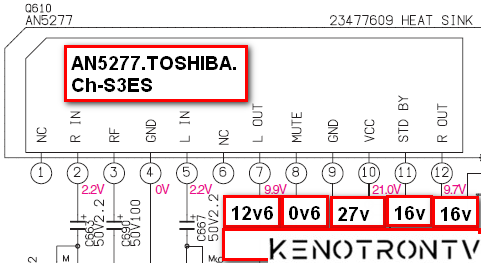

TOSHIBA Chassis S3ES

FAN7005 200mW Stereo Power Amplifier with Shutdown

Аналог УНЧ LA42351 ( 5W 2-канальный усилитель мощности AF с регулятором громкости DC) в интернете отсутствует,

вот возможные варианты замены.

LA42351 вариант замены на LA4285.

Установка R - 0,25W 680 ом с 7 ноги LA4285 на 9 ногу LA42351.

Далее крепим вверх ногами на радиатор

1н LA4285 к 3 -10 LA42351 (корпус)

2 н LA4285 к 3 -10 LA42351 (корпус)

3 н LA4285 к 4 LA42351 (вход звука)

4 н LA4285 к 3 -10 LA42351 (корпус)

5 н LA4285 к 6 LA42351 (регулировка звука)

6 н LA4285 к 1 LA42351 (обвязка)

7 н LA4285 через 680 ом к 9 LA42351 (обвязка)

8 н LA4285 к 3 -10 LA42351 (корпус)

9 н LA4285 к 8 LA42351 (выход)

10 н LA4285 к 7 LA42351 (питание +18 вольт)

Также смотрим вариант замены : LA42351 на TDA1013B

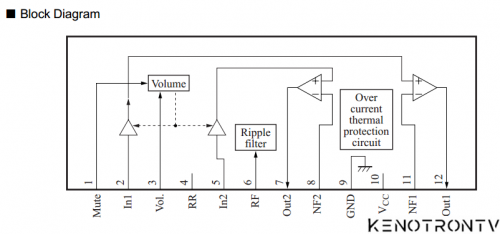

AN5274

4.0WX2(18V,8om) Power Aplifier withMute Function and Volume Control
