Номинал сгоревшего резистора.

   (0 отзывов)

5 изображений

Информация о файле

Определение номинала неисправного резистора.

Часто при ремонте радио аппаратуры возникают проблемы, какой это резистор?

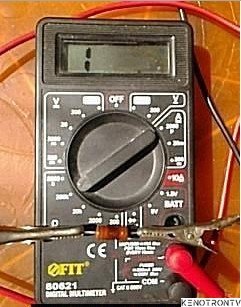

Если он весь черный,загоревший копотью.в обрыве - маркировки не видно.

Пр. схемы нет или не совпадает.

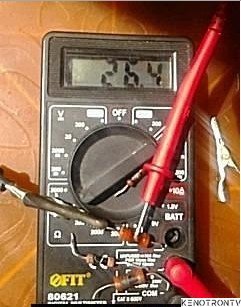

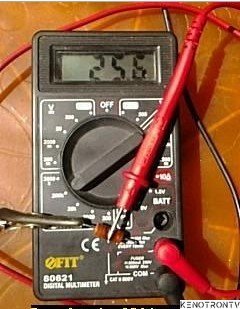

Острым ножом или скальпилем счищаем с него горелую краску до блеска напыления и замеряем прибором с обоих концов до обрыва.

Естественно плюсуем показание и получаем приблизительно существующий его номинал.

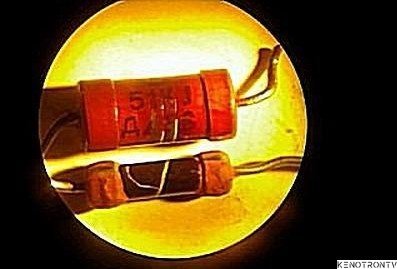

Образцовый резистор 51к.

Считаем 25,6к + 26,4к = 52к.

Разброс 1к. из за подгорелости напыления резистора.
