Горизонт 54CTV-678T-I-29, Chassis 12.6, с прогревом увеличивается яркость
В ремонте тв Горизонт 54CTV-678-I-29
При включении телевизор запускаетя, появляется нормальное изображение, но после
трёх минут работы начинает потихоньку прибавляться яркость с появлением обратного хода луча
поработав где то шесть минут изображение уже не различимо и яркость прёт на всю, такое
впечатление, что нет питания ВУ Оно то и было проверено в первую очередь и составило 198в
при этом значение с прогревом не меняло. Были проверены также напруги на катодах около 140в
Напряжения на стабах. 9в и 5в тоже в норме. Проверив цепочку BCL опять вернулся на ПК

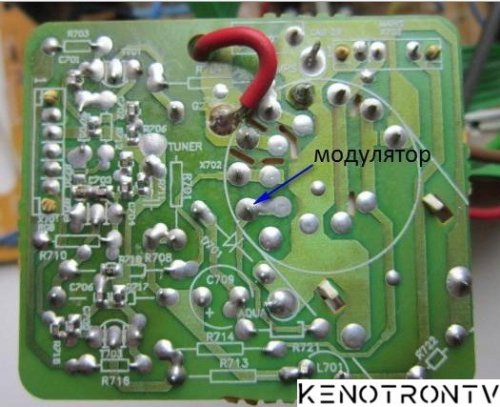

При замере U на модуляторе обнаружил, что не сидит он на корпусе как указанно в схеме (было 0,2в)

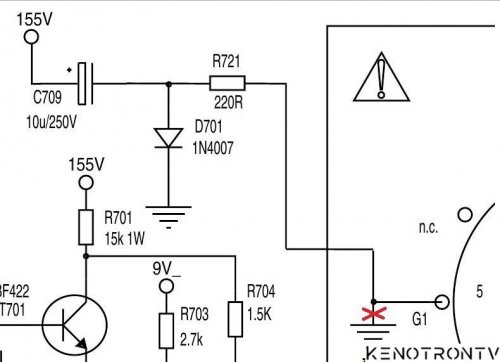

При этом сам модулятор соединяется с минусом C709 через резистор 220ом

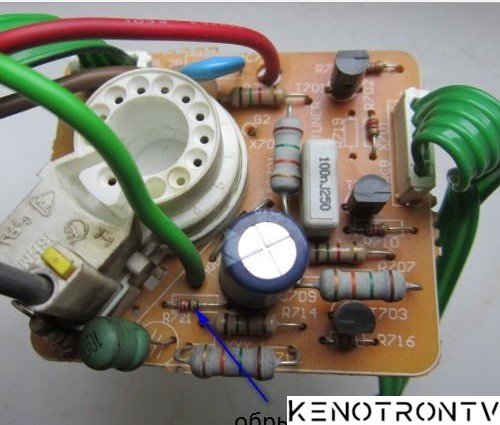

Этот резистор R721 как раз и оказался в обрыве
После замены резистора телевизор заработал нормально, при этом напряжение на G1
составило в среднем около -5в и менялось от -2в до -7в в зависимости от картинки.
