Yasin 40E9000, QV400WHB-N10 Rev.1.1, TP.T950ST.PB752(N), eMMC: Rayson RS70B08G3 S03F

   (4 отзыва)

2 изображения

Информация о файле

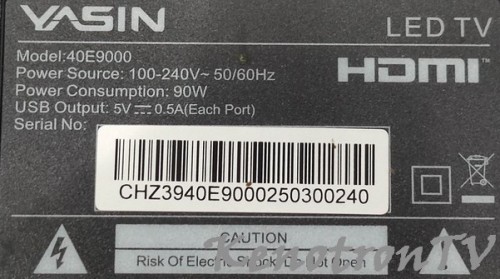

Yasin 40E9000

Panel : QV400WHB-N10 Rev.1.1

main: TP.T950ST.PB752(N)

eMMC: Rayson RS70B08G3 S03F

В архиве есть фото точек подключения eMMC

Спойлер

SDMMC Тест контактов...Пропуск!

UFPI тип сокета MMC, макс. шина 8-Бит

eMMC ID EC2900415432533338202C6769A41CD3, DAT0

eMMC Инфо Manufacturer 0xEC 'AT2S38', size 7.23 ГиБ, SN 2C6769A4, Янв 2025

eMMC режим 1-Бит, Transfer режим, TI 1, Дрв. 0, частота 52МГц

eMMC детальная информация:

OCR 0xC0FF8080 (3V3/1V8)

CID EC2900415432533338202C6769A41CD3 (Manufacturer 0xEC AT2S38, SN 0x2C6769A4 (744974756), Янв 2025)

CSD D02F01328F5903FFFFFFFFEF8E4000D3

Ревизия устройства [192] 0x08 (MMC v5.1)

Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)

Классы команд 0x8F5 (Class 0, 2, 4, 5, 6, 7, 11)

Скорость обмена 0x32 (26МГц)

Информация о конце жизни 0x01 (Норма)

Время жизни памяти типа A 0x01 (0-10% использовано)

Время жизни памяти типа B 0x01 (0-10% использовано)

Функция Reset [162] 0x01 (Постоянно включен)

Конфигурация загрузки [179] 0x08 (Загрузка с BOOT1, доступ к USER)

Шина загрузки [177] 0x00 (1-Bit SDR, Reset to 1-Bit)

Поддержка разделов [160] 0x07 (Да, ENH, EXT 0x03, SYS CODE, NON-PERS)

Разделы завершены [155] 0x00 (Нет)

Поддержка Reliable write [166] 0x15 (RPMB 8K, R/W)

FFU режим [443] 0x01 (Поддерживается)

Размер блока стирания 0x80000 (512 КиБ)

USER раздел, размер 0x01CE800000 (7.23 ГиБ)

BOOT1 раздел, размер 0x0000400000 (4 МиБ)

BOOT2 раздел, размер 0x0000400000 (4 МиБ)

RPMB раздел, размер 0x0000400000 (4 МиБ) Ключ аутентификации не записан

eMMC Дамп, 512 байт (USER)



  • Отлично! 2
  • Спасибо 1

Обратная связь

Вы сможете написать отзыв только после скачивания файла.


TASHATOV

   1 из 1 пользователь отзыв оказался полезным 1 / 1 пользователь

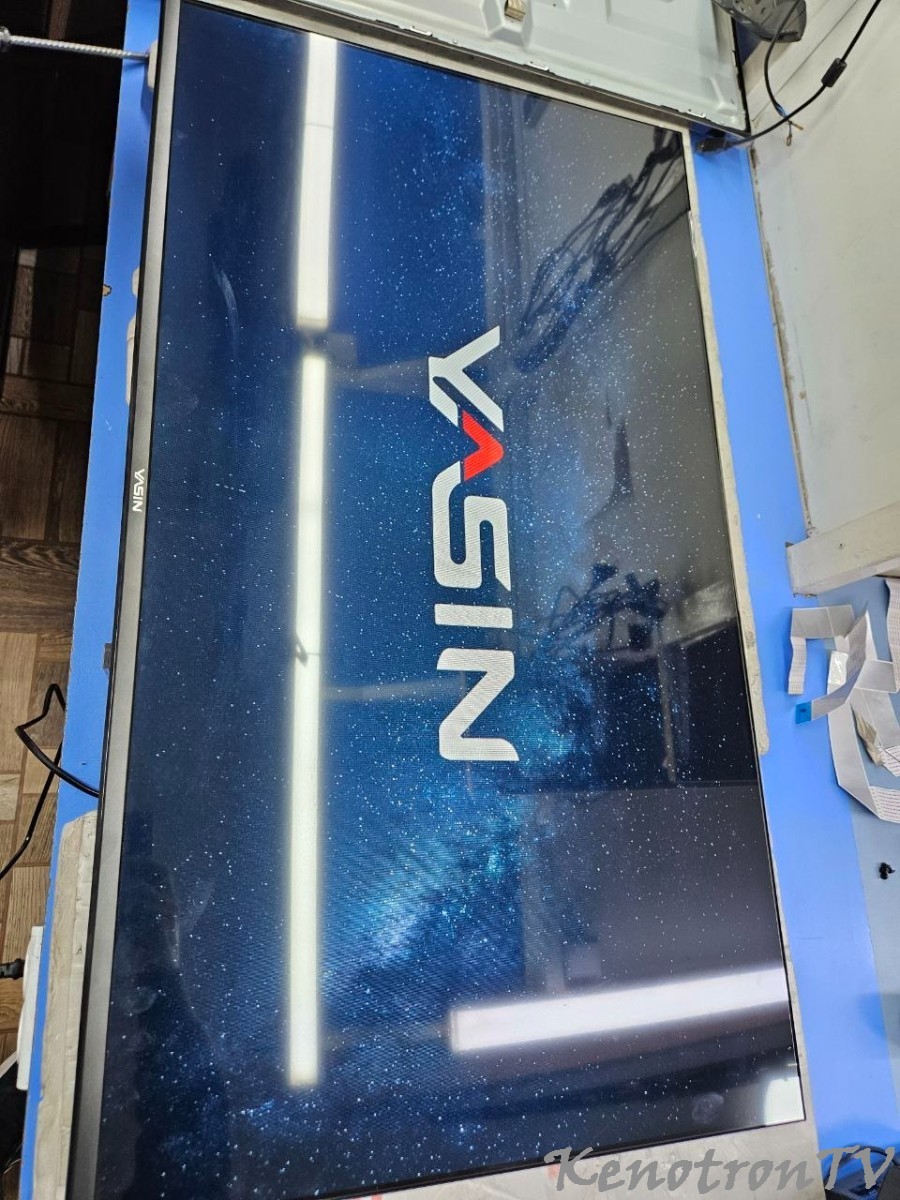

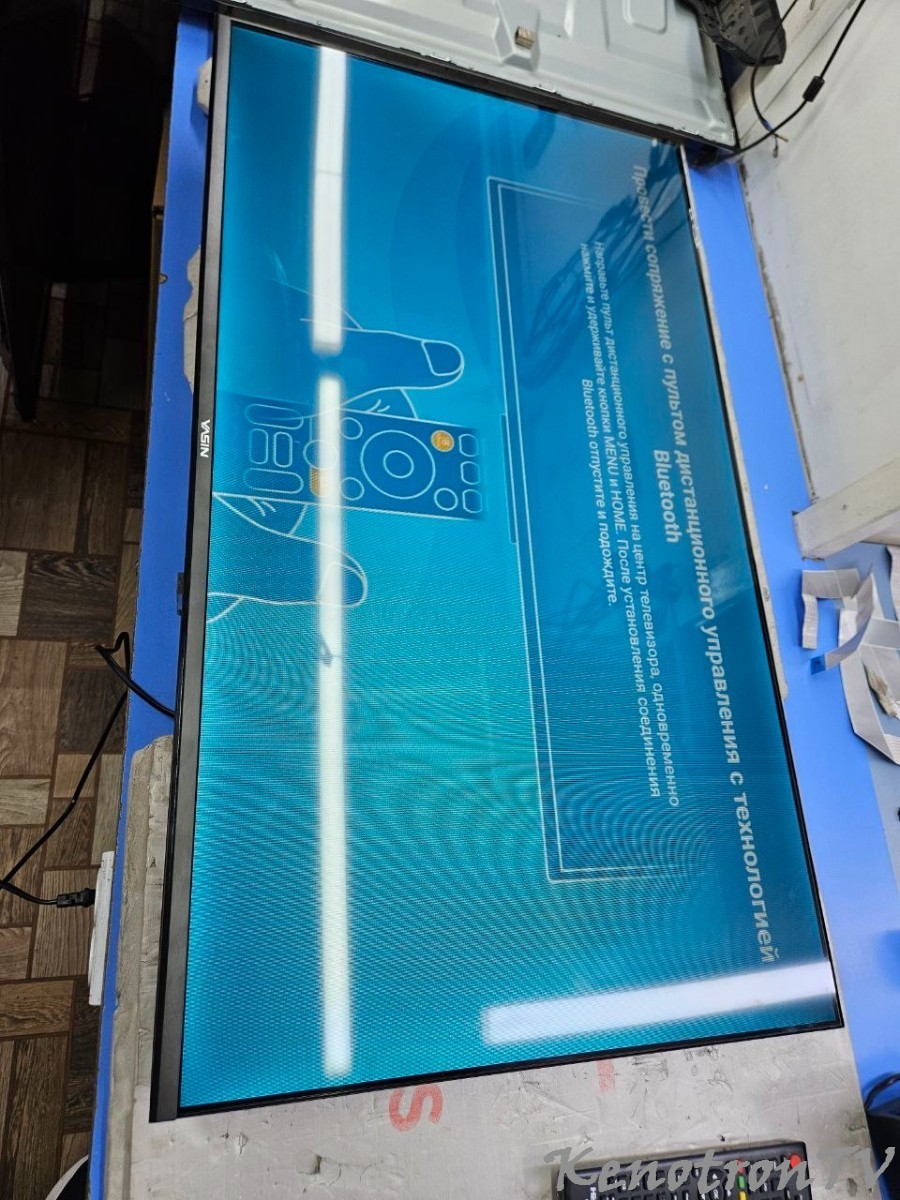

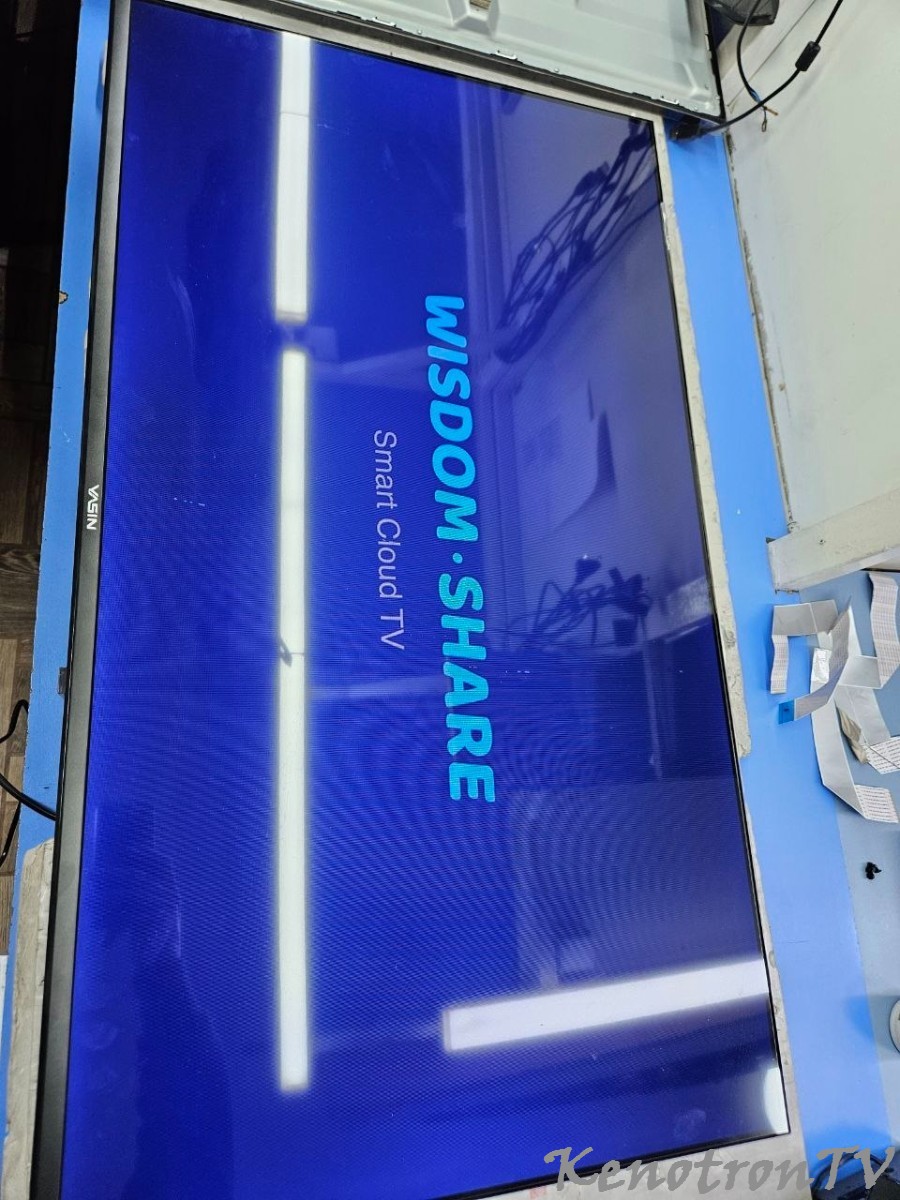

ЗДРАСТВУЙТЕ ЕЩЕ РАЗОК ПРОШИВКА ПОДОШЛА ТОЧНО КАК ПО ОПИСАНИЮ. ДЛЯ ПРОШИВКИ ПОЛЬЗОВАЛСЯ ПРОГРОМАТОРОМ UFPI . ПРИ ВКЛЮЧЕНИ ТВ ТВ ПЕРЕШЕЛ В РЕКАВЕРИ.ПОСЛЕ СБРОСА ВСЕ НОРМАЛЬНО СПАСИБО МОДЕРАТОРАМ ОГРОМНОЕ

photo_2081-09-14_19-09-39.jpg photo_2081-09-14_19-09-08.jpg photo_2081-09-14_19-09-42.jpg

  • Отлично! 1
Abdimatin

   1 из 2 пользователя отзыв оказался полезным 1 / 2 пользователя

У меня телевизор LED TV 43g8000 с программатором RT809H хотел прошит но при считывание BOOT1 и BOOT2 при 50% дает ошибку. Отдельно User тоже считал но при 99%дает ошибку считывание. Думаю у EMMC есть дефект.

Сергей Коньков



Yasin 40E9000, QV400WHB-N10 Rev.1.1, TP.T950ST.PB752(N), Rayson RS70B08G3 S03F подошло.

Но пришлось повозиться шил и в колодке и через isp z3x, каждый раз разный результат, то на заставке, то ребут, то не включается. Несмотря на отличный смарт микросхемы, заменил ее на H26M41204HPR и все завелось.

IMG_20261103_115937[2].jpgIMG_20261103_115941[1].jpgIMG_20261103_115951[1].jpgIMG_20261103_120002[1].jpgIMG_20261103_120044[1].jpg

  • Отлично! 2
bauervd



спасибо помогло

×
×
