Samsung CS-6277PTR , Chassis: SCT51A
СОСТАВ :
CPU - CXP853-40A-302S(наклейка RM-132ER)
EEPROM - 24C08P
SMPS - STR-S6709
Video - TDA4780
Color Transient Improvement - TDA4566
AN5342K
Delay - TDA4665
Vertical - TDA8350Q
Tuner - TECC0889PA19C
Sound - TA8216
RGB Amp. - TDA6101Q
TXT - SAA5281P/R
RGB switching - TEA5114A
Horizontal Driver - TDA8143
FBT - FTR25A002
HOT - 2SD1887
Дефект : Неустойчивая картинка , отсутствует синхронизация по строкам, цикличный срыв по кадрам.
При наличии чёткого сигнала на антене , восстанавливается на полминуты - минуту. В PIP дефект также присутствует.
Показания : Напряжения на БП промеряны , соответствуют схеме, напряжения тюнеров присутствуют.
Так как у нас дефект общий для двоих тюнеров , решил проверить блок IF-module.

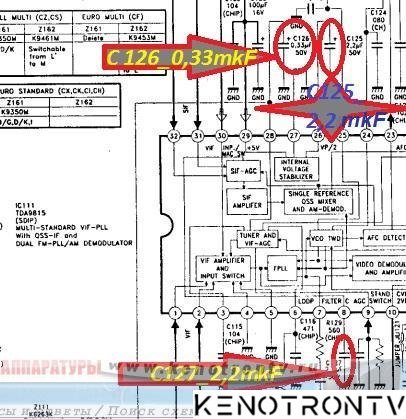

В результате проверки выявил усохшие электролиты С125, С126, С127
С125 и С127 установил 4,7mkF*63V , а С126 0,47mkF*50V
После замены вышеупомянутых дефект исчез.
