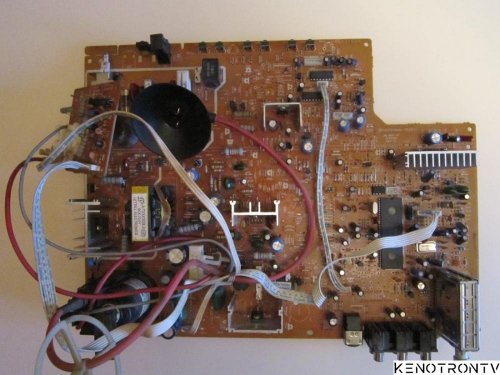

ТВ Elenberg 2163 , PAEX 0159A поступил в ремонт после грозового разряда с заявленной неисправностью - не включается.
Состав тв:
8821CPNG5UU5 - процессор
24C16A - память
UVC68K9VCK - тюнер
STV9302A - кадровая
TT2140 - стр. транз-р
BSC25-N0802ER - тдкс
C5586 + C3807 - питание
TDA7496SA - унч



Ремонт питания затруднений не вызвал, оно обычное на трёх транзисторах с оптроном,
были заменены оптрон, стаб на 6.2в и два транзистора c1815 , A1015 и питание завелось, прошёл и запуск развёрток,
но на экране в углу высветилась надпись - "защита" (на русском языке).
Потребовалась установка перепрошитой НОВОЙ памяти, родная не писалась.
Прошивка этого шасси есть на сайте. Настройки на станции прошли, программы запомнились, думал на этом всё.
Подключаю звук - его нет. Унч собран на TDA7496SA.
Осциллом посмотрел входа - сигнал есть, регулировка есть, MUTE в порядке,

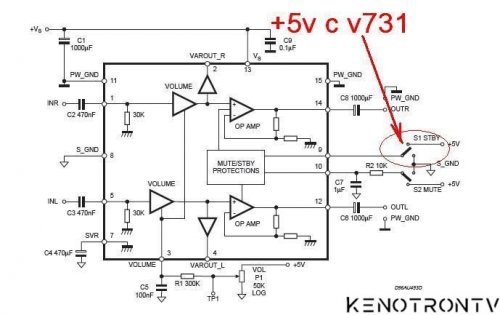

а вот на ноге STBY (9)- присутствует +5v, на выходах соответственно тоже ничего нет.

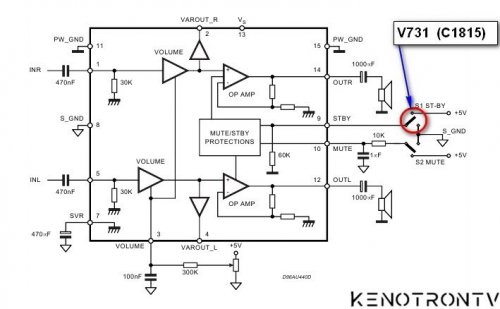

STBY микросхемы управляет транзистор c1815, поз. номер v731, Его прозвонка показала утечку Э-К.
После замены звук появился, всё ОК.
TECHNO TS-2105F шасси PAEX0159B
Пришёл данный аппарат с неисправностью нет звука, по НЧ звук также отсутствует.
Убедившись в работоспособности динамиков, приступил к проверке УНЧ. На этом телевизоре он собран намикросхеме TDA7996SA.
Подал на её входы сигнал 1кГц, а в ответ тишина. Замеры напряжений на ней выявилиотклонения на 9н.
В рабочем и дежурном режиме на ней было 3,4В, а должно быть так.
Для большей наглядности 9н- деж. реж. 3,4В, рабоч.реж. 0,1В10н-деж.реж. 4.9В, рабоч.реж. 0,1В (4,9В при сигнале MUTE)
Проблема ещё в том,что в схемах на этом шасси УНЧ собрано на другой микросхеме.

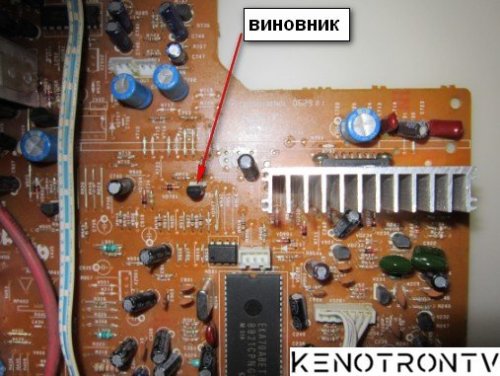

Прозвонив от 9н. TDA7496SA по дорожкам ''вышел'' на транзистор V731 (C1815)
Он и оказался виновником торжества, хотя и звонился как рабочий (видимо обрыв перехода К-Э)
За полгода встретил вторую подобную поломку.
