ROLSEN C21SR45 platinum ch KD-035B

Телевизор ROLSEN C21SR45 platinum

Поступил в ремонт от другого мастера с проблемой не включается.

При визуальном осмотре были видны вспухшие конденсаторы во вторичных цепях питания

С556, С555, С315, С314, С305-все на 470/25в- были заменены без измерений,

после проверки ESR -метром (ESR-micro v4.0s)

были заменены С524-47/50в-в первичке питания,С304- 100/35в вольтдобавка кадровой, С459 1/400в в коррекции,

тут же был заменён диод FR107.

Так же визуально была обнаружена лопнувшая кадровая LA78041, заменил на STV 9302A.

После этих замен ТВ всё равно не включился.Напряжение питания со 125в при запуске падало до "0".

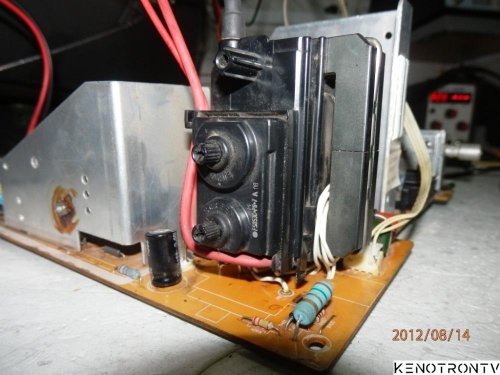

Неисправен оказался ТДКС BSC26-01N4017G1.

В наличии такого не оказалось и было принято решение заменить на подходящий из имеющихся.

Критерием отбора послужило питание В+, которое в данном ТВ было 125В

(труба SLIM) решено было поставить ТДКС от tv SAMSUNG FSV-20A001.

Для работы кадровой пришлось формировать два напряжения- +14в и -14в.

Первое было погашено одним витком намотанным на сердечник по +16в в противофазе, +14-намотал два витка на сердечник.

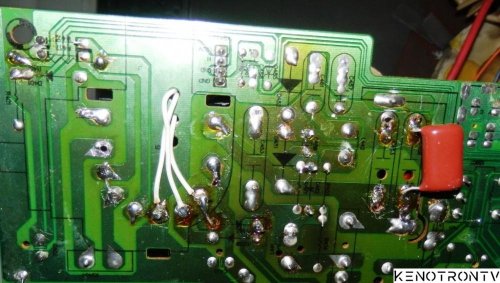

Дорожки со стороны печати решил не резать,провода от транса вывел в соответствующие разводке отверстия, а массу и ABL посадил в плату на жёстких выводах для устойчивости ТДКС.

После включения пришлось подогнать размер по горизонтали с помощью ёмкости 1,5n/1600в параллельно имеющимся коллекторным НОТ.

Ещё пришлось сменить провода идущие с разьёма на ОС и позистор на петле 9R на два вывода.

Вот вроде и весь ремонт
