PHILIPS 21PT5317/60 ch. L01. 1A AC

Марка (бренд) аппарата:PHILIPS

Модель: 21PT5317/60

Шасси: L01. 1A AC

Состав TV:

Проц. управления:TDA9552H/N3/3I1410

Видеопроцессор:

Питание:TEA 1507

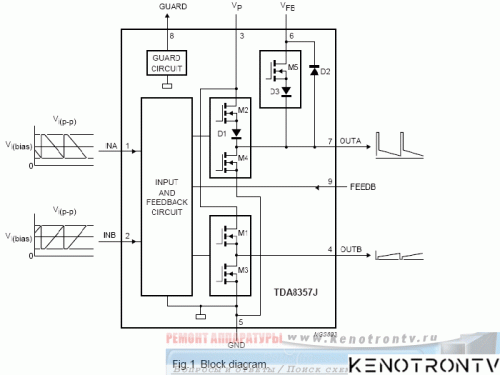

Кадровая: TDA8357J

УНЧ: AN7580

Прочее:24C16WP, JF0501-2135,BU4508DX

Краткое описание проблемы: ГОРИЗОНТАЛЬНЫЕ ПОЛОСЫ ПО ВСЕМУ ЭКРАНУ.

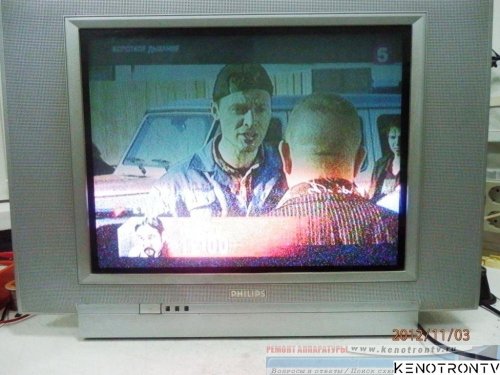

Неисправность ТВ выглядит см. фото:

По виду определил как неисправность кадровой развёртки.

При ремонте были произведены измерения напряжений модуля питания - 127в -В+ ; и 3,3 В .

Питание чистое, без пульсаций. Ёмкости проверены на ESR. На кадровой питание 12,2 В и второе питание 52 В.

ТВ поступил с этим дефектом, как проявляющимся после 10-20 мин работы.

После вскрытия дефект проявился сразу, но при простукивании платы пропадал. После пропайки шасси дефект стал постоянным.

Решение вопроса:

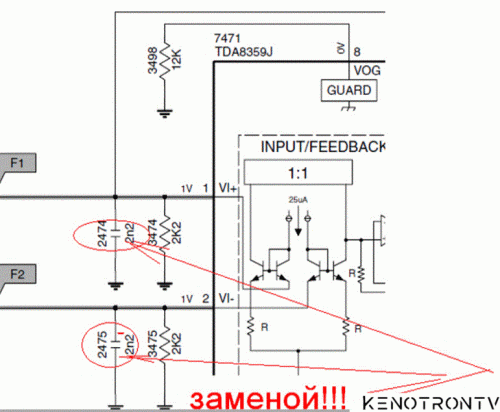

Оторвал от входов кадровой ёмкости по 2n2, включил- помех нет.

Замеряю - обе показывают номинал. (2n4 и 2n7), до этого я их тоже выпаивал и замерял, но не пробовал менять,

Вот так, Это ещё раз доказывает- строчная и кадровая ёмкости проверять ТОЛЬКО заменой.
