Трансформаторы инверторов
У кого есть подобная информация добавляйте в этой теме
SAMSUNG LE37M87BDX BWT TU37EO
панель T350HW02 V.2 AUO
инвертер DARFON V183 H4.V1838.461
трансформатор 6024B75IA06(GP)-04 без доработок заменил на 6020B725009(GP)-02 с инвертера неизвестного SAMSUNG 37".
Пришел второй раз (тема выше, январь)
TOSHIBA 32WL66Rs
панель V315XW02 V.1 AUO
инвертер 4H.V0708.381/B1 E206453 V070
дефект опять обрыв трасформатора 4010Q645 250 (GP).соседний с предидущем заменённым.
Поставил транс 4004L549031(GP) с инвертера DARFON 4H.V1448.291/B1
Данные по сопротивлению вторичных обмоток трансформаторов в инверторах LCD TV
Данные по сопротивлению вторичных обмоток трансформаторов в инверторах мониторов



В SONY KDL-19,22BX20D трансф. TMS94819CT
TOSHIBA 22DV703R трансф. TMS94481CT

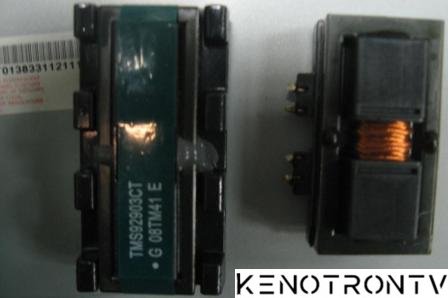

меняется на TMS92903CT проверено.
SONY для замены высылает сейчас TMS95026CT
6024B75IA06(GP)-04 2,2 кОм SAMSUNG LE37M87BDX DARFON V183 H4.V1838.461 4002Y652008(GP)-04 1,18 кОм
SONY KDL-32P2530 инв DARFON 4H.V0708.401/C
KTC 401-8322-27411G 745 Ом RUBIN RB-23K101F инвертор 471R1006
4006A453158 975 Ом
TMS94481CT 976 Ом DPS-65TP3
4010Q645 250(GP) 1,2 кОм TOSHIBA 32WL66Rs инв 4H.V0708.381/B1
T51 0084 211L26H306H 980 Ом Toshiba 26HLV66 инв VIT71014.50
P.S. добавил что есть. может кому пригодится,
по моему проще сравнить с соседним проще. обычно трансов несколько или обмоток две.
SAMSUNG LE27S71B,
панель V270B1-L01,
инвертер V070-001 (685om),
трансформатор 4006A611.164(GP) заменил на транс 4009A453077 с инвертера V144-001 (684om)
стоит в тв AKIRA LCT30KXSTP и THOMSON 30LB120.
такой же транс 4006A422094(690ом) в инверторе V144-301 тв PHILIPS 30PF9946/12 шасси LC4.6



TOSHIBA 22SLDT3R
LIPS LITEON UA-2600-1-LF REV:X5
OZ9933GN , 4525GEN
на трансе не видно маркировку , меняется на TMS92903CT. не много повозиться с установкой - разные разёмы..



SHARP LC-37SA1RU, LC-37GD9E, LC-37SV1RU
панель LK370T3LZ5BU

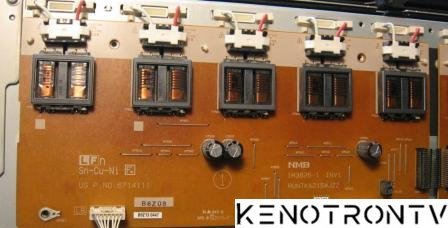

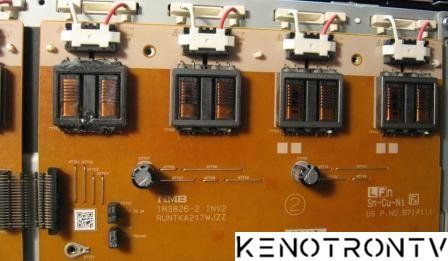

инвертеры RUNTKA216WJZZ IM3826-1 INV1, RUNTKA217WJZZ IM3826-2 INV2 .
трансформаторы применяются разные NMB0001, NMB0002, NMB0004.
Обрывается вторичная обмотка.
Между собой не заменяются. только с одинаковым номером.
Неисправный не выбрасывать, из двух неисправных с одним номером можно аккуратно срезав клей и разобрав как LEGO,
собрать один с рабочими обмотками.



Affected models:
TOSHIBA 22DV703R, 22DV704R
22DV713B, 22DV714B
22DV733G, 22DV733R, 22DV734G
TRANSFORMER, TMS94481CT-1,22DV713B,6C.71XPS.001

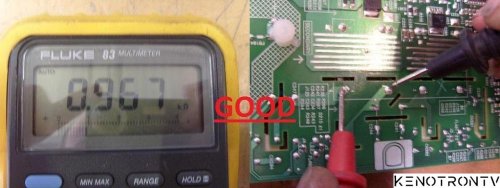

Данные по сопротивлению вторичных обмоток трансформатора - 0, 967kΩ ~ 1kΩ



У кого есть подобная информация добавляйте в этой теме...



TOSHIBA 32WL66Rs

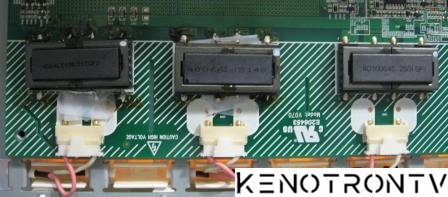

панель V315XW02 V.1 AUO
инвертер 4H.V0708.381/B1 E206453 V070
дефект обрыв трасформатора 4010Q645 250 (GP).
(сопротивление обмотки 1,2кОм)
Родного не было.
Подкинул трансф 4001Y650008(GP)-03 похожий по размеру и цоколевке с инвертера E206453 Mod V070 4H.V0708.361
от SONY KDL-26U2000 панель T260XW02 AUO.
Не пошло,видимо не хватает напряжения для поджига ламп от 32" (сопротивление обмотки 1кОм)
С инвертора DARFON V144 Model V144-301 E206453 48.V1448.021/

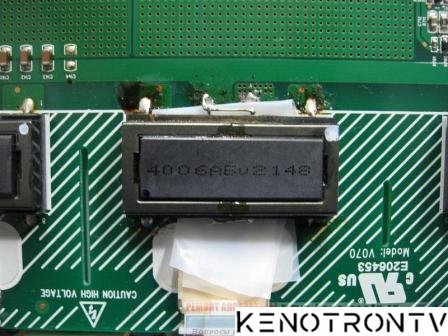

A взял транс 4006A502148 .
цеколёвка включения первички другая и провод на родном толще иодна обмотка,на доноре провод тоньше (две обмотки параллельно).
Соеденил обмотки параллельно и припаял с прокладкой к соответствующим площадкам на плате.
Все заработало.
После 3х часового прогона, донор нагрелся меньше чем родные.



Повторил (пример выше) .
В ТВ SONY KDL-32P2530 инвертор DARFON 4H.V0708.401/C
заменил транс 4002Y652008(GP)-04 на транс с инвертора DARFON V144 Model V144-301 E206453 48.V1448.021/A
взял транс 4006A502148 . также пришлось перепаять первичку.
RB-23K101F шасси MST6M16
панель LM230WF1 (TL)(F1),
бп P771-A90072-04751 465-01A2-18001G K-56L1
инвертер 471R1006 467-0101-23731G KB-6160 печально известный своим трансом "отличным" от других.
ТВ пришёл с уже перемотанным трансфоматором (со слов клиена проработал 2 года).
Опять сгорела первичка. Пристоил два обычных трансформатора HVT-086 от
PHILIPS 22PFL3403S/60 и 19PFL5403S/60
инвертор донор JSY-190406-B.
После установки трансов запуск есть и уходит в защиту.
Вспомнил гдето на сайте читал, при установке трансформатора от LG
нужно поменять местами выводы верхней вторичной обмотки к лампе.
Разорвал дорожки "перекрестил". Всё заработало.
После двух часового прогона трансы теплые, но рука терпит, остальное время покажет.
Просто пристроить инвертор донара проблема разместить , размер больше,
закрепить и ещё придётся переделать управление. ON=L. ставить дополнительный инвертирующий транзистор.



В SONY KDL-19,22BX20D трансф. TMS94819CT
TOSHIBA 22DV703R трансф. TMS94481CT
меняется на TMS92903CT проверено.
В мониторе LG W1943C (моноплата SCALER-INVERTOR, с адаптером питания)
трнсформатор в инверторе на 2 лампы заменил трансом РМЕ-086 с платы инвертора
тв PHILIPS 20PFL3403S/60 или 22PFL3403S/60 , пошел без доработок , только не совпадает посадочное место.
