ProMan Professional NAND programmer repair tool copy NAND FLASH data recovery
programming NAND Flash is high-speed!

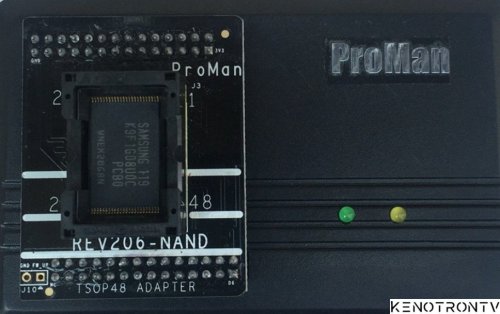

NAND ProMan is a Professional programmer. It can support 16M-4G popular NAND flash chips and will add more supported devices in the future. It's good Repair Tool in many fields, such as automobile DVD GPS, automobile multimedia, data recovery and so on.
English documents (including English Manual and English How-To Video and English software)

Package include:
one pcs Proman Programmer
one pcs NAND ZIF adapter
one pcs NOR ZIF adapter
one pcs USB cable
one tweezers
Features:
- can automatically detect NAND FLASH model and show bad block information.
- user can define new chip model and parameters to support more devices
- can "Read, Program, Verify or Erase" NAND Flash chips
- can revise or remove bad block flag
- support operating Spare Area (oob area)
- can read data from source chip and copy it into another new chip
- Powered by USB2.0 port, communication speed is high, easy to use
- Tested actually many manufacturers' NAND chips, such as Samsung, Hynix, Micron
(Numonyx), Toshiba, Spansion, STM, ESMT(Taiwan), Zentel, MXIC and so on. In addition to
TSOP48 package 3.3V NAND, at present add a few new models as below:
(1) TSOP48, 1.8V, NAND
(2) BGA63, 1.8V, NAND
(3) BGA63, 3.3V, NAND
(4) TSOP48, 3.3V, NOR
(3) TSOP56, 3.3V, NOR
- Don't need to install driver, support Windows XP, WIN7, WIN8, WIN8.1, good compatibility
Supported Device:
ProMan programmer can support user-defined NAND model parameters, so theoretically
support all 8bit NAND chips. If in following list there is no model you want to program, you can
contact us to confirm if can support it.








128Mbits: HY27US08281A
256Mbits: HY27US08561A
512Mbits: H27U518S2CTR, HY27US08121A, HY27US08121B
1Gbits: HY27UF081G2A, HY27UF081G2M, HY27SF081G2M(1.8V)
2Gbits: HY27UF082G2B
4Gbits: H27U4G8F2D*
8Gbits: H27U8G8G5D*, HY27UG08*
16Gbits: H27UAG8T2BTR,HY27UH08*, HY27UH08AG*,
32Gbits: H27UBG8T2A, H27UBG8T2B



128Mbits: K9F2808U0A, K9F2808U0B, K9F2808U0C
256Mbits: K9F5608U0A, K9F5608U0B, K9F5608U0C, K9F5608U0D
512Mbits: K9F1208U0A, K9F1208U0B, K9F1208U0C,
1Gbits: K9F1G08U0A, K9F1G08U0B, KK9F1G08U0C, K9F1G08U0D, K9F1G08U0E
2Gbits: K9F2G08U0A, K9F2G08U0B, K9F2G08U0C
4Gbits: K9F4G08U0A, K9F4G08U0B-PCB0, K9F4G08U0C, K9F4G08U0D-SCB0, K9G4G08U0*
8Gbits: K9G8G08U0A, K9G8G08U0M, K9K8G08U0A, K9F8G08U0M
16Gbits: K9GAG08U0D, K9GAG08U0E



128Mbits: NAND128W3A*
256Mbits: NAND256W3A*
512Mbits: NAND512W3A*, NAND512W3B*, NAND512R3A*(1.8V)
1Gbits: MT29F1G08*, MT29F1G08ABADAH4:D(FBGA63), NAND01GW3B*
2Gbits: MT29F2G08*
4Gbits: MT29F4G08*
8Gbits: MT29F8G08ABABAWP-IT, NAND08GW3B2A, NAND08GW3B2C
32Gbits: MT29F32G08CBACAWP



1Gbits: S34ML01G1, S34ML01G2, S34MS01G1(1.8V)
2Gbits: S34ML02G1, S34ML02G2, S34MS02G1(1.8V)
4Gbits: S34ML04G1, S34ML04G2, S34MS04G1(1.8V)
8Gbits: S34ML08G1, S34ML08G2



1Gbits: F59L1G81A



1Gbits: MX30LF1G08AA-TI, MX30LF1G08AA-XKI(FBGA63, 3.3V)



1Gbits: A5U1GA31ATS, A5R1GA31ATS (1.8V),
2Gbits: A5U2GA31ATS
8Gbits: A5U8GA31ATS



128Mbits: TC58DVM72A1FT00
512Mbits: TC58DVM92A1FTI0, TC58DVM92A5TA00
1Gbits: TC58NVG0S3, TC58DVG02D5TA00, TC58NYG0S3EBAI4(FBGA63, 1.8V)
2Gbits: TC58NVG1S3
4Gbits: TC58NVG2S3



32Mbits: AFND5608U1-CKAK, AFND5608U1-CKCK(FBGA63)
64Mbits: AFND1208U1-CKA
1Gbits: AFND1G08U3-CKA
......
Actually have already tested NOR Flash support list (will update in the future):



SST39VF6401B, SST39VF3201B,
SST39VF6401, SST39VF3201, SST39VF1601,



JS28F320C3B*, JS28F320C3T*, TE28F320C3B*, TE28F320C3T*




M28W320FCB, M28W320FCT
M29W160EB, M29W160ET



S29GL064N, S29GL032N,
S29GL128P



EN29LV160B





В архиве:
HS_057A_With_English_Specs
User Manuals
manual 1 receiving and testing.pdf
manual 2 programmer firmware upgrade.pdf
manual 3 user guide.pdf
manual 4 duplication of nand flash.pdf


Что нового в версии (english)   Просмотр изменений
