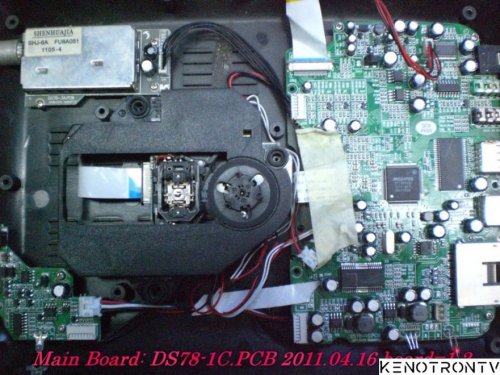

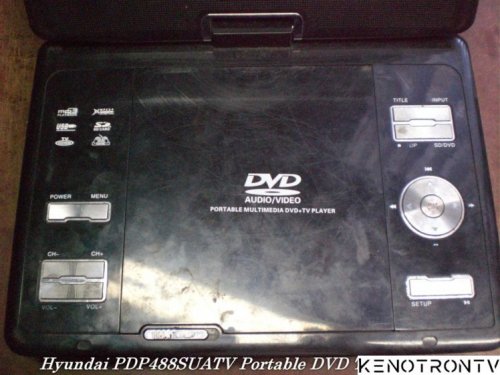

Hyundai PDP488SUATV DS78-1C.PCB 2011.04.16

TELEFUNKEN TF-LED43S97T2SU
No T00271, CP709858
Panel HV430QUB-F1D
Main Board SK706S-PC822
USB Firmware Software
CP709858_CHAOYE_cvte9632_release-1.5.0_user_143
В папке прошивка под USB , и описание процедуры прошивки
CP709858_CHAOYE_cvte9632_release-1.5.0_user_143
USB Firmware Software (allupgrade706_8GB_1P5GB_sos.bin)
CP709858_CY_T_SK706S_PC822_RUSSIA
HV430QUB_F1D_TF_LED43S97T2SU_43DN10B_4000_EBR
TELEFUNKEN_W21085_YANDEX_8GB_1P5GB_P_DD_7KEY_REF56_20211221_150336.xml


Samsung UE43RU7200UXEU
Main Board   MUSE_L_BUILT_IN
Panel  CY-NN043HGHV5H
Считано ISP(EMMC) с рабочего ТВ
Программаторы UFPI, RT809H

Телевизор TCL 40ES560
платформа RT41K
майн TPD.RT2841.PB772
Телевизор после грозы, выбило блок питания. В первичке стоит микросхема ШИМ в корпусе sot23-6, первая строчка SR12, вторая SUHD.
По распиновке, как SG** LD** OB**  и им подобным, схема есть, но как всегда, нет обозначений. Установил OB2273, работает не в режиме (я их несколько разных подкинул, результат один), но похоже не на той частоте, стрекочет трансформатор и начинает греться полевик, может так и день проработать, в итоге выбивает его, хотя импульсы по фронтам достаточно ровные, легкий завал по открытию, не критичный. И ещё одно в схеме реализована подтяжка по 4 pin SC с питания вторички, не пойму накой она, я её отключил.

ENGLAON UA550SF
main+psu tp.mt5522s.ps822
проц mt5522zhoj
память klm8g1getf-b041
матрица st5461d08-4-xr-2 изогнутая
t-con st5461d08-1 4k
4K Smart TV Android
4K Smart TV Android
4K Smart TV Android

AKAI UA32LEM1T2SM
Main: P75-2841V6.0-A  (U7: KLM8G1GETF (EMMC) , PU1: OB2273 (БП), SU2: OB3353CP (Led driver), AU1: EUA2380 (звук))
Panel: CX315DLEDM
T-con: V320BJ8-Q01

Со слов клиента: сначала долго запускался после выключения с сети
(если выключался в ДР, то включался сразу)
Сейчас: при включении в сеть стает в ДР, при переводе в РР загорается зеленый светодиод,
идет заставка AKAI, затем (уже бесконечно) на экране бегают четыре кружка:
дальнейший запуск не происходит
Ищу прошивку для записи по USB

P.S: напряжения (сопротивление DC/DC) на main такие:
L3=5,14 (359/685)
L4=3,24 (334/436)
L1=1,54 (248/374)
L6=1,05 (28/23)
U5=1,8 (368/454)
БП: 12 В/ 34 В (выход на подсветку: 77,6 В)
Проверены все электролиты по питанию на ESR: все в норме
