SAMSUNG UE40F6100AK, BN41-01954, CY-HF400CSLV1V

   (2 отзыва)
LiVan
 Поделиться

4 изображения

Информация о файле

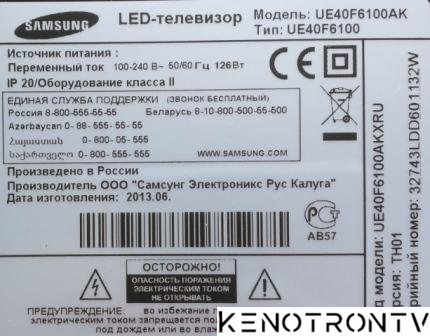

SAMSUNG UE40F6100AK
Power: BN44-00622B

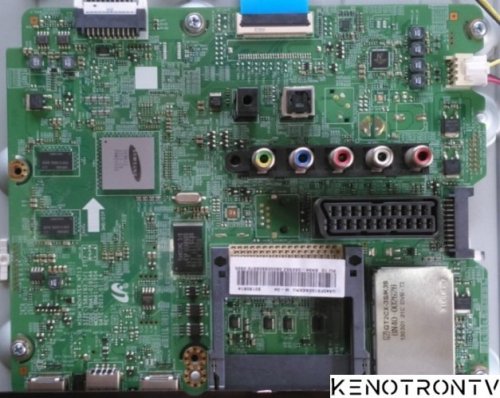

MAIN:
HIGH_NOVATEK_NT13
SIZE: 158X193.5/1.2T
CODE: BN41-01954A
Model: BN41-01954
DATE: 2013.01.14
CPU: SENK13
1312-CB
PNW00000

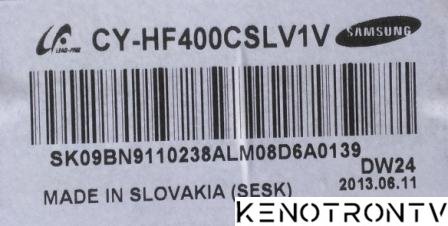

PANEL: CY-HF400CSLV1V
В архиве:
NAND_AUTO SAMSUNG, ID: 0xECF1009540ECF100 (K9F1G08U0D SCB0)
IC802_EEPROM_24C256_20170612_134508
EEPROM_IC803_24C02_20170612_133639







001: После "Считывание" появится "Сохранение" в диалоговом окне, после "Запись" появится "Открыть" в диалоговом окне.
002: Текущий выбор:NAND_AUTO
003: Загружаем в устройство алгоритм программирования......
004: Algo update OK
005: >------------------------------------OK---------------------------------------006: С контактами все в порядке.Поехали!
007: TotalPageNum: 0x100,PageNumInBlock: 64,PageSize: 2112
008: SAMSUNG, ID: 0xECF1009540ECF100, 3.3V, CE:1, 8bit, Col: 2, Row: 2, SLC.
009: PageSize:2048B, OobSize:64B, BlockSize:128KB, ChipSize:132MB.
010: C:\Users\Kenotron\Desktop\Новая папка (12)\NAND_AUTO_20170612_131654\NAND_AUTO_20170612_131654
011: Старт чтения МС......
012: Контрольная сумма данных буфера: 16bits_0x578E 32bits_0x7785578E :
013: Чтение завершено. Заняло 19.54 сек.
014: Авто. верификация.
015: 3 байт не проходят верификацию.
016: Превышено 1 bit/512B. Проверьте страницы. 0 страниц
017: Превышено 4 bit/512B. Проверьте страницы. 0 страниц
018: Превышено 24 bit/512B. Проверьте страницы. 0 страниц
019: Верификация завершена. Заняло 19.64 сек.
020: Прошедшее время: 39.19 сек. _Средняя скорость 7063099 байт\сек.
021: >------------------------------------OK---------------------------------------022: С контактами все в порядке.Поехали!
023: TotalPageNum: 0x100,PageNumInBlock: 64,PageSize: 2112
024: SAMSUNG, ID: 0xECF1009540ECF100, 3.3V, CE:1, 8bit, Col: 2, Row: 2, SLC.
025: PageSize:2048B, OobSize:64B, BlockSize:128KB, ChipSize:132MB.
026: Старт записи МС......
027: Авто. очистка.
028: Очистка завершена. Заняло 0.768 сек.
029: Старт записи.
030: Запись завершена. Заняло 33.51 сек.
031: Авто. верификация.
032: 3 байт не проходят верификацию.
033: Превышено 1 bit/512B. Проверьте страницы. 0 страниц
034: Превышено 4 bit/512B. Проверьте страницы. 0 страниц
035: Превышено 24 bit/512B. Проверьте страницы. 0 страниц
036: Верификация завершена. Заняло 19.62 сек.
037: Прошедшее время: 53.18 сек. _Средняя скорость 5205710 байт\сек.
038: >------------------------------------OK---------------------------------------039: Авто. идентификация 3 ID из партномера.
040: Текущий выбор:W25Q40, емкость: 4Mbits, 512Kbytes.
041: >------------------------------------OK---------------------------------------042: С контактами все в порядке.Поехали!
043: ID МС проверен.
044: Старт чтения МС......
045: Status Register-1 : 0xFC , Status Register-2 : 0x0 .
046: Чтение завершено. Заняло 0.314 сек.
047: Авто. верификация.
048: Верификация завершена. Заняло 0.322 сек.
049: Контрольная сумма данных буфера: 16bits_0xAB19 32bits_0x07BBAB19 :
050: Прошедшее время: 0.667 сек. _Средняя скорость 1572077 байт\сек.
051: >------------------------------------OK---------------------------------------052: Файл был сохранен.
053: Проверка ID МС не прошла, МС отсутсвует или повреждена.КОНТАКТЫ В ПАНЕЛЬКЕ ПЛОХИЕ!
054: Проверка ID МС не прошла, МС отсутсвует или повреждена.КОНТАКТЫ В ПАНЕЛЬКЕ ПЛОХИЕ!почистил хорошо)) и eeprom определилась автоматически!
055: Текущий выбор:24_02, емкость: 2Kbits, 256bytes.
056: Вы выбрали БЫСТРЫЙ режим, он будет пропускать идентификацию и использовать совместимый с общим большинством производителей алгоритм.
057: >------------------------------------OK---------------------------------------058: С контактами все в порядке.Поехали!
059: Старт чтения МС......
060: Чтение завершено. Заняло 0.031 сек.
061: Авто. верификация.
062: Верификация завершена. Заняло 0.03 сек.
063: Контрольная сумма данных буфера: 16bits_0xDD05 32bits_0x0000DD05 :
064: Прошедшее время: 0.094 сек. _Средняя скорость 5446 байт\сек.
065: >------------------------------------OK---------------------------------------066: Файл был сохранен.
067: Проверка ID МС не прошла, МС отсутсвует или повреждена. КОНТАКТЫ В ПАНЕЛЬКЕ ПЛОХИЕ!
068: Проверка ID МС не прошла, МС отсутсвует или повреждена. КОНТАКТЫ В ПАНЕЛЬКЕ ПЛОХИЕ!почистил хорошо)) и eeprom определилась автоматически!
069: Текущий выбор:24_256, емкость: 256Kbits, 32Kbytes.
070: Вы выбрали БЫСТРЫЙ режим, он будет пропускать идентификацию и использовать совместимый с общим большинством производителей алгоритм.
071: >------------------------------------OK---------------------------------------072: С контактами все в порядке.Поехали!
073: Старт чтения МС......
074: Чтение завершено. Заняло 4.022 сек.
075: Авто. верификация.
076: Верификация завершена. Заняло 4.03 сек.
077: Контрольная сумма данных буфера: 16bits_0x59E1 32bits_0x002E59E1 :
078: Прошедшее время: 8.084 сек. _Средняя скорость 8106 байт\сек.
079: >------------------------------------OK---------------------------------------080: Файл был сохранен.



 Поделиться
Предыдущий файл Samsung UE32K5100AUXCE , BN94-10854S ( bn41-02527a) NT16L
Следующий файл Samsung PS51E538

Обратная связь

Вы сможете написать отзыв только после скачивания файла.

Гость Grand

Гость Grand

   2 из 2 пользователя отзыв оказался полезным 2 / 2 пользователя
alex2290

alex2290 252

   1 из 1 пользователь отзыв оказался полезным 1 / 1 пользователь

Прошил комплектом. Дамп рабочий. Спасибо автору.

  • Отлично! 1

  • Избранное

    • KIVI 55U600GR, HK.T.RT2861V09, LSC550FN11-203. eMMC

      KIVI 55U600GR, HK.T.RT2861V09, LSC550FN11-203. eMMC

      vhlvhl опубликовал файл в eMMC, NAND FLASH FULL SET, , файл

      KIVI 55U600GR
      Main Board HK.T.RT2861V09
      Panel LSC550FN11-203
      Проверенный дамп, рабочий. В файле имеется фото подключения к еММС через SPI соединения(по проводам).


        • Спасибо
        • Отлично!
      • 5 ответов
      LiVan

      Выделил

      LiVan,
    • NESONS 43PF535S, TP.MT5510S.PB802, HV430FHB-N10, Firmware Software USB

      NESONS 43PF535S, TP.MT5510S.PB802, HV430FHB-N10, Firmware Software USB

      LiVan опубликовал файл в Обновление ПО USB, , файл

      NESONS 43PF535S, TP.MT5510S.PB802, HV430FHB-N10
      Firmware Software USB (allupgrade_5510_8G_1G_ref80.pkg)
      43PF535S_CP326396_CY_MTK5510S_PB802_RUSSIA
      HV430FHB_N10_43DN5_2200_EDR0_NESONS_W18010_DD_166c179f_20
      • 1 ответ
      LiVan

      Выделил

      LiVan,
    • Взаимозаменяемость шасси TV на примере HK.T.RT2871P838

      Взаимозаменяемость шасси TV на примере HK.T.RT2871P838

      Владимир Пермь опубликовал тема в Технофлейм, , тема

      В ремонте телевизор Novex NVX-50U329MSY с неисправной EMMC (не включается) , повтор после замены EMMC на KLM8G1GЕТF-В041.
      шасси HK.T.RT2871P838
      дисплей V500DJ7-QE1 E8.
      Как   решение (по результатам поиска прошивок по модели тв) заменил шасси на CV9632H-A50, подходит также шасси KV9632-A55 (из того, что имелось в наличии)
      нужны только железные заглушки и допилинг заглушек до крепежа на корыте.
      Картинка обычная в обеих случаях, не перевернута, не двоится, не зеркальная, чистая. Пульт подходит, даже сопрягать не понадобилось.
      LVDS использован от устанавливаемых замен, заглушки не выкидывайте при разбре на запчасти.))






        • Спасибо
        • Отлично!
      • 1 ответ
      LiVan

      Выделил

      LiVan,
    • KEMPI MINARC EVO 180

      KEMPI MINARC EVO 180

      san-vai опубликовал тема в Бытовая техника, , тема

      Данный вид аппаратов ремонтирую на потоке, на него в сети есть описание и блочные схемы в свободном доступе, но нет общей схемы.
      Поделюсь алгоритмом ремонта и неисправности почти во всех таких экземплярах.
      Так как в аппарате используется SMD элементы, очень боится влаги.Снимаем сразу (пока не поздно) дроссель накачки


      Скрытый контент
      PFC L3

      чистим и промываем под ним, под ним проходят дорожки на термозащиту модулей, при попадании влаги 400 вольт пробивает на эти дорожки и уносит сразу контроллер управления, так как он гальванически не развязан с силой, горячий GND.Процентов 40 из всего количества приходится на эту болячку,после чистки заливаем все лаком и сушим. Эту процедуру желательно делать с магазина.
      Так же рядом с L3 стоят делители которые тоже очень часто плывут,


      Скрытый контент
      R71-470 R70-470 R72-330 R74-330 R77-15 R54-330 R75-330 R73-330 все в кОм.

      В мануале дано фото платы контроллера с обозначением выводов и их функции, с замеров на ней и стоит начинать ремонт.
      На фото черным текстом даны напряжения и сопротивления с полностью рабочего аппарата в режиме холостого хода, красным отмечены напряжения с неисправных аппаратов.Почти в 60 процентов случаях были неисправны эти резисторы, что приводило к разным симптомам, резисторы залиты толстым слоем силикона и плывут по черному во время работы.
      11-uin_peak/100 напряжение сети, через диод, R10.R17.R19.R43 делитель подается на вывод контроллера, При оборванном R43 на выводе будет 5.5 вольта.
      Аппарат будет пытаться работать, но не будет вых.напряжения и не будет подхватывать реле цепи заряда конденсаторов.
      10-UDC/100 напряжение снимаемое с конденсаторов PFC. такая же цепочка 390-400 вольт через делитель R38.R41.R39 подается на выв.контроллера, при обрыве R39 будет 5.5 вольта, аппарат будет полностью включатся но не будет выходного напряжения.Эти резисторы находятся под силовым трансформатором, не очень видны они.Так же встречал информацию о плавающем R118 c холодной стороны оптопар, но сам не встречал.
      Возле трансформатора еще делители которые окисляются и уплывают,резисторы:



      Скрытый контент
      R142-4.7кОм R143-4.7кОМ R100-3.3кОм R133-3.3 R92-100 Ом R90-R91 470 Ом.

      В аппарате 3 датчика термозащиты, 2 в модулях по 28 кОм каждый и один в трансформаторе менее 100 Ом.Дорожки к ним идут через весь аппарат, возможно обрывы и т.д, общий для датчиков отдельный называется PTC-COMMON.
      PFC/ON/OFF включение PFC
      FAN ON/OFF включение вентилятора
      CHA RELAY ON/OF включение реле заряда конденсаторов


        • Спасибо
        • Отлично!
      • 2 ответа
      Kenotronbot

      Выделил

      Kenotronbot,
    • Варианты прошивки ПО USB TV

      Варианты прошивки ПО USB TV

      LiVan опубликовал тема в Ремонт TFT(LCD), , тема

      Варианты прошивки TV ERISSON

      Скидываем файлы на USB накопитель:



      Скрытый контент
        (Вариант 1). Подключаем USB-- включаем вилку шнура питания в розетку—(горит светодиод-ТВ в дежурном режиме) зажимаем кн. «Power» на ТВ и держим секунд 10-15.
      Светодиод должен начать моргать и должна пойти прошивка.
      (Вариант 2).
      Шнур ТВ не подключен к 220В -Подключаем USB-- зажимаем кн. «Power» на ТВ и держим при этом включаем вилку шнура питания в розетку — секунд через 10 светодиод должен начать моргать и должна пойти прошивка.
      (Вариант 3).
      Выключаем от розетки ТВ—вставляем накопитель—включаем шнур питания в розетку — ТВ должен сам начать прошиваться, ход прошивки отображается на экране.
      (Вариант 4). Вставляем накопитель пытаемся в пользовательском меню найти пункт «Обновление ПО» и произвести обновление.
      (Вариант 5). Вставляем накопитель в ТВ в разъём (USB 2.0)
      Заходим в сервис: MENU 1147*, выбираем пункт «SYS Upgrade»-- пытаемся обновить ТВ через данный пункт сервисного меню.



      * По одному из описанному выше вариантов ТВ должен обновить ПО.
      P/S  Если обновить не получится, то тогда нужно рассматривать вариант прошивки тв программатором.
      * Здесь представлен вариант прошивки для ТВ 28LEA20T2SM
