SONY KLV-32BX300 NAND EEPROM 1.0.0

   (0 отзывов)
Максим
 Поделиться

6 изображений

Информация о файле

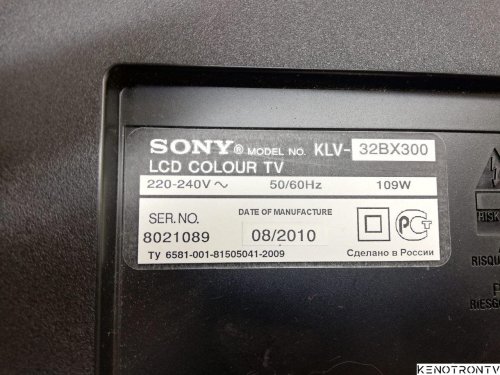

SONY KLV-32BX300 Шасси (Main Board): A1782-686-A

CPU:IC9000= MT5388GFMG
Eeprom: IC9200= 24C128 (марк.428M)
TUNER: TEQE8-L01A

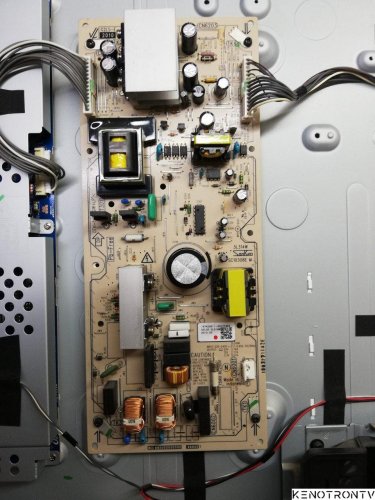

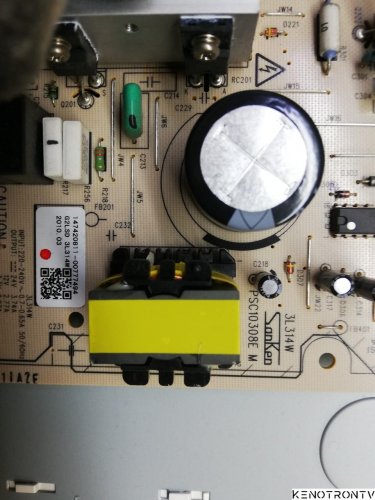

POWER: G2LSF 3L314WA

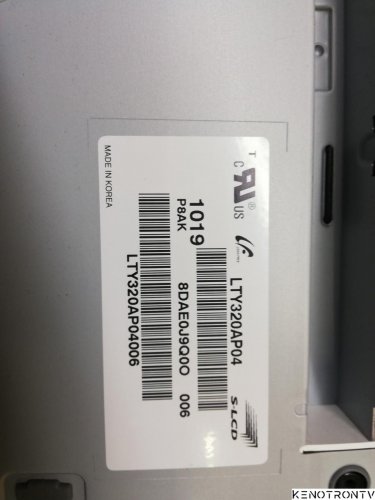

PANEL: LTY320AP04
Invertor: SSI320_4UG01 REV:1.0



Цитата
Спойлер



Enumerated as HS is 21
USB VCC: Chip VCC = 0,82
FileVersion = 0.1.1.76
Using:
8bit bus
Normal timing, 7.5 Mhz
Using Spare
Using Ignore Errors
Using R/B for Busy
Маркер совпадает с SAMSUNG
Используйте ручное определение, если неправильно определяются параметры!
      CE0  CE1  CE2  CE3
ID0 = EC   FF   FF   FF
ID1 = 76   FF   FF   FF
ID2 = 5A   FF   FF   FF
ID3 = 3F   FF   FF   FF
ID4 = 74   FF   FF   FF
ID5 = EC   FF   FF   FF

PageSize = 512 byte, blk_size = 16384, chip_size = 64 Mbyte, bus = 0, chips = 1
K9F1208B0B
Using this parameters:
Block Size = 16384 byte
Block count = 4096
Page Size = 512 byte
Spare Size = 16 byte
Общий размер = 64 Mbyte
Кол-во адресных циклов = 4

Первая страница флеши:
1C0100EA18F09FE518F09FE518F09FE5
18F09FE518F09FE518F09FE518F09FE5
78E4FF2A5CE4FF2A60E4FF2A64E4FF2A
68E4FF2A6CE4FF2A70E4FF2A74E4FF2A
0000A0E3150F07EE100F11EE010AC0E3
100F01EE0000A0E10000A0E10000A0E1
0000A0E10000A0E120009FE50110A0E3
001080E50000A0E10000A0E10000A0E1
0000A0E10000A0E10000A0E310FF2FE1
1C80002044019FE50210A0E3181080E5
0010A0E31C1080E534119FE5501080E5
070980E2801090E5021981E3801080E5
0000A0E31EFF2FE118019FE51EFF2FE1
08219FE51F1CA0E34C3092E50330D1E1
FCFFFF1AFF1000E2001082E50A0050E3
0D00A003000082051EFF2FE1090050E3
300080920A1040E2050051E357008092
EEFFFFEA00C0B0E104E02DE504F09D04
020000EA0000DCE5E8FFFFEB01C08CE2
0000DCE5000050E3F9FFFF1A04F09DE4
A4009FE51C0090E5010000E21EFF2FE1
300080E2FF0000E2DCFFFFEA70402DE9
004050E2020000AA2D00A0E3D7FFFFEB
004064E26410A0E30400A0E1540900EB
1810E0E3900106E00050A0E1060184E0
0A10A0E34E0900EB00C0A0E10410E0E3
910000E0000055E3800084E0064180E0
050CA011400CA011E4FFFF1B00005CE3
000055030C0CA011400CA011DFFFFF1B
040CA0E17040BDE8400CA0E1DBFFFFEA
00C0002001FF00000028002B00800020
F0472DE918129FE5001091E514729FE5
000000FFFFFFFFCAF535FAFFFFFFFFFF

Scanning for Bad-Blocks ...
Scanning chip 0 ..
Bad-Blocks not found

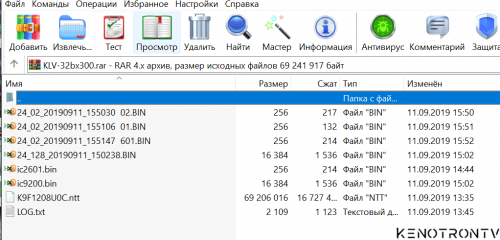

Читаем в файл D:\Servis\SERVISE\Прошивки\Телевизоры\SONY\KLV-32bx300\K9F1208U0C.ntt
Чтение начато
13:34:47
Читаем 0 чип ...
Считано 69206016 байт
Чтение завершено
13:35:07







Что нового в версии 1.0.0   Просмотр изменений

Размещено

Для этой версии изменений нет.
