3 изображения

Информация о файле

Main -  KANT_M2E                (BN94-12803E)
             BN41-02635A
Процессор -   1чип- SDP1711       2чип- S7AVB
                                       ver.02                       B
                                      S7AVBB                   H1816
                                        H1816

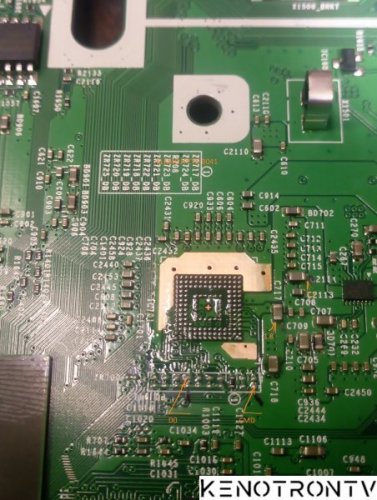

IC701 - KLM4G1FEPD        гравировка -  017V
                                                                       1103.4
IC1604 - Winbond 25Q40CLSIP
IC1603_UT - Winbond 25Q80DVSIG
IC801 - ST 24512FD
IC1001 - K4F8E30
IC1101 - K4F4E3S
Тюнер - DTOS24EH7A
                BN40-00331A
                180325  ECCH_6
УНЧ  -  TAS5749M
Wi-FI -  WDN220M
               BN59-01299A   180408  XG101
БП -  L55E6_NSM       (Четыре выходных канала на разъёме на подсветку, но с самого БП всего два выхода - каждый запараллелен
          PSLF171301A        на два выхода - то-есть один канал на обе половины одной планки)
          BN44-00932B
LED/панель -  CY-NN055HGAV2V
Подсветка - 2 планки - AOT_55_NU7300_NU7100_2X40_3030C_d6t-2d1_20S2P   REV.5   2018/01/16  -   (на каждой 2 канала по 20 led)


Что нового в версии 1103.4   Просмотр изменений

Размещено

Для этой версии изменений нет.

  • Отлично! 1

Обратная связь

Вы сможете написать отзыв только после скачивания файла.
Чтобы скачать этот файл, вам нужно написать комментарий к файлу, указав что у вас сейчас в ремонте.
* Добавление фото Main, Panel и бирки на задней крышке TV обязательно!

Мы будем признательны за любую дополнительную полезную информацию по данной прошивке, которую вы сможете предоставить.
Ваши отзывы и отчеты помогут определить работоспособность загруженного дампa и подходит ли он для вашего телевизора, который вы указали в комментариях перед скачиванием этого файла.

  • Избранное

    • LG 28LF491U-ZD, EAX65588503(1.0)
      LG 28LF491U-ZD.BRUFLDU
      MAIN-LD46S/LE46S EAX65588503(1.0)
      PANEL-HC275EXN-ABDR3041XX
      TUNER-TJM-G101D
      eMMC-THGBMAG5A1JBAIR на микре 3,10,08
      SPI-24C256
      spiматрас-24C32
      В архиве дампы eMMC,SPI а также SPI матраса с фото.
        • Положительно
        • Спасибо
        • Отлично!
      • 2 ответа
    • SUNNY SN32DIL13 18AT013  HK.T.RT2841P631  LSC320AN09, USB Firmware Software
      SUNNY SN32DIL13 18AT013  HK.T.RT2841P631  LSC320AN09
      USB Firmware Software (install.img)
      • 2 ответа
    • SUNNY SN32DIL13 18AT013  HK.T.RT2841P631  LSC320AN09
      USB Firmware Software (install.img)
      • 2 ответа
    • SAKURA -  сервисный файл восстановления ПО по USB для ТВ Sony c Android модели 2015 года, предназначен для ошибок при эпизодических отключениях ТВ с 5 и 6 кратным миганием красного светодиода, а так же может быть полезен при ремонте подсветки, когда ТВ блокируется.

      Дополнительно информация от Kenotronbot:
      Коллеги, по поводу файла UPGRADE LOADER SONY SAKURA 3925 EU/A 5x BLINKING SERVICE ONLY
      для Сони на Андроиде (модели 2015 года).
      Это сервисный лоадер, который реально помогает при проблемах с 5–6-кратным миганием красного индикатора.
      Также выручает после ремонта подсветки, когда телик блокируется и не даёт старт.
      Важные моменты сразу:
      – Используем только подходящий файл именно под свою модель. Если не тот регион или битый архив – можно окончательно заблокировать мать.
      – С флешками тоже аккуратно: берём рабочую, маленькую, лучше 2–4 ГБ, форматируем строго в FAT32. Из практики – большие флешки или NTFS почти всегда дают сбои.
      – Файл или набор файлов кладём строго в корень флешки, без подпапок. Ничего не переименовываем.
      Порядок действий:
      Готовим флешку как описал выше.
      Выключаем ТВ из розетки секунд на 30–60.
      Вставляем флешку в обычный USB или, если есть, в сервисный порт.
      Для запуска обновления используем «форс-метод»:
      – Чаще всего держим кнопку POWER на корпусе (не на пульте), включаем вилку в сеть и ждём реакции.
      – Либо комбинация VOL- + POWER, держим при подаче питания.
      – Вариации бывают, но в 90% случаев одна из этих комбинаций срабатывает.
      Если процесс пошёл – индикатор меняет поведение (мигает иначе), на экране иногда появляется полоса загрузки. Важно: не трогаем флешку и не обесточиваем до конца обновления. Иногда установка тянется 20–30 минут, бывает и дольше.
      Что ожидать:
      – Если лоадер «подхватился», ТВ обычно уходит в перепрошивку и после перезагружается уже без ошибок.
      – Если реакции нет, пробуем другую флешку, ещё раз перепроверяем структуру файлов.
      – Если всё равно 5× или 6× мигает и ни одна комбинация не запускает апдейт – дело может быть в железе (T-CON, питание, сама мать). Тогда уже только ремонт или замена блока.
      Из опыта:
      – После ремонта подсветки часто помогает именно этот файл: мать перестаёт блокироваться и даёт нормально выйти в меню.
      – Если ошибка упорно возвращается после прошивки – проблема не софтовая, а аппаратная.
      В общем, алгоритм такой: сперва аккуратно готовим носитель, пробуем запустить лоадер. Две–три попытки – и сразу всё понятно. Не помогает – дальше уже ковыряемся в железе.
        • Отлично!
      • 0 ответов
    • Для данной модели была замечена одна особенность, которая характерна при ремонте (замене) линеек подсветки.
      Эта проблема была не только у меня, но замечена и  у других ремонтников.
       Главная рекомендация:
      При ремонте подсветки ни в коем случае не отключайте линию LVDS между main board и платой t-con!
      При разборке панели лучше отключить  два шлейфа, идущие от платы T-CON на  OCELL матрицы.
      Если при ремонте будет отключена линия LVDS и  будет включен ТВ для проверки работы подсветки, то подсветка включится на несколько секунд, затем отключится и телевизор заморгает янтарно-зеленым светодиодом, как-будто требуя обновления ПО, как при замене t-con или main board.
      Если ТВ обновить подходящим, последним обновлением sony_tvupdate_2015_5381_eub_auth.zip, то при включении не появляется ни подсветка, ни изображение, хотя звук есть, слышна фоновая музыка, которая есть при начальной установке и ТВ реагирует на пульт - можно менять громкость этой музыки. Нет сигналов включения подсветки и t-con (BL_ON, TCON_ON).
      Если у Вас это произошло, то для решения этой проблемы предлагаю проделать мои действия:
      Были отключены два шлейфа, идущие от платы T-CON на саму матрицу.
      Шлейф LVDS, идущий от основной платы на T-CON подключен.
      После включения ТВ когда он стал моргать янтарно-зеленым светодиодом,в слот USB-3 , была подключена флеш с программой САКУРА (UPGRADE_LOADER_SONY_SAKURA_3925EUA_5XBLINKINGSERVICEONLY.ZIP).
      Началось длительное обновление, которое закончилось вспышкой синего светодиода.
      После чего ТВ перестал подавать признаки жизни, пока не извлекли флеш, а так же вилку питания из розетки.
      После включения ТВ, когда он снова заморгал янтарно-зеленым светодиодом, в слот USB-3 была подключена флеш с программой обновления sony_tvupdate_2015_5381_eub_auth.zip. Обновление длилось около часа.
      Затем появилась подсветка и питание на плату T-CON, потом ТВ начал моргать красным светодиодом 5 раз, так как отключены два шлейфа, идущие от платы T-CON на матрицу.
      После подключения шлейфов и настройки, ТВ заработал в штатном режиме.
      Если кому будет интересно, то САКУРу позже выложу.
