SONY KD-55X8005C, 1-894-595-11 damp emmc spi 1.0.0

   (2 отзыва)

4 изображения

Информация о файле

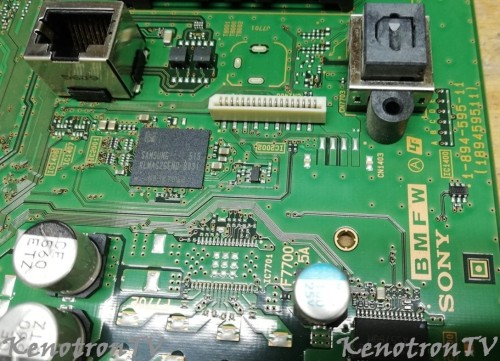

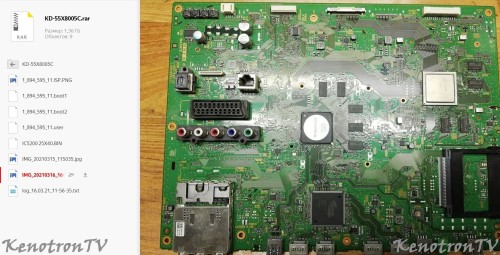

Принесли две платы -  бп и маин от тв SONY, на тв разбита матрица, разобрали сами.
Марку тв. узнал из user emmc строка 0004646D0

Using:

8bit bus

Fast timing (16MHz)

Use Fixed Block operation

Using Ignore Errors

eMMC OCR 0xC0FF8080 after 2 attempts

CMD1 Get Response Error!

R3 Response Check Bits Error (0xD6)!

eMMC (0) CID = 15010041474E44335208694240D842

CMD2 Get Response Error!

Found 1 eMMC device(s)

eMMC CSD = D02701320F5903FFF6DBFFEF8E4040

eMMC: Version 4.xx

eMMC: Read Block Length 512 byte

eMMC: Write Block Length 512 byte

eMMC: Card High Capacity

eMMC: CSD User Partition Size = 1073741824 Byte

eMMC: WP Status True

eMMC: WP Size 16 erase groups

eMMC: Permanent WP is False

eMMC: Temorary WP is False

Valid mode SDR 1/4/8 bit

eMMC: EXT_CSD User Partition Size = 15634268160 Byte

eMMC: Version 5.0

FW CONFIG = 0x0

PARTITION CONFIG = 0x78

BOOT BUS WIDTH = 0x0

eMMC: Erase Group Size = 512 KByte (1024 blocks)

eMMC: Boot partition size 4194304 byte

eMMC: RPMB partition size 4194304 byte

eMMC MID = 0x0015, OEM ID = 0x0001

eMMC Product Name = AGND3R

eMMC Serial number = 0x694240D8

eMMC Revision = 0.8

eMMC Date 4/1999

Используем все разделы eMMC

Читаем раздел User в файл D:\NAND\emmc_tt_0.0.1.14\Dumps\1_894_595_11.user

Чтение начато

10:38:34

Читаем раздел Boot1 в файл D:\NAND\emmc_tt_0.0.1.14\Dumps\1_894_595_11.boot1

Чтение начато

11:52:25

Читаем раздел Boot2 в файл D:\NAND\emmc_tt_0.0.1.14\Dumps\1_894_595_11.boot2

Чтение начато

11:52:26

Чтение завершено

11:52:27


Что нового в версии 1.0.0   Просмотр изменений

Размещено

Для этой версии изменений нет.


Обратная связь

Вы сможете написать отзыв только после скачивания файла.
Чтобы скачать этот файл, вам нужно написать комментарий к файлу, указав что у вас сейчас в ремонте.
* Добавление фото Main, Panel и бирки на задней крышке TV обязательно!


20y74r1

   1 из 1 пользователь отзыв оказался полезным 1 / 1 пользователь

Дамп рабочий.

  • Отлично! 1
alex2290

   1 из 1 пользователь отзыв оказался полезным 1 / 1 пользователь

Дамп рабочий.

  • Отлично! 1
