ONIKS PT4216, PS08, SERVICE MANUAL 1.0.0

(0 отзывов)

Автор LiVan

Найти другие файлы

Поделиться

https://kenotrontv.ru/files/file/8510-oniks-pt4216-ps08-service-manual/

Подписчики 0

3 изображения

Информация о файле

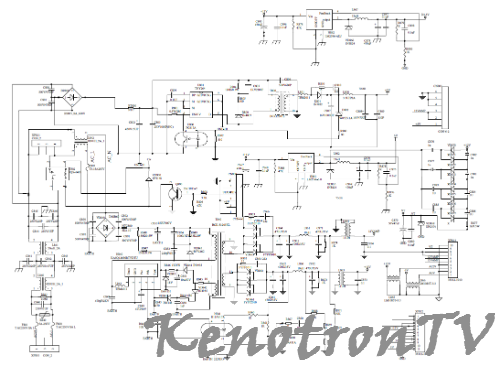

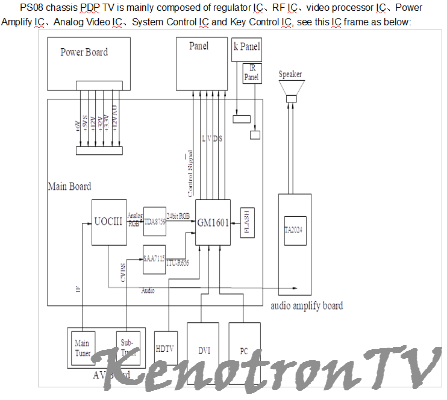

PDP COLOUR TELEVISION

SERVICE MANUAL

CHASSIS PS08

ONIKS PT4216

Main Tuner (TMI4-C22P2RW)

Sub Tuner (TAD5-C2IP1RW

Standby Control CPU（PIC16F505）

GM1501l

TA2024

TPA3002D2

SM5301AS

SAA7115

UOCⅢ (TDA15063H)

UT1 TMI4-C22P2RW

Audio and image intermediate frequency signal output

UT2 TAD5-C2IP1RW

Sub picture CVBS signal output

Main Board

U901 PIC16F505

Standby control CPU

U302，U303

24LC21A T/SN

EEPROM U701 24LC32A T/SN

Buffer

U306,U307,UA3 FSAV330QSCX

Switch selection

K201 K7262N

Audio surface filter

K202 K9352N

Audio surface filter

U6 TPA3002D2PHPR

Audio amplifier

U801 AM29LV800DT-70EC

Flash，control program inside

U700 GM1501-BD

Video processor

U201 TDA15063H-N1B06557

AV decoder

U402 SAA7115HL/V1

Sub channel video decoder

U305 SM5302AS-G-ET

High definition signal filter

U400 TDA8759HV/8/C1

Video signal modulus transformer

U5 TDA9178T/N1

Video signal picture amendment

U600 MT46V2M32LG-4 Frame buffer
