USB для ZS.3663LA.A8R00, UA36A8C02(PA) и UA36A8C02M4(PA-M4)

   (1 отзыв)
LiVan
 Поделиться
LiVan
Сообщение добавил LiVan,



11 изображений

Информация о файле

Этап обновления USB для ZS.3663LA.A8R00

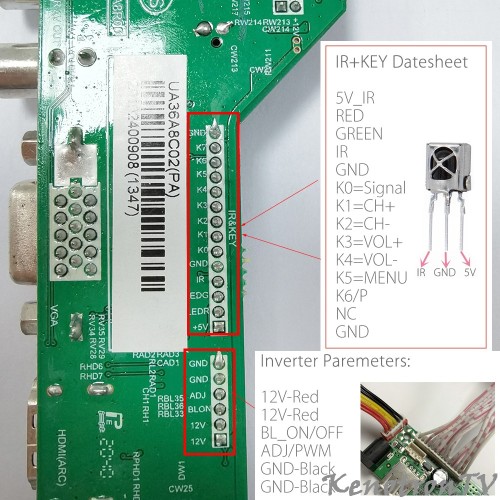

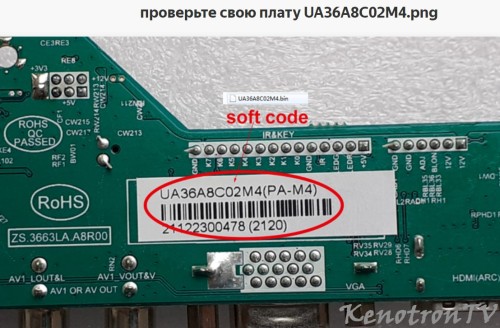

Сначала проверьте номер бирки на задней стороне платы драйвера.

У нас есть 2 модели UA36A8C02(PA) и UA36A8C02M4(PA-M4)

1. Скопируйте соответствующую прошивку «UA36A8C02.bin ИЛИ UA36A8C02M4.bin» на U-диск, затем вставьте U-диск в плату драйвера.

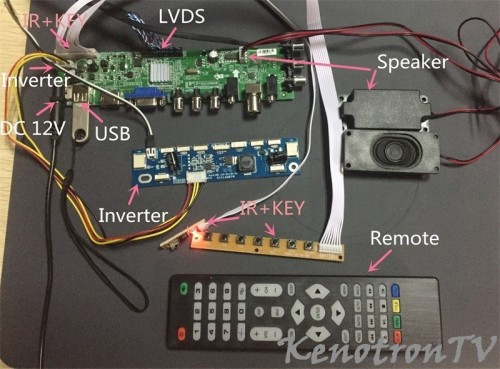

2. Включите питание постоянного тока 12 В 4 А, индикатор 7-кнопочной кнопки будет красным, а затем начнет мигать красным и синим. примерно через 1 минуту индикатор перестанет мигать, это означает, что обновление завершено. (Обратите внимание, что программы записи не отключают питание, сбой не будет использоваться)

----------

3663 UA36A8C02 Загрузка прошивки

Как в заводской набор?

Нажмите «Ввод 2 5 8 0»

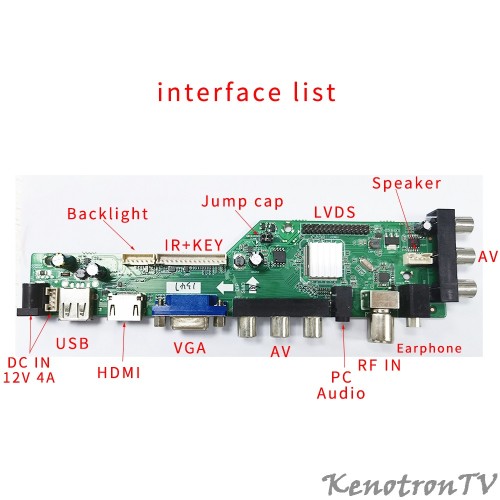

Слот USB можно использовать для обновления программного обеспечения и воспроизведения мультимедиа, например фильмов, MP3 и JPEG.

UA36A8C02(PA):

Спойлер

XIANYUAN_UA36A8C02_PNL_CLAA150XG_02_1024X768_DO6T_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x5334_HZH_20211025_172907
XIANYUAN_UA36A8C02_PNL_CLAA150XG_02_1024X768_DO6T_12V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x0862_HZH_20211025_173103
XIANYUAN_UA36A8C02_PNL_CLAA150XG_02_1024X768_DO6T_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x5334_HZH_20211025_172907
XIANYUAN_UA36A8C02_PNL_CLAA150XG_08_1024X768_SI8L_12V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x5118_HZH_20211025_173258
XIANYUAN_UA36A8C02_PNL_HSD150SX82_B_1024X768_DO6T_12V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x8376_HZH_20211025_181822
XIANYUAN_UA36A8C02_PNL_HSD150SX84_B_1024X768_DO6T_12V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x1454_HZH_20211025_173454
XIANYUAN_UA36A8C02_PNL_HT15X11_200_1024X768_DO8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x5169_HZH_20211025_173649
XIANYUAN_UA36A8C02_PNL_HT15X11_200_1024X768_DO8L_5V_RB_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x7285_HZH_20211025_173845
XIANYUAN_UA36A8C02_PNL_IASX12G_REVA_1400X1050_DO6L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x3495_HZH_20211025_182022
XIANYUAN_UA36A8C02_PNL_IASX12S_1400X1050_DO6L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x1945_HZH_20211025_180824
XIANYUAN_UA36A8C02_PNL_LM150X06_1024X768_SI8L_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x5872_HZH_20211025_182221
XIANYUAN_UA36A8C02_PNL_LM190HW01_LG_1366X768_DO8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x1735_HZH_20211025_182422
XIANYUAN_UA36A8C02_PNL_LM270WQ1SDB1_2560x1440_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x8087_HZH_20211025_182620
XIANYUAN_UA36A8C02_PNL_LQ150X1DG01_1024X768_DO6L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x2165_HZH_20211025_180222
XIANYUAN_UA36A8C02_PNL_LQ150X1LGN1A_1024X768_DO6L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x5653_HZH_20211025_174042
XIANYUAN_UA36A8C02_PNL_LQ150X1LGN2A_1024X768_SI8L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x8828_HZH_20211025_174238
XIANYUAN_UA36A8C02_PNL_LQ150X1LGN2A_1024X768_SI8L_3V_RB_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x8802_HZH_20211025_174435
XIANYUAN_UA36A8C02_PNL_LQ170K1W02_1280X768_SI8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x7431_HZH_20211025_181023
XIANYUAN_UA36A8C02_PNL_LT150X1_151_1024X768_DO6L_12V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x5178_HZH_20211025_174632
XIANYUAN_UA36A8C02_PNL_LTM09C362F_SI6L_1024x600_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x5758_HZH_20211025_181421
XIANYUAN_UA36A8C02_PNL_LTM150XH_L01_1024X768_SI6L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x8497_HZH_20211025_180623
XIANYUAN_UA36A8C02_PNL_LTM150XH_L01_1024X768_SI8L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x6618_HZH_20211025_180422
XIANYUAN_UA36A8C02_PNL_LTM201U1_L01_1600X1200_DO6L_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x0982_HZH_20211025_174831
XIANYUAN_UA36A8C02_PNL_LTM220_1680X1050_DO8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x8651_HZH_20211025_172709
XIANYUAN_UA36A8C02_PNL_M141X101_1024X768_DO6L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x1012_HZH_20211025_175027
XIANYUAN_UA36A8C02_PNL_M185XW01_V0_1366X768_SI8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x3487_HZH_20211025_175222
XIANYUAN_UA36A8C02_PNL_M19_L01_1440X900_DO8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x2922_HZH_20211025_175821
XIANYUAN_UA36A8C02_PNL_M200O1_L01_1600X900_DO8L_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x1793_HZH_20211025_175421
XIANYUAN_UA36A8C02_PNL_M215HW01_1920X1080_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x4476_HZH_20211025_175620
XIANYUAN_UA36A8C02_PNL_M260J3_L01_1920X1200_DO8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x6737_HZH_20211025_181221
XIANYUAN_UA36A8C02_PNL_QD15TL04_1280X800_SI6L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x4469_HZH_20211025_181621
XIANYUAN_UA36A8C02_PNL_QD17EL07_1280X1024_DO8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x0410_HZH_20211025_180022

UA36A8C02M4(PA-M4):

Спойлер

XIANYUAN_UA36A8C02M4_PNL_CLAA150XG_02_1024X768_DO6T_12V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x6635_NUL_20220310_114815
XIANYUAN_UA36A8C02M4_PNL_CLAA150XG_08_1024X768_SI8L_12V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x9289_NUL_20220310_115017
XIANYUAN_UA36A8C02M4_PNL_General_1680X1050_D8_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x7398_NUL_20220310_142807
XIANYUAN_UA36A8C02M4_PNL_HSD150SX82_B_1024X768_DO6T_12V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x0369_NUL_20220310_115220
XIANYUAN_UA36A8C02M4_PNL_HSD150SX84_B_1024X768_DO6T_12V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x9855_NUL_20220310_115423
XIANYUAN_UA36A8C02M4_PNL_HT15X11_200_1024X768_DO8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x3019_NUL_20220310_115624
XIANYUAN_UA36A8C02M4_PNL_HT15X11_200_1024X768_DO8L_5V_RB_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x3787_NUL_20220310_115827
XIANYUAN_UA36A8C02M4_PNL_IASX12G_REVA_1400X1050_DO6L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x2435_NUL_20220310_120030
XIANYUAN_UA36A8C02M4_PNL_IASX12S_1400X1050_DO6L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x0929_NUL_20220310_120234
XIANYUAN_UA36A8C02M4_PNL_LM150X06_1024X768_SI8L_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x9088_NUL_20220310_120436
XIANYUAN_UA36A8C02M4_PNL_LM190HW01_LG_1366X768_DO8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x4648_NUL_20220310_120639
XIANYUAN_UA36A8C02M4_PNL_LM270WQ1SDB1_2560x1440_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x6755_NUL_20220310_120842
XIANYUAN_UA36A8C02M4_PNL_LQ150X1DG01_1024X768_DO6L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x4600_NUL_20220310_121045
XIANYUAN_UA36A8C02M4_PNL_LQ150X1LGN1A_1024X768_DO6L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x0102_NUL_20220310_121249
XIANYUAN_UA36A8C02M4_PNL_LQ150X1LGN2A_1024X768_SI8L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x0167_NUL_20220310_132746
XIANYUAN_UA36A8C02M4_PNL_LQ150X1LGN2A_1024X768_SI8L_3V_RB_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x3745_NUL_20220310_132947
XIANYUAN_UA36A8C02M4_PNL_LQ170K1W02_1280X768_SI8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x5637_NUL_20220310_133146
XIANYUAN_UA36A8C02M4_PNL_LT150X1_151_1024X768_DO6L_12V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x0494_NUL_20220310_133346
XIANYUAN_UA36A8C02M4_PNL_LTM09C362F_SI6L_1024x600_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x2068_NUL_20220310_133541
XIANYUAN_UA36A8C02M4_PNL_LTM150XH_L01_1024X768_SI6L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x3694_NUL_20220310_133737
XIANYUAN_UA36A8C02M4_PNL_LTM150XH_L01_1024X768_SI8L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x2827_NUL_20220310_133939
XIANYUAN_UA36A8C02M4_PNL_LTM201U1_L01_1600X1200_DO6L_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x8025_NUL_20220310_134141
XIANYUAN_UA36A8C02M4_PNL_LTM220_1680X1050_DO8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x2577_NUL_20220310_134340
XIANYUAN_UA36A8C02M4_PNL_M141X101_1024X768_DO6L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x5714_NUL_20220310_134742
XIANYUAN_UA36A8C02M4_PNL_M185XW01_V0_1366X768_SI8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x1703_NUL_20220310_142003
XIANYUAN_UA36A8C02M4_PNL_M19_L01_1440X900_DO8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x5800_NUL_20220310_142206
XIANYUAN_UA36A8C02M4_PNL_M200O1_L01_1600X900_DO8L_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x4513_NUL_20220310_135147
XIANYUAN_UA36A8C02M4_PNL_M215HW01_1920X1080_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x3472_NUL_20220310_142406
XIANYUAN_UA36A8C02M4_PNL_M260J3_L01_1920X1200_DO8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x7325_NUL_20220310_135541
XIANYUAN_UA36A8C02M4_PNL_QD15TL04_1280X800_SI6L_3V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x4441_NUL_20220310_135745
XIANYUAN_UA36A8C02M4_PNL_QD17EL07_1280X1024_DO8L_5V_Lg_BLACK_IR_M90_JS_7key_GEERDUN_ENGLISH_pOFF_0x3481_NUL_20220310_135947



Что нового в версии 09.09.2024 11:10   Просмотр изменений

Размещено

Для этой версии изменений нет.

  • Отлично! 3
 Поделиться
Предыдущий файл POLAR P43L21T2SCSM, TP.MTK5510S.PB802, LC430DUY-SHA1, USB Firmware Software
Следующий файл NOVEX NWX-32F103TSY, TP.SK506S.PB802, PT320CT01-1, USB Firmware Software

Обратная связь

Вы сможете написать отзыв только после скачивания файла.
Чтобы скачать этот файл, вам нужно написать комментарий к файлу, указав что у вас сейчас в ремонте.
* Добавление фото Main, Panel и бирки на задней крышке TV обязательно!
