LG 40LF634V, LD/LE51H_EAX66207203 (1.0), HC400DUN-VCKN1-211X, H26M31001H 1.0.0

   (0 отзывов)
elmont33
 Поделиться

4 изображения

Информация о файле

LG 40LF634V

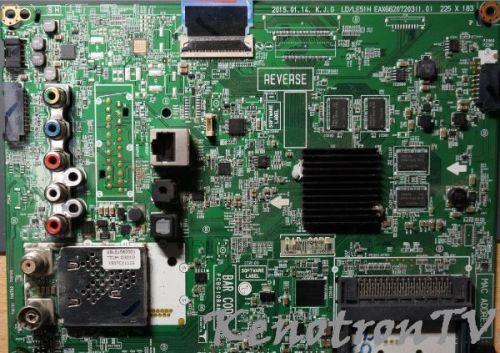

main LD/LE51H_EAX66207203 (1.0)

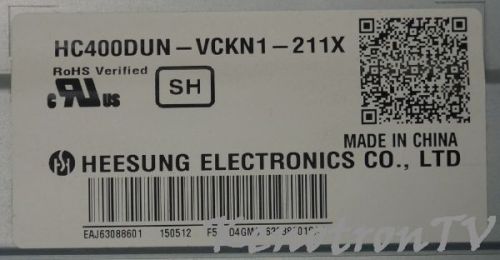

панель LCD_HC400DUN-VCKN1-211X

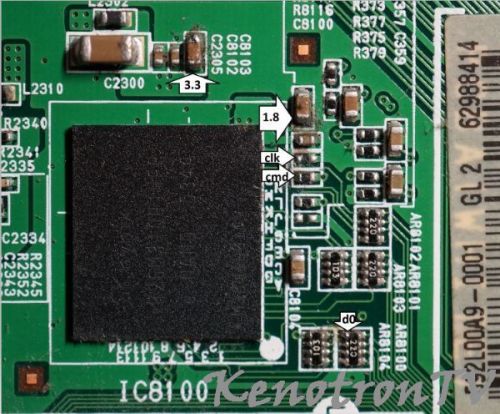

EMMC H26M31001HPR
EEPROM 24C256
Аппарат с неисправной подсветкой.
После замены подсветки полностью рабочий.

В архиве:

H26M31001HPR.user

24C256.bin

Спойлер

FileVersion = 0.2.21.40
Firmware ver 60
Устройство USB удалено
Enumerated as HS is 21
USB VCC: Chip VCC = 1,85
LibUSB ver 1.2.6.0
FileVersion = 0.2.21.40
Using:
1bit bus
EMMC timing (24MHz)
Use Fixed Block operation
Using Ignore Errors
eMMC OCR 0xC0FF8080 after 3 attempts
Send CMD1 error!
eMMC (0) CID = 90014A483447326111013310D8A082 (4F)
Send CMD2 error!
Found 1 eMMC device(s)
eMMC CSD = D02701320F5903FFFFFFFFEF8A4040
eMMC: Version 4.xx
eMMC: Maximum speed 26,00 MHz
eMMC: Read Block Length 512 byte
eMMC: Write Block Length 512 byte
eMMC: Card High Capacity
eMMC: CSD User Partition Size = 1073741824 Byte
eMMC: WP Status True
eMMC: WP Size 16 erase groups
eMMC: Permanent WP is False
eMMC: Temorary WP is False
Valid mode SDR 1 bit
eMMC Status: 00000980
SWITCH_ERROR
CURRENT_STATE = Tran
SET: Using HS Timing
eMMC: EXT_CSD:
00000000000000010301080801000678
01030000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000200646400000000000A00
0000000000000002550A0A0700200601
02101007070013000074800000080808
08080800000000000305011700020006
00000000000001000000000078000000
00000000000000201F05000000000007
0000E900000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
0000000000000000000000000037FFFF
0100000A000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
eMMC: DRIVER_STRENGTH 1
EXTCSD: Device support 4K sector
EXTCSD: Current sector size 512 byte
EXTCSD: Device support HS SDR 26MHz
EXTCSD: Device support HS SDR 52MHz
EXTCSD: Device support HS DDR 52MHz 1.8V
EXTCSD: Device support HS200 SDR 1.8V
EXTCSD: EXT_CSD RST_n временно отключен
EXTCSD: ACC Size = 16384 byte
eMMC: EXT_CSD User Partition Size = 3909091328 Byte
eMMC: Version 4.5
EXTCSD: FW CONFIG = 0x0
EXTCSD: PARTITION CONFIG = 0x78
EXTCSD: BOOT BUS WIDTH = 0x0
Раздел User используется для загрузки
x1 (sdr) или x4 (ddr) используется при загрузке
EXTCSD: Device support partitioning features
EXTCSD: Device support enhanced technological features
EXTCSD: Device support extended partitions attribute
eMMC: Erase Group Size = 512 KByte (1024 blocks)
eMMC: Boot partition size 4194304 byte
eMMC: RPMB partition size 4194304 byte
RPMB: Authentication key not yet programmed
eMMC MID = 0x0090, OEM ID = 0x4A01
eMMC Product Name = H4G2a
eMMC Name = H26M31001HPR
eMMC Serial number = 0x3310D8A0
eMMC Revision = 0.1
eMMC Date 8/2015

VCC 3,23V/327/162mA
VIO 1,84V/5mA


Используем User LU0 раздел eMMC
Читаем раздел User LU0 в файл C:\LG 40LF634V\H26M31001HPR\H26M31001HPR.user
Чтение начато
10:34:06
READ: читаем по 4096 блоков
Считано 3909091328 байт
Чтение завершено
10:53:35

Используем Boot1 раздел eMMC
Читаем раздел Boot1 в файл C:\LG 40LF634V\H26M31001HPR\H26M31001HPR.boot1
Чтение начато
10:55:58
READ: читаем по 4096 блоков
Считано 4194304 байт
Чтение завершено
10:55:59

Используем Boot2 раздел eMMC
Читаем раздел Boot2 в файл C:\LG 40LF634V\H26M31001HPR\H26M31001HPR.boot2
Чтение начато
10:56:01
READ: читаем по 4096 блоков
Считано 4194304 байт
Чтение завершено
10:56:02
EXT_CSD saved to Dumps/backup_H4G2aX_3310D8A0_19.10.22_10-56-07.extcsd

eMMC disconnected



Что нового в версии 1.0.0   Просмотр изменений

Размещено

Для этой версии изменений нет.

  • Отлично! 1
