Информация о файле

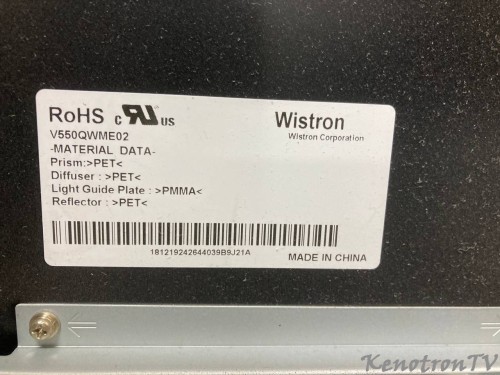

 Sony KD-55XD8577, 1-980-832-11, V550QWME02

В архиве дамп EMMC KLMAG1JENB-B041

Спойлер

Using:
8bit bus
EMMC timing (16MHz)
Use Fixed Block operation
Using Ignore Errors
eMMC OCR 0xC0FF8080 after 2 attempts
CMD1 Get Response Error!
eMMC (0) CID = 150100414A4E423452017E7742C1B3 (8D)
CMD2 Get Response Error!
Found 1 eMMC device(s)
eMMC CSD = D02701320F5903FFF6DBFFEF8E4040
eMMC: Version 4.xx
eMMC: Maximum speed 26,00 MHz
eMMC: Read Block Length 512 byte
eMMC: Write Block Length 512 byte
eMMC: Card High Capacity
eMMC: CSD User Partition Size = 1073741824 Byte
eMMC: WP Status True
eMMC: WP Size 16 erase groups
eMMC: Permanent WP is False
eMMC: Temorary WP is False
Data0 Line is Valid
Data1 Line is Valid
Data2 Line is Valid
Data3 Line is Valid
Data4 Line is Valid
Data5 Line is Valid
Data6 Line is Valid
Data7 Line is Valid
Valid mode SDR 1/4/8 bit
eMMC: EXT_CSD:
000000000000000101013F3F01020005
0703010000C781000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000000
0000000000000000000000010F000000
00000000000000000000000000000000
00000000000000000000000000000000
00000303010008010000000000000000
000100000100000A3C00000000001E00
0000000000000002551B110700200701
010110070700110701D1F00001000000
000000000000000001051F5700020008
00000000000000010000000078000000
00000000000000201F14000001000007
0003A300000000000000000000000000
00000000000000000000000000010000
00000000000000000000000000000000
00000000000000000000050000000001
00000000000000000000000000000000
0000000000000000000000000000000F
00000000000000000000000000000000
00000000000000000000000000000000
00000000000000000000000000000009
00000000000000000000000000000000
eMMC: DRIVER_STRENGTH 1F
SET: Using Mode1 strength
EXTCSD: Device support HS SDR 26MHz
EXTCSD: Device support HS SDR 52MHz
EXTCSD: Device support HS DDR 52MHz 1.8V
EXTCSD: Device support HS200 SDR 1.8V
EXTCSD: Device support HS400 DDR 1.8V
EXTCSD: EXT_CSD RST_n временно отключен
EXTCSD: ACC Size = 32768 byte
eMMC: EXT_CSD User Partition Size = 15634268160 Byte
eMMC: Version 5.1
FFU SUPPORTED MODES = 0x1
FFU FEATURES = 0x0
FFU OPERATION CODE TIMEOUT = 0x0
FFU OPERATION CODE TIMEOUT = 0x0
FFU ARGUMENTS = 0xC781
FFU NUMBER OF FW SECTORS CORRECTLY PROGRAMMED = 0x0
OPTIMAL_READ_SIZE = 0x0
OPTIMAL_WRITE_SIZE = 0x8
DEVICE VERSION = 0.0
FIRMWARE_VERSION = 10000000
EXTCSD: FW CONFIG = 0x0
EXTCSD: PARTITION CONFIG = 0x78
EXTCSD: BOOT BUS WIDTH = 0x0
Раздел User используется для загрузки
x1 (sdr) или x4 (ddr) используется при загрузке
EXTCSD: Device support partitioning features
EXTCSD: Device support enhanced technological features
EXTCSD: Device support extended partitions attribute
eMMC: Erase Group Size = 512 KByte (1024 blocks)
eMMC: Boot partition size 4194304 byte
eMMC: RPMB partition size 4194304 byte
RPMB: Use correct key to read/write! (16)
eMMC MID = 0x0015, OEM ID = 0x0001
eMMC Product Name = AJNB4R
eMMC Name = KLMAG1JENB-B041
eMMC Serial number = 0x7E7742C1
eMMC Revision = 0.1
eMMC Date 11/2016




Что нового в версии 1.0.0   Просмотр изменений

Размещено

Для этой версии изменений нет.

  • Отлично! 1
  • Спасибо 2

Обратная связь

Вы сможете написать отзыв только после скачивания файла.
Чтобы скачать этот файл, вам нужно написать комментарий к файлу, указав что у вас сейчас в ремонте.
* Добавление фото Main, Panel и бирки на задней крышке TV обязательно!


Rogk19

   4 из 4 пользователя отзыв оказался полезным 4 / 4 пользователя

Рабочая прошивка.Аппарат заработал сразу после включения. Спасибо!

  • Отлично! 2
Руслан80

   1 из 1 пользователь отзыв оказался полезным 1 / 1 пользователь

Спасибо телевизор ожил, хоть и разные матрици , после замены на новую KLMAG1JEDT-B041 , родная KLMAG1JENB-B041  50 % износ.

  • Отлично! 1
