Схема БП FP09T001
Приложение №4

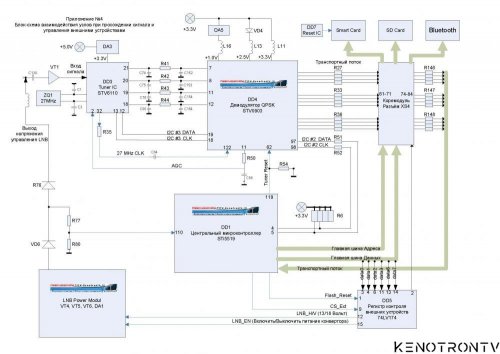

Блок-схема взаимодействия узлов при прохождении сигнала и управления внешними устройствами



DD1 Центральный микроконтроллер STi5519



DD3 Tuner IC STV6110
DD4 Демодулятор QPSK STV0903



DD5 Регистр контроля внешних устройств 74LV174
Блок-схема прохождения видео на приемниках серии GS8300



Спутниковый ресивер GS - 8300
Ремонт БП FP09T001

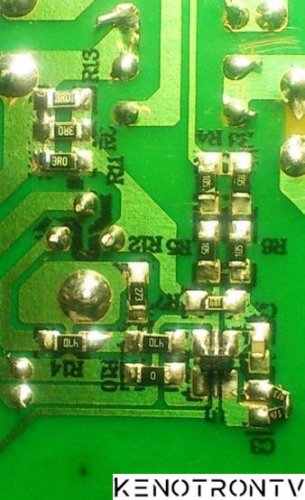

Поступил с выгоревшей первичной цепью в результате использования в сыром помещении.
После вскрытия выявил выгоревшие резисторы R8, R11, R13 ; R9, R14 ; R7.
Так же был в пробое полевик Q1 и шим U1.

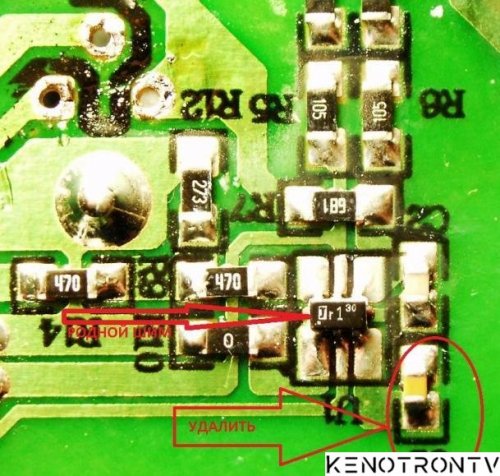

Опознать шим -контроллер не смог, но "рыбалка " по гуглю дала результаты,
нашёл, что можно шим заменить на микросхему SG6848.
Пользовался схемой



Уж больно много переделок .
Замена 3-х резисторов по 3 Ома на один 1 Омный вижу бесполезной. т.к. 3 Ома *3 штуки в параллели и есть 1 Ом.
Один из нюансов. Цепь с резисторами восстановил как на схеме.

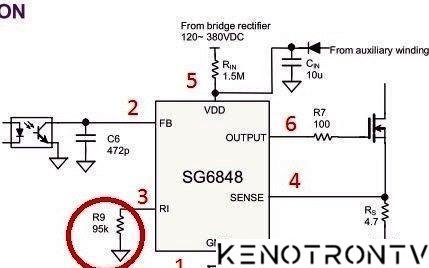

Открываем даташит на SG6848 смотрим различия в схеме обвязки...
Находим различия в обвязке , на схеме С3 удаляем ставим резистор на 95 кOm,
в моём случае два резистора по 47 kOm последовательно.
Остальное оставляем без изменений. БП работоспособен, параметры шим в норме,
вторичные напряжения выдают напряжения указанные на схеме.
