Dizzzel Опубликовано 23 апреля, 2019 Поделиться Опубликовано 23 апреля, 2019 Приветствую. Поговорим о том что наболело, а именно о том, что месяца 2 назад я взял Самсунг в ремонт с дохлой EMMC (в моих темах есть обсуждения). Ранее их избегал, а тут и ENTT появился, которым я уже набил руку на Филиповких NAND и подумал - что бы не прикупить колодку с адаптером EMMC и не попробовать... И тут понеслась волшебная жизнь) Спасибо всем кто в этой теме: помог мне разобраться в принципах структуры EMMC, ее подключения и работы с ней, но сейчас аппетит перерос маленько в другое: в желание разобраться в принципах подключения EMMC по ISP. Сорри если приведу цитаты из той темы. При попытке коннекта по ISP к плате от LG LE33B при чтении User раздела начали вылазить многочисленные ошибки: Спойлер Спойлер USB VCC: Chip VCC = 3,31 Using: 1bit bus Slow Timing (8MHz) Use Open-ended Block operation Using Ignore Errors eMMC OCR 0xC0FF8080 after 2 attempts CMD1 Get Response Error! R3 Response Check Bits Error (0x69)! eMMC (0) CID = 11010030303447393000E218525C70 CMD2 Get Response Error! Found 1 eMMC device(s) eMMC CSD = D00E00320F5903FFFFFFFFE7924000 eMMC: Version 4.xx eMMC: Read Block Length 512 byte eMMC: Write Block Length 512 byte eMMC: Card High Capacity eMMC: CSD User Partition Size = 1073741824 Byte eMMC: WP Status True eMMC: WP Size 8 erase groups eMMC: Permanent WP is False eMMC: Temorary WP is False Valid mode SDR 1 bit eMMC: EXT_CSD User Partition Size = 3959422976 Byte eMMC: Version 4.5 FW CONFIG = 0x0 PARTITION CONFIG = 0x78 BOOT BUS WIDTH = 0x0 eMMC: Erase Group Size = 512 KByte (1024 blocks) eMMC: Boot partition size 2097152 byte eMMC: RPMB partition size 524288 byte eMMC MID = 0x0011, OEM ID = 0x0001 eMMC Product Name = 004G90 eMMC Serial number = 0xE218525C eMMC Revision = 0.0 eMMC Date 7/1997 Используем User раздел eMMC Читаем раздел User в файл C:\Users\в\Desktop\nd.user Чтение начато 20:33:49 CMD16 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0xB <> 0x5)! Ошибка чтения блока 9216 (0%) CMD7 Get Response Error! CMD7 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0x6B <> 0x4F)! Ошибка чтения блока 9216, попытка 1 CMD12 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0x7F <> 0x79)! eMMC: Error send STOP command! Ошибка чтения блока 22528 (0%) CMD7 Get Response Error! Ошибка чтения блока 22528, попытка 1 USB: Multi Block Read CMD Error! USB: Multi Block Read Wait Start (FF) Error! USB: Retry Multi Block Read Wait Start (FF) Error! Ошибка чтения блока 22528 (0%) CMD7 Get Response Error! Ошибка чтения блока 22528, попытка 2 CMD12 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0x7F <> 0x3F)! eMMC: Error send STOP command! Ошибка чтения блока 46080 (0%) CMD7 Get Response Error! Ошибка чтения блока 46080, попытка 1 CMD12 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0x7F <> 0x79)! eMMC: Error send STOP command! Ошибка чтения блока 74752 (0%) CMD7 Get Response Error! CMD7 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0x75 <> 0x69)! Ошибка чтения блока 74752, попытка 1 CMD16 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0xB <> 0x79)! Ошибка чтения блока 82944 (1%) CMD7 Get Response Error! Ошибка чтения блока 82944, попытка 1 CMD16 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0xB <> 0x79)! Ошибка чтения блока 106496 (1%) CMD7 Get Response Error! Ошибка чтения блока 106496, попытка 1 CMD16 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0x17 <> 0x8)! Ошибка чтения блока 106496 (1%) CMD7 Get Response Error! Ошибка чтения блока 106496, попытка 2 CMD12 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0x7F <> 0x3F)! eMMC: Error send STOP command! Ошибка чтения блока 262144 (3%) CMD7 Get Response Error! Ошибка чтения блока 262144, попытка 1 CMD12 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0x7F <> 0x75)! eMMC: Error send STOP command! Ошибка чтения блока 291840 (3%) CMD7 Get Response Error! Ошибка чтения блока 291840, попытка 1 CMD12 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0x7F <> 0x79)! eMMC: Error send STOP command! Ошибка чтения блока 323584 (4%) CMD7 Get Response Error! Ошибка чтения блока 323584, попытка 1 CMD16 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0xB <> 0x79)! Ошибка чтения блока 330752 (4%) CMD7 Get Response Error! CMD7 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0x75 <> 0x31)! Ошибка чтения блока 330752, попытка 1 CMD16 Get Response Error! Ошибка чтения блока 337920 (4%) CMD7 Get Response Error! Ошибка чтения блока 337920, попытка 1 CMD16 Get Response CRC Error! R1/R4/R5 Response CRC7 Error (0x2F <> 0x63)! Ошибка чтения блока 354304 (4%) CMD7 Get Response Error! Ошибка чтения блока 354304, попытка 1 Цитата эта emmc на моей памяти корректно читается в колодке, а вот по ISP вечно какие то проблемы. То питание её не нравится, то дополнительное подавай, то подтяжки ни те.... И далее про подтяжки: Цитата Если вы мало мальски занимались или занимаетесь электроникой, даже, если вы просто радиолюбитель, то тем более, должны знать, что такое "подтяжка". Например к базе простого транзистора и для чего она нужна. Это скрытый контент, пожалуйста Войти или Регистрация Цитата Это всё равно, что, если бы обсуждали с человеком принципы диагностики импульсных блоков питания, а он в самом конце спросил - "А что такое оптрон, что вы имеете в виду, когда говорите - обратная связь" !!! Ну смех ведь, правда ?! Я прекрасно знаю что такое подтяжка, и столько ИИП перелапатил что сам бы в рожу дал, если бы после всего этого меня спросили - а что такое оптрон Вопрос заключался не в этом, а в том что: 1. Если на майне это память работала то как подтяжки могут быть не те? Отсюда я неправильно и выразился - что конкретно подразумевается под подтяжкой - резюки или подтяжка питания по доп. каналам. Про "дополнительное подавай" - на картинке выше есть три точки подключения - VCC, VCCQ и VDD1. VCC программатор не потянул, заработало только после подачи 3,3 с БП на память и дублем на Vref. Далее в тему ПОДТЯЖКИ - не подтянуть ли нам оставшиеся два к питанию? Завтра попробую, но думаю если ошибки хаотичны тут не в доп питании дело... 2. Если в ISP режиме память чувствует себя как в "параллельном мире" то можно конечно предположить что память уже посыпалась но обычно тогда сразу раздел умирает. И когда я вытаскиваю майны из теликов я помечаю - нерабочая она или рабочая, снятая с битой матрицы. В данном случае она была с битой матрицы и не исключая что за годы валяния она немного "окопытилась" но как то все равно много ошибок... 3. Питание не нравится... Я когда в молодости работал электриком, и когда к нам на завод привозили оборудование с других заводов то все вдруг начинали удивляться, как это движки, которые десять лет бесперебойно крутили начали на новом месте гореть. Все грешили на "плохое напряжение" А на самом деле при перевозке одна фаза разболталась. И до сих пор у меня на "не то напряжение" страшная аллергия. Цитата И не будут, так как скорее всего встроен диод. если замерить диодной прозвонкой каждый пятак VDD например относительно земли VSS, то мы получим одинаковые показания. Так что, питание VDD и VDDF соединить подключив к любым из выводов по даташит. Как то так... Далее, больная голова рукам покоя не дает, и вот своял для KLM4G1FE3B-B001: Спойлер Ранее шел вопрос про "настоящие" пятаки VCС, VDD и GND. Спойлер VDD - P5 VSS - P6 CND - M5 CLK - M6 Data0 - A3 RSTN - K5 VDDF - K9 VDD и VDDF были запитанны от VCC адаптера, тут токи я думаю не те, что бы на БП цеплять) Результат - EMMC не определена, однако она же полностью читалась в колодке! Значит VDD, VSS и/или VDDF идут на фальш-пятаки. Может кто к знает где "настоящие"? Ссылка на комментарий
Гость AleksandrBurkov Опубликовано 23 апреля, 2019 Поделиться Опубликовано 23 апреля, 2019 11 минут назад, Dizzzel сказал: Если на майне это память работала то как подтяжки могут быть не те? Да всё просто. Для чтения одним устройством ( в одном случае это процессор на мейне ) нужен один уровень сигнала по D0 например, а для чтения другим ( в другом случае это программатор с кучей проводов, которые у всех разной длины и толщины ) нужен другой уровень и как правило выше, а значит и резистор подтяжки должен иметь меньшее сопротивление. Это всё придёт со временем, подбирается опытным путём в процессе посиделок ночами над одной и той же микросхемой, изучая её даташиты и лапоча кучи информации в сети... Осваивайте накатку шаров EMMC удобным для вас способом, да так, что бы быстро и вам это нравилось ! Покупайте колодку и адаптер, сажайте этот бутерброд на программатор через NAND BASE и не будет "гемороя". 19 минут назад, Dizzzel сказал: Далее, больная голова рукам покоя не дает, и вот своял для KLM4G1FE3B-B001 Советую так же, найти плату донор ( майн какой ни будь, где стоит или стояла эта EMMC ), впаять в неё микросхему вашу, зацепиться по ISP и программировать сколь душе угодно. Ну или искать дальше фальшивые или настоящие пятаки. Может кто и подскажет вам с этим вопросом, но не я, извиняйте Ссылка на комментарий
Dizzzel Опубликовано 23 апреля, 2019 Автор Поделиться Опубликовано 23 апреля, 2019 2 минуты назад, AleksandrBurkov сказал: Да всё просто. Для чтения одним устройством ( в одном случае это процессор на мейне ) нужен один уровень сигнала по D0 например, а для чтения другим ( в другом случае это программатор с кучей проводов, которые у всех разной длины и толщины ) нужен другой уровень и как правило выше, а значит и резистор подтяжки должен иметь меньшее сопротивление Ну это то понятно, почему тогда при последовательном считывании еррорит на тех же секторах при повторном запуске? Если бы дело в подтяжке было, при моих проводах и наводке на них америкосами, испытывающими очередную ЭМИ бомбу, то тут бы наблюдался хаос... Как тогда понять - реальные ли те Бад блоки или "наведенные"? Цитата Советую так же, найти плату донор ( майн какой ни будь, где стоит или стояла эта EMMC ), впаять в неё микросхему вашу, зацепиться по ISP и программировать сколь душе угодно. Так а что там душе угодно - уже будет - подцепится прогером с платы и получить функционал как с колодки. До сих пор мучает вопрос - а нафига столько VDD VSS и VDDF ? Наверное для этого что бы просто тыщи комбинаций перебрать, уровень защиты от ламера Ссылка на комментарий
Dizzzel Опубликовано 23 апреля, 2019 Автор Поделиться Опубликовано 23 апреля, 2019 28 минут назад, AleksandrBurkov сказал: Осваивайте накатку шаров EMMC удобным для вас способом, да так, что бы быстро и вам это нравилось ! Покупайте колодку и адаптер, сажайте этот бутерброд на программатор через NAND BASE и не будет "гемороя". Таки колодка с адаптером есть, и проволокой на фото я подцепил ту самую память, что в колодке читалась полностью без ошибок. Шары я накатывать умею, но не люблю это дело, разные способы перепробовал - от пасты и кончая раставлением по микре иголочкой... Более менее "приятно" это классически трафарет с шарами... Ссылка на комментарий
Гость AleksandrBurkov Опубликовано 23 апреля, 2019 Поделиться Опубликовано 23 апреля, 2019 18 минут назад, Dizzzel сказал: Ну это то понятно, почему тогда при последовательном считывании еррорит на тех же секторах Скорее всего либо микросхема битая, либо с подключением проблемы ( даю подсказку - у EMMC тошибы к которой конектишься два питания ). 20 минут назад, Dizzzel сказал: подцепится прогером с платы и получить функционал как с колодки Опять в голове кавардак Колодка даёт полноценный конект с EMMC, стабильность, скорость чтения\записи, возможность тестирования и так далее... А по ISP вы можете лишь считать\записать, поменять кое какие параметры. По мне, так ISP нужен, когда чип явно "присмерти" и его демонтаж, может попросту его добить, а считать, что то нужно. Ссылка на комментарий
Гость AleksandrBurkov Опубликовано 23 апреля, 2019 Поделиться Опубликовано 23 апреля, 2019 24.04.2019 в 00:54, Dizzzel сказал: Таки колодка с адаптером есть ----------------------------------------------------------------------------------------- Вот это колодка !!! Цитата 1) NAND-Base 2) eMMC E-MATE адаптер 3) Колодка Ссылка на комментарий
Гость AleksandrBurkov Опубликовано 23 апреля, 2019 Поделиться Опубликовано 23 апреля, 2019 6 минут назад, Dizzzel сказал: Шары я накатывать умею 6 минут назад, Dizzzel сказал: но не люблю это дело 7 минут назад, Dizzzel сказал: разные способы перепробовал - от пасты Пару минут и готова emmc, время будет, сниму видео, специально. 8 минут назад, Dizzzel сказал: и кончая раставлением по микре иголочкой.. Нууу, это уже на любителя, я бы сказал, даже какое то электронное извращение Ссылка на комментарий
Dizzzel Опубликовано 23 апреля, 2019 Автор Поделиться Опубликовано 23 апреля, 2019 2 минуты назад, AleksandrBurkov сказал: Скорее всего либо микросхема битая, либо с подключением проблемы ( даю подсказку - у EMMC тошибы к которой конектишься два питания ). Ну так вот я же и начал про подтяжку доп точек к питанию... Там еще VCCQ и VDD1, сейчас просто не в мастерской но завтра попробую на них питание кинуть по очереди или на оба сразу, может что изменится... Цитата Колодка даёт полноценный конект с EMMC, стабильность, скорость чтения\записи, У меня например сейчас для интереса такая задача: вот есть новый мэйн LE33B, как стабильно без ошибок к нему подцепится что бы слить рабочую пришивку без ошибок? Цитата Вот это колодка !!! У меня один в один - по вашим советам же шел Цитата разные способы перепробовал - от пасты Пару минут и готова emmc, время будет, сниму видео, специал Я в той теме уже писал что для EMMC достаточно каплей припоя по пятакам пройтись и она сядет нормально, только флюс и припой нужно очень тщательно выбирать. Ссылка на комментарий

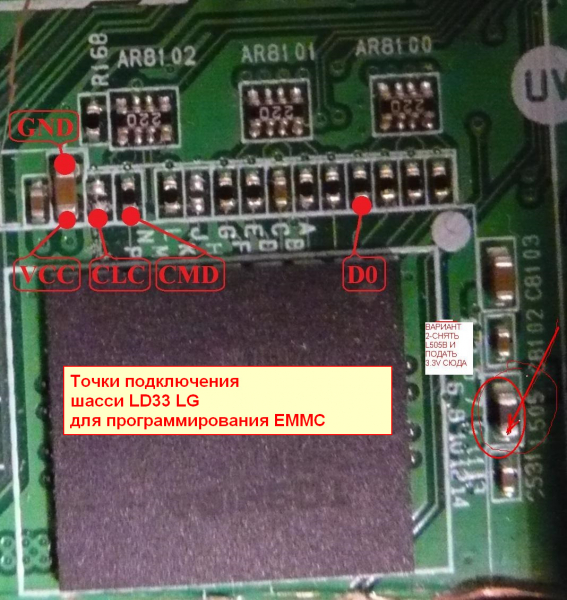

Гость AleksandrBurkov Опубликовано 23 апреля, 2019 Поделиться Опубликовано 23 апреля, 2019 В 24.04.2019 в 01:06, Dizzzel сказал: есть новый мэйн LE33B, как стабильно без ошибок к нему подцепится что бы слить рабочую пришивку без ошибок? ЗДЕСЬ всё есть, давал уже ссылку ! В 24.04.2019 в 01:06, Dizzzel сказал: для EMMC достаточно каплей припоя по пятакам пройтись и она сядет нормально, только флюс и припой нужно очень тщательно выбирать. Тогда к чему все телодвижения с пастой, иголочкой и шарами !? Ссылка на комментарий

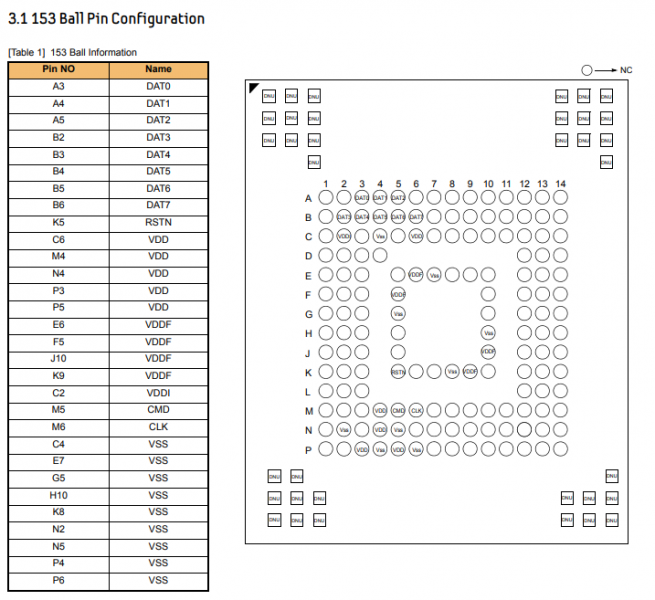

Гость AleksandrBurkov Опубликовано 23 апреля, 2019 Поделиться Опубликовано 23 апреля, 2019 В 24.04.2019 в 01:06, Dizzzel сказал: Там еще VCCQ и VDD1, сейчас просто не в мастерской но завтра попробую на них питание кинуть по очереди или на оба сразу, может что изменится... 1) Power : Interface power → VDD (1.70V ~ 1.95V or 2.7V ~ 3.6V) , Memory power → VDDF(2.7V ~ 3.6V) ( у микросхемы два питания ) 2) SMASUNG Recommends to separate VDD and VDDF power. ( отдельно 1,8, отдельно 3,3 вольта ) А вообще, там сформируется нужное напряжение где нужно Ссылка на комментарий
Гость AleksandrBurkov Опубликовано 23 апреля, 2019 Поделиться Опубликовано 23 апреля, 2019 Ещё подсказки: 1) на вывод VCCQ на плате цепляется Vref с программатора. 2) перемычкой на адаптере программатора выбирается нужное питание 1,8 или 3,3 3) естественно GND программатора, должен быть соединён с GND майна в любых случаях Ссылка на комментарий

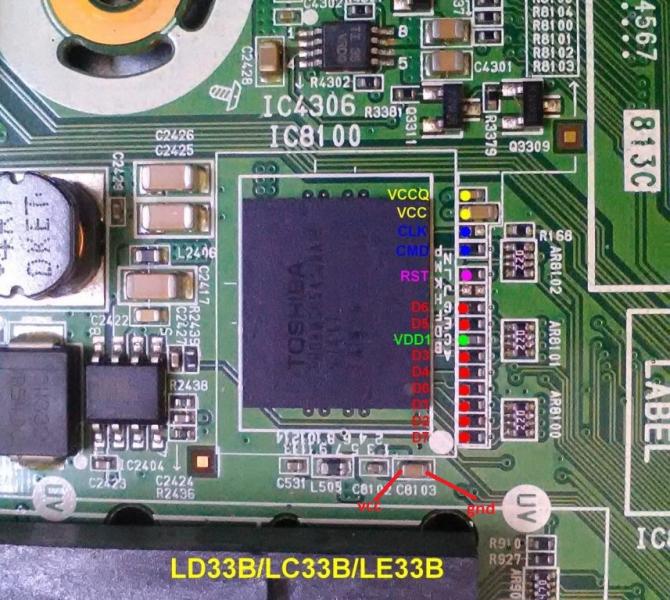

Dizzzel Опубликовано 23 апреля, 2019 Автор Поделиться Опубликовано 23 апреля, 2019 В 24.04.2019 в 01:11, AleksandrBurkov сказал: ЗДЕСЬ всё есть, давал уже ссылку ! Да не про то я! Я же говорю - стабильные ошибки при чтении по ISP. Было бы тело то считал бы для интереса сначала по ISP со всеми этими ошибками, а потом скинул бы память и считал в колодке, а потом для интереса залил бы через ISP на запаянную, сначала считанную первоначально по ISP, а потом "нормальную" и видно было. Но к сожалению тела нету и эксперимент остается в стадии нейтринно Цитата Тогда к чему все телодвижения с пастой, иголочкой и шарами !? Для шаров 0,3 и более, шары 0,25 и так под каплей налипают Сам не пробовал зааять, ибо опять же тела нет, но замерял на "вылет" остаток капли с хорошим флюсом - там 0,22 - 0,25 как раз. Цитата 1) Power : Interface power → VDD (1.70V ~ 1.95V or 2.7V ~ 3.6V) , Memory power → VDDF(2.7V ~ 3.6V) ( у микросхемы два питания ) Это от KLM4G1FE3B-B001 а не от тошибы в LE33B, судя по картинке у тошибы 3 питания, при этом на одном VCC она определяется и более-менне читается, значит это питание и массив данных захватывает... Цитата А вообще, там сформируется нужное напряжение где нужно Вариант - 2 снять дроссель 505 и подать на него 3,3. А это не он ли на кондюк с VCC идет или это вторая напруга? Ссылка на комментарий
Гость AleksandrBurkov Опубликовано 23 апреля, 2019 Поделиться Опубликовано 23 апреля, 2019 2 минуты назад, Dizzzel сказал: А это не он ли на кондюк с VCC идет или это вторая напруга? Ссылка на комментарий
Dizzzel Опубликовано 23 апреля, 2019 Автор Поделиться Опубликовано 23 апреля, 2019 1 час назад, AleksandrBurkov сказал: Это всё придёт со временем, подбирается опытным путём в процессе посиделок ночами над одной и той же микросхемой, изучая её даташиты и лапоча кучи информации в сети... Пришла нехитрая мысля - а что если просто поднять питающую (питающие) напруги на 0,2-0,3 В ? И для микры режим допустимый и провода скомпенсирует? Ссылка на комментарий
Гость AleksandrBurkov Опубликовано 23 апреля, 2019 Поделиться Опубликовано 23 апреля, 2019 2 минуты назад, Dizzzel сказал: Пришла нехитрая мысля Всё в ваших руках Ссылка на комментарий
Dizzzel Опубликовано 24 апреля, 2019 Автор Поделиться Опубликовано 24 апреля, 2019 Однако с платой LE33B это сработало - считалась повторно при напруге БП 3,4V без единой ошибки общий ток 207 мА, дроссель и другую обвязку не трогал. И не надо бессонные ночи сидеть резюки подтяжки дергать Ссылка на комментарий
Гость AleksandrBurkov Опубликовано 24 апреля, 2019 Поделиться Опубликовано 24 апреля, 2019 17 минут назад, Dizzzel сказал: И не надо бессонные ночи сидеть резюки подтяжки дергать Ну вот видите, хорошо, что форум есть, где сразу можно глянуть распиновку подключения например и не надо сидеть ночами, снимать emmc, читать даташиты, вызванивать что и куда. Достаточно всё сделать по инструкции оказывается Ссылка на комментарий
Dizzzel Опубликовано 24 апреля, 2019 Автор Поделиться Опубликовано 24 апреля, 2019 Еще хотелось бы уточнить про битность потока данных. Насколько я понял один D0 это 1 бит, D0-D3 это 4 бит а все D0-D7 это 8 бит? Получается адаптер может максимум на 4 бит читать? Ссылка на комментарий
Гость AleksandrBurkov Опубликовано 24 апреля, 2019 Поделиться Опубликовано 24 апреля, 2019 15 минут назад, Dizzzel сказал: Получается адаптер может максимум на 4 бит читать? Ссылка на комментарий
