LVDS тестер

Recommended Posts

Приветствую! Задался вопросом теста LVDS по линии MAIN - T-CON (или непосредственно матричной платы). Встречались на Алике разные устройства на подобии мини-жк-экранов с разными входными интерфейсами и какие то непонятные LVDS генераторы для проверки матрицы... Вгонять матрицу в тестовый режим - это часы колупаний по интернету, обычно безрезультатных, особенно если она без тэкона.

Предыстория - принесли тело DEXP 32" с диагнозом "не работает". При этом с пульта он включался и выключался. Первым делом засунул SPI в программатор, считалась без проблем, а вот со стиранием и записью беда - в никакую. Поставил новую память, прошил сторонней прошивкой - нет результатов, как горела одна подсветка без картинки, так и горит. Воткнул DVD с фильмом и в слепую кнопкой "соурсе" натыкал на нужный вход. Звук пошел, картинки так и нет :b94f:

Тело было без Т-СОНа, по матричной плате особого криминала не нашел, по замерам все "в попугаях" устраивало. Керамики в пробое так же нет. На самом стекле имелись следы подтеков. Скинул рамку - стекло без ушей, матричный шлейф целый и без прогаров, на нажатия не окликается. Все указывает на диагноз - мертвое стекло!

Вопрос собственно в том, что бы имея необходимый прибор подцепить материнку или матрицу и узнать, что действительно с первой сигнал идет а второй показывает. Хотелось бы узнать кто чем пользуется для этого...

Share this post


Link to post
Share on other sites
6 часов назад, Dizzzel сказал:

Хотелось бы узнать кто чем пользуется для этого...





  • Отлично! 1

Share this post


Link to post
Share on other sites

В этой же теме .

Hidden Content

    Reply to this topic to see the hidden content.

Share this post


Link to post
Share on other sites
10 часов назад, Dizzzel сказал:

DEXP 32"



10 часов назад, Dizzzel сказал:

Все указывает на диагноз - мертвое стекло!



Share this post


Link to post
Share on other sites
15 часов назад, wlad3010 сказал:





Посмотрел на Алике подобные штуки - ценник кусается сильно, если со скидочкой то можно за 10-ку взять, но по мне как то все равно многовато т.к. его универсальность под большим вопросом. Судя по переходникам он на ширпотребные бюджетные интерфейсы... Стоил бы он в районе 3к то можно было бы приобрести...



Цитата

В этой же теме .

Мне страшно становится от мысли такого монстра куда то подключить)))

Share this post


Link to post
Share on other sites
17.07.2020 в 23:20, Dizzzel сказал:

имея необходимый прибор подцепить материнку или матрицу

универсального нет, а если появится то стоить будет далеко от

2 часа назад, Dizzzel сказал:

в районе 3к



2 часа назад, Dizzzel сказал:

Мне страшно становится от мысли такого монстра куда то подключить)))

с чего то нужно начинать, иначе всё останется в мечтах .

  • Положительно 2

Share this post


Link to post
Share on other sites
Posted (edited)

Сравнивая ценник на девайсы и функциональность я думаю второй вариант получше будет (который T-60S), чем просто коробочка с экраном за 10к (минимум). Благо этот T-60S можно за 3-4к купить, как я понял из видео в самом простом варианте достаточно подцепить питальник и LVDS на матрицу. Как у Вас на картинке это уже со временем придет после понимания процесса)

Edited by Dizzzel

Share this post


Link to post
Share on other sites
3 часа назад, Dizzzel сказал:

со временем придет после понимания процесса)

главное начать ...

3 часа назад, Dizzzel сказал:

достаточно подцепить питальник и LVDS на матрицу

иметь понятие что за панель ...

3 часа назад, Dizzzel сказал:

второй вариант получше будет (который T-60S), чем просто коробочка с экраном за 10к

назначение разное ...

пивка лишний раз не попил --- на коробочку отложил ...  :)  ...

  • Отлично! 1

Share this post


Link to post
Share on other sites
Posted (edited)

На самом деле вопрос "экрачик" на маин или шлейф на стекло довольно односторонний - узнать в ком трабл. Подцепив экран к материнке и узнав, что с ее сигнал идет мы узнаем что виновата матрица, аналогично подцепив стекло к другому прибору узнаем что оно "не алё". Другой вопрос в ценнике девайсов - T-60S стоит как минимум в 2,5 раза дешевле.

13 часов назад, AVL68 сказал:

иметь понятие что за панель ...

Это то же вопрос интересный) Почему то с ноутбучными дисплеями все стандартно - если разъем идентичный то будут показывать. С ТВ интерфейсами неоднозначно... Помню было тело 19" которое при включении показывало белый экран, который постепенно синел (99,9% - стекло). Для интереса нашел в завалах 17-ку с аналогичным разъемом, так на ней контроллер задымился :bm:

Edited by Dizzzel

Share this post


Link to post
Share on other sites
16 минут назад, Dizzzel сказал:

На самом деле вопрос "экрачик" на маин или шлейф на стекло довольно односторонний

Это было бы так, если бы работало на 100 %. К сожалению работает не всегда и иногда не понятно почему не работает. Тут как с программаторами, их много, вроде делают одно и то же, но однако надо иметь все, потому как одним зашил - работает, а другим - нет.

  • Положительно 1

Share this post


Link to post
Share on other sites
24 минуты назад, Dizzzel сказал:

Подцепив экран к материнке и узнав, что с ее сигнал идет мы узнаем что виновата матрица

Хорошо если так, а может просто неправильно подключили

Share this post


Link to post
Share on other sites
Posted (edited)
1 час назад, snst сказал:

К сожалению работает не всегда и иногда не понятно почему не работает

Тогда единственным правильным прибором является интуиция и опыт... подцепив дохлое стекло и ничего не увидев, а затем подключив "экранчик" мы лишь подтверждаем правоту своих предположений) Я уже начинаю подумывать о провальности своих желаний, ибо необходимость подобного теста возникает раз в год, а универсальности приборов нет, так же как и гарантии успешного подключения...

Edited by Dizzzel

Share this post


Link to post
Share on other sites
3 часа назад, Dizzzel сказал:
16 часов назад, AVL68 сказал:

иметь понятие что за панель ...

Это то же вопрос интересный

Весь интерес ( в процентах - 90% ) заканчивается на

Hidden Content

    Reply to this topic to see the hidden content.
 , ну а если и там нет , то поиск ....

Данные по проверяемым панелям указаны на самом приборе :

Hidden Content

    Reply to this topic to see the hidden content.


Hidden Content

    Reply to this topic to see the hidden content.


Hidden Content

    Reply to this topic to see the hidden content.

(...одна из первых моделей

Share this post


Link to post
Share on other sites
3 часа назад, Dizzzel сказал:

Помню было тело 19" которое при включении показывало белый экран, который постепенно синел (99,9% - стекло). Для интереса нашел в завалах 17-ку с аналогичным разъемом, так на ней контроллер задымился :bm:

как вариант - питание разное по вольтажу...

Share this post


Link to post
Share on other sites
4 часа назад, Dizzzel сказал:

с аналогичным разъемом

распиновочка другая ...



1 час назад, Dizzzel сказал:

необходимость подобного теста возникает раз в год

кому как ...



Share this post


Link to post
Share on other sites
Posted (edited)
22 минуты назад, AVL68 сказал:

распиновочка другая ...

И где гарантия не спалить матрицу при неправильной распиновочке? Судя по шлейфам из комплекта, переназначение питающих выводов там не предусмотрено...

На приборе имеются некие обозначения D6, D8, S6, S8 - это что за параметры?

Edited by Dizzzel

Share this post


Link to post
Share on other sites
6 минут назад, Dizzzel сказал:

D6, D8, S6, S8

битность шин LVDS ... S8=Single 8Bit , D8=Double 8 Bit

  • Отлично! 2

Share this post


Link to post
Share on other sites

В общем наметки на прибор сделаны, всем спасибо за участие :buxlo: При первой же следующей необходимости его использовать закажу с Алика) Чую придется не одну бессонную ночь провести что бы "въехать" в него...

  • Положительно 2

Share this post


Link to post
Share on other sites



36 минут назад, Dizzzel сказал:

И где гарантия не спалить матрицу при неправильной распиновочке? Судя по шлейфам из комплекта, переназначение питающих выводов там не предусмотрено...

цветными проводами всё обозначено ( либо докупай...

  • Отлично! 3

Share this post


Link to post
Share on other sites
37 минут назад, Dizzzel сказал:

При первой же следующей необходимости его использовать закажу

надо сначала купить, научиться пользоваться а там уже применять по мере надобности ...

  • Положительно 1

Share this post


Link to post
Share on other sites
Posted (edited)
18.07.2020 в 21:19, Dizzzel сказал:

Посмотрел на Алике подобные штуки - ценник кусается сильно, если со скидочкой то можно за 10-ку взять, но по мне как то все равно многовато т.к. его универсальность под большим вопросом. Судя по переходникам он на ширпотребные бюджетные интерфейсы... Стоил бы он в районе 3к то можно было бы приобрести...

Если задаться вопросом не сильно тратиться, то для определения причины (main или панель) в большинстве случаев (и в вашем также) будет достаточно и тестера матриц T-60S.

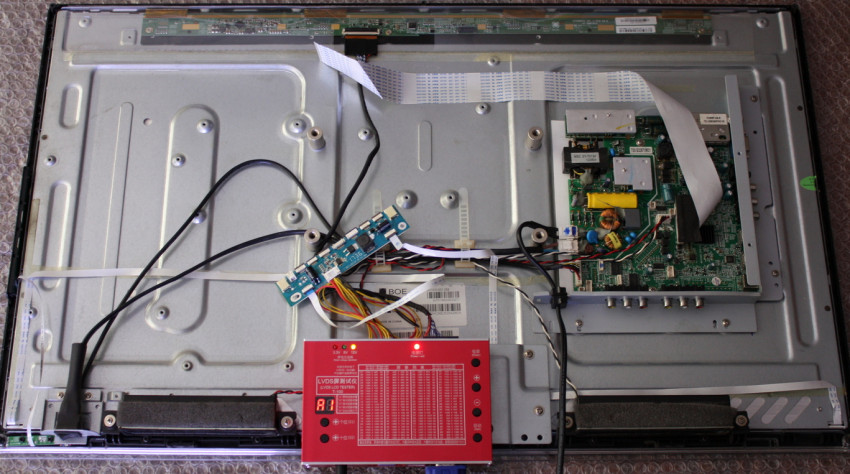

А пользоваться тестером оказалось очень просто...

Edited by Alex1101
  • Положительно 1

Share this post


Link to post
Share on other sites
