3 изображения

Информация о файле

BQ 32S12B   V1

на платформе Салют
матрица: C320Y19-5C
T-con: ST3151A07-1-XC-3
ST3151A07-2 Ver.2.7

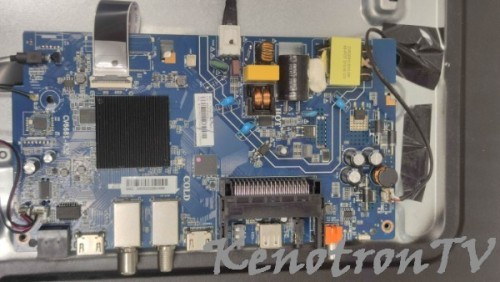

main: CV6681-K32
проц под радиатором

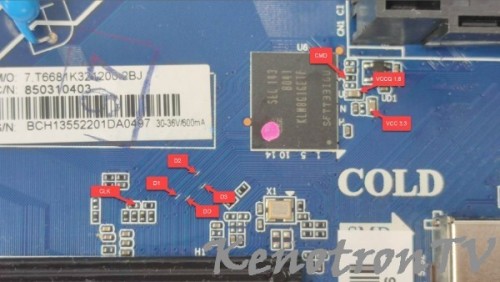

eMMC: KLM8G1GETF

Спойлер

SDMMC Тест контактов...Норма
UFPI тип сокета MMC, макс. шина 8-Бит
eMMC ID 15010038475446345206EC8760C2B8AD, DAT0-DAT3
eMMC Инфо Samsung '8GTF4R', size 7.28 ГиБ, SN EC8760C2, Ноя 2021
eMMC режим 4-Бит, Transfer режим, TI 1, Дрв. 0, частота 35МГц
eMMC детальная информация:
OCR 0xC0FF8080 (3V3/1V8)
CID 15010038475446345206EC8760C2B8AD (Samsung 8GTF4R, SN 0xEC8760C2 (3968295106), Ноя 2021)
CSD D02701320F5903FFF6DBFFEF8E40400D
Ревизия устройства [192] 0x08 (MMC v5.1)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x02 (10-20% использовано)
Время жизни памяти типа B 0x02 (10-20% использовано)
Функция Reset [162] 0x01 (Постоянно включен)
Конфигурация загрузки [179] 0x08 (Загрузка с BOOT1, access to USER)
Шина загрузки [177] 0x02 (8-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Yes, ENH, EXT)
Разделы завершены [155] 0x00 (NO)
FFU режим [443] 0x03 (Поддерживается, VSM)
USER раздел, размер 0x01D2000000 (7.28 ГиБ)
BOOT1 раздел, размер 0x0000400000 (4 МиБ)
BOOT2 раздел, размер 0x0000400000 (4 МиБ)
RPMB раздел, размер 0x0000080000 (512 КиБ) Счетчик 91 (0x5B)
eMMC Дамп, 512 байт (USER)
00000000 30 16 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | 0...............
00000010 00 20 3F 00 00 00 00 00  00 00 00 00 00 00 00 00 | . ?.............
00000020 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000030 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000040 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000050 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000060 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000070 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000080 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000090 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000100 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000110 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000120 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000130 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000140 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000150 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000160 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000170 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000180 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000190 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
E:\Прошивки\прошивки памяти\Samsung\UE40H6230AK\с не рабочего\BOOT1_0x0000000000_0x0000400000_backup.bin проверка дампа...Разделы не найдены!
eMMC полный бэкап...7.29 ГиБ
Текущая папка 'E:\Прошивки\прошивки памяти\BQ\BQ 32S12B V1'
Сохранение данных в Файл 'emmc_backup.txt'...Норма
Сохранение данных в Файл 'cid_backup.bin'...Норма
Сохранение данных в Файл 'csd_backup.bin'...Норма
Сохранение данных в Файл 'ext_csd_backup.bin'...Норма
Сохранение данных в Файл 'BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x9693C412
Завершено за 0.61 секунд(у). Скорость загрузки кода 6.57 МиБ/сек.
Сохранение данных в Файл 'BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0xB9021D83
Завершено за 0.60 секунд(у). Скорость загрузки кода 6.66 МиБ/сек.
Сохранение данных в Файл 'RPMB_0x0000000000_0x0000080000_backup.bin'...Норма
Чтение eMMC RPMB с адреса 0x00000000, размер 0x00080000...Норма
Контрольная сумма CRC32 0xAEF21BAD
Завершено за 0.22 секунд(у). Скорость загрузки кода 2.31 МиБ/сек.
Сохранение данных в Файл 'USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Чтение eMMC USER с адреса 0x00000000, размер 0x1D2000000...Норма
Контрольная сумма CRC32 0xA6A33852
Завершено за 16 мин. 16 сек. Скорость загрузки кода 7.64 МиБ/сек.
eMMC раздел BOOT1 (4 МиБ)
Источник данных Файл 'E:\Прошивки\прошивки памяти\BQ\BQ 32S12B V1\BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Пользовательские флаги задачи CRC32
eMMC режим чтения 'Автовыбор'
Верификация eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x9693C412
Завершено за 0.67 секунд(у). Скорость загрузки кода 5.97 МиБ/сек.
eMMC раздел USER (7.28 ГиБ)
Источник данных Файл 'E:\Прошивки\прошивки памяти\BQ\BQ 32S12B V1\USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Пользовательские флаги задачи CRC32
eMMC режим чтения 'Автовыбор'
Верификация eMMC USER с адреса 0x00000000, размер 0x1D2000000...Норма
Контрольная сумма CRC32 0xA6A33852
Завершено за 15 мин. 55 сек. Скорость загрузки кода 7.8 МиБ/сек.
