4 изображения

Информация о файле

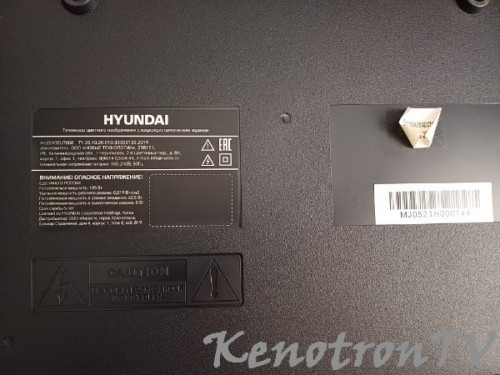

Hyundai H-LED43EU7008

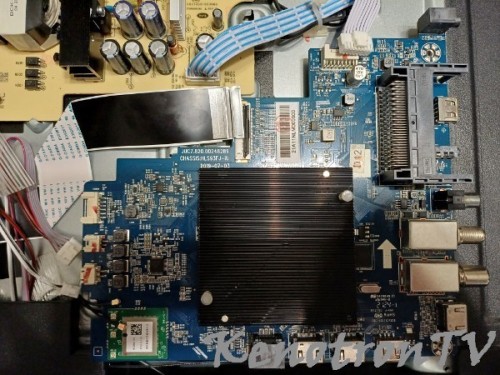

Main: JUC7.820.00248289
eMMC = THGBMHG6C1LBAIL

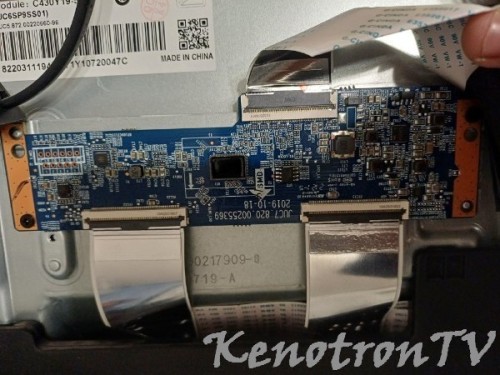

T-con: juc7.820.00255369
Panel: V430DJ1-Q01
Панель в сборе: C430Y19-5C (UC6SP9SS01)



Родная EMMC THGBMHG6C1LBAIL была мертва, поставил KLM8G1GETF, программатором залил NoName прошивку для Main JUC7.820.00248289, сервисными файлами обновил и выставил верный Project ID (ТВ Hyundai с корректным изображением и работающим звуком), считал программатором прошивку EMMC и выложил архив здесь.

Спойлер

8bit bus
Fast timing (16MHz)
Use Fixed Block operation
Using Ignore Errors
eMMC OCR 0xC0FF8080 after 2 attempts
CMD1 Get Response Error!
R3 Response Check Bits Error (0x50)!
eMMC (0) CID = 15010038475446345206F7C346A0B5 (01)
CMD2 Get Response Error!
Found 1 eMMC device(s)
eMMC CSD = D02701320F5903FFF6DBFFEF8E4040
eMMC: Version 4.xx
eMMC: Read Block Length 512 byte
eMMC: Write Block Length 512 byte
eMMC: Card High Capacity
eMMC: CSD User Partition Size = 1073741824 Byte
eMMC: WP Status True
eMMC: WP Size 16 erase groups
eMMC: Permanent WP is False
eMMC: Temorary WP is False
Valid mode SDR 1/4/8 bit
SET: Using HS Timing
eMMC: EXT_CSD User Partition Size = 7818182656 Byte
eMMC: Version 5.1
EXTCSD: FW CONFIG = 0x0
EXTCSD: PARTITION CONFIG = 0x8
EXTCSD: BOOT BUS WIDTH = 0x2
eMMC: Erase Group Size = 512 KByte (1024 blocks)
eMMC: Boot partition size 4194304 byte
eMMC: RPMB partition size 524288 byte
RPMB: Use correct key to read/write! (138)
eMMC MID = 0x0015, OEM ID = 0x0001
eMMC Product Name = 8GTF4R
eMMC Name = KLM8G1GETF-B041
eMMC Serial number = 0xF7C346A0
eMMC Revision = 0.6
eMMC Date 11/2002

EXT_CSD saved to Dumps/backup_8GTF4R_F7C346A0_10.09.24_14-19-27.extcsd

Используем все разделы eMMC
Читаем раздел User в файл C:\Hyundai H-LED43EU7008\KLM8G1GETF.user
Чтение начато
14:20:17
Читаем раздел Boot1 в файл C:\Hyundai H-LED43EU7008\KLM8G1GETF.boot1
Чтение начато
14:39:05
Читаем раздел Boot2 в файл C:\Hyundai H-LED43EU7008\KLM8G1GETF.boot2
Чтение начато
14:39:05
RPMB пропускаем ..
Чтение завершено
14:39:07
eMMC disconnected




Что нового в версии 11.09.2024 17:06   Просмотр изменений

Размещено

Для этой версии изменений нет.

  • Спасибо 1

Обратная связь

Вы сможете написать отзыв только после скачивания файла.
Чтобы скачать этот файл, вам нужно написать комментарий к файлу, указав что у вас сейчас в ремонте.
* Добавление фото Main, Panel и бирки на задней крышке TV обязательно!


URAT

   1 из 1 пользователь отзыв оказался полезным 1 / 1 пользователь

залил дамп. Телик завелся как положено ему.
