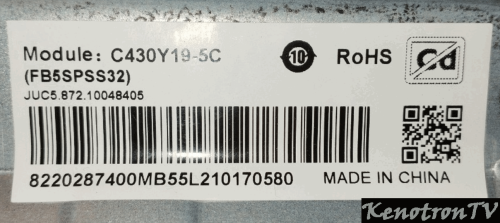

HARTENS HTY-43FHDO6G-HC22, MB-M9256-PW-BL TP.MT9256.PB722, C430Y19-5C, USB Firmware Software

Telefunken TF-LED43S08T2SU, No B06898, 2851P739, PT430GT01-1, USB Firmware Software
SKD08260620 俄罗斯 大货软件
395_2851P739_8G_SQY_SKD08260620_Russia_PT430GT011_UHD_T2S2_ddKey7_Telefunken_20201015_082335_8eece199796_install_2851
USB Firmware Software (install_2851.img)

model : DEXP 32HHY1
main : CV9256-B42
CPU : MT9256LAATDB
eMMC : SAMSUNG KLM8G1GETF-B041
screen : PT320AT02-2 ver.2.0
В архиве полный бекап eMMC


Недавно столкнулся с интересной проблемой на плате **TP.MST3663S.PB801**, оснащённой процессором **MSD3663**: плата включалась, однако в рабочий режим не переходила.
Изначально предполагал проблему с прошивкой или памятью, ведь логи выдавали разные ошибки при каждом включении. Однако детальное изучение показало, что реальная причина кроется глубже - дело оказалось в снижении напряжения питания ядра процессора (*Vcore*).
Проблема
Процессор MSD3663 со временем теряет стабильность при стандартных значениях *Vcore*, установленных производителем (~1,1 В).
Это ведёт к нестабильной работе системы и возникновению ошибок в произвольных местах программного кода.
Повышение напряжения питания ядра позволяет вернуть плату к стабильному функционированию.
Инженерное решение
Простое и эффективное решение - небольшая модификация цепи подачи напряжения ядра процессора путём установки дополнительного резистора.
Идея проста: добавляем параллельно существующему нижнему резистору делителя дополнительное сопротивление, снижающее эквивалентное значение нижней части делителя.
Как следствие, опорная точка обратной связи сместится вверх, увеличивая напряжение *Vcore*.
 Что делаем:
- Устанавливаем SMD-резистор номиналом **33 кОм** поверх специальной площадки на плате (см. рис ниже), которая предусмотрена разработчиками специально для подобного случая.

- Рекомендуем также установить улучшенный радиатор охлаждения процессора, чтобы минимизировать риск перегрева и увеличить долговечность решения.
Практические шаги:
1. Отключите питание устройства и убедитесь, что оно остыло перед началом работ.
2. Подготовьте SMD-резистор на 33 кОм (например, типа 0805 или аналогичный).
3. Аккуратно припаяйте его на предусмотренную площадку на верхней стороне платы.
4. Проверьте величину напряжения *Vcore* мультиметром — должно находиться в диапазоне около **1,22–1,25 В**.
5. Убедитесь, что температура процессора остаётся приемлемой при нагрузке.
Для лучшей стабильности рекомендуем установку хорошего радиатора охлаждения.
Важно отметить, что данное решение является временным методом повышения работоспособности оборудования и носит характер инженерного обхода основной проблемы деградации процессора.
Хотя практика показывает высокую эффективность метода, хотя гарантировать долгосрочную работу невозможно.
Тем не менее, плата стабилизируется и продолжает нормально функционировать долгое время даже после подобной модификации.

Таким образом, простая пайка резистора и установка радиатора помогают эффективно решить проблему низкой производительности платы TP.MST3663S.PB801, обеспечивая её дальнейшую работоспособность без замены дорогостоящих компонентов.

HYNDAI H-LED32GS5001 (Смарт Салют)
Материнка CV6681-K32,
панель C320Y19-5C
Нашёл прошивку, встала как родная,  но после обновления опять перевёртыш.
Когда в сервисе пробывал менять панель, изображение вообще пропадало пришлось в тёмную прошивать по новой.
Проблему решил так:
Поменял в mirror mode на 0 изо встало нормально.
Или в тех прошивках, что находил это значение не менялось или я затупил не сделал сохранить ( Data Retention)
На фото выделил где изменил.
Всем удачи!

ТВ КИТАЙСКИЙ БЕЗ НАЗВАНИЯ
шасси-ZP.9256.818R
panel-T390HVN04
EMMC-KLM8G1GETF-B041
