8 изображений

Информация о файле

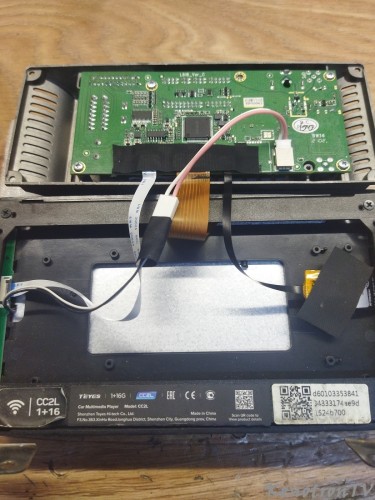

TEYES CC2L 1+16 (818WF/1+16 X210226J)

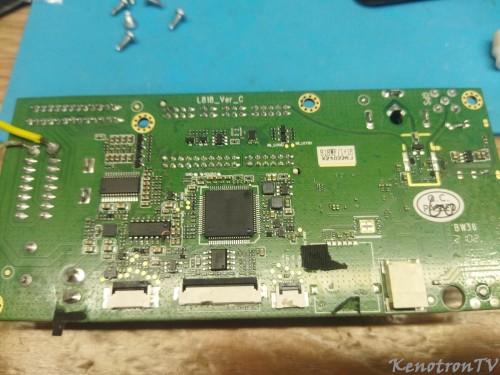

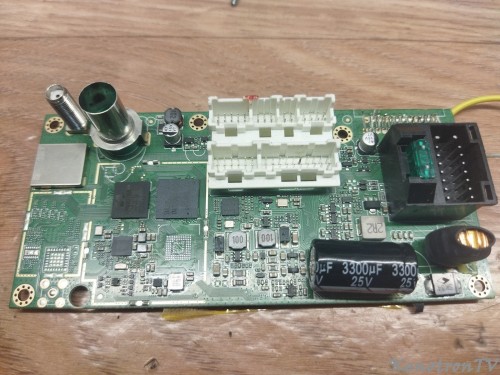

MAIN: L818_Ver_C

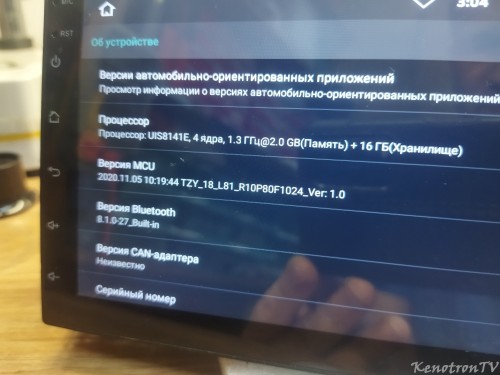

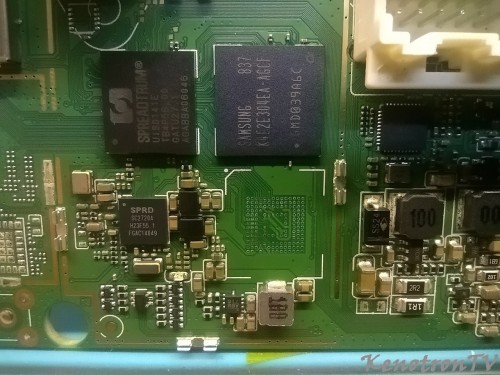

CPU: SPREADTRUM UIS8141E
EMMC: FORESEE FEMDNN016G-58A43 BGA-153
MCU: M818KID
УНЧ: TOSHIBA TCB001HQ
+25Q80U
LOG EMMC:

Спойлер

EMMC Информация :

Производитель: FORESEE , Имя: 58A431 , HEX: 353841343331 , с/н: AE9D1524 , рев: 74
Производитель ИД: D6 , Оем ИД: 03 , Тип устройства: BGA (Discrete embedded) , Дата: 11/2020
   EMMC ROM 1 (Данные пользователя) Объем: 14940 MB (0x0003A5C00000)
   EMMC ROM 2/3 (Загрузочный раздел 1/2) Объем: 4096 KB (0x000000400000)
   EMMC RPMB Объем: 4096 KB (0x000000400000) , Счётчик: 0, Ответ: Чисто
Extended CSD информация :
Extended CSD ревизия: 1.8 (MMC 5.1)
Конфигурация загрузки [PARTITION_CONFIG]: 0x08 , Boot partition 1 enabled for boot
Boot Bus Config: 0x00 , x1 (sdr) or x4 (ddr) bus width in boot operation mode
H/W Reset Function [RST_N_FUNCTION]: 0x00 , RST_n сигнал временно отключен
Поддержка управления разделами [PARTITIONING_SUPPORT]: 0x07
Устройство поддерживает функции разбиения
Устройство может иметь расширенные технологические возможности в разделах и области пользовательских данных
Устройство может иметь атрибуты расширенных разделов
Настройки разделов [PARTITION_SETTING_COMPLETED]: 0x00
EMMC инициализация выполнена
Extcsd бэкап сохранён: 58A431_AE9D1524_20250127_120534.extcsd  (новый бэкап)

Успешно подключено

Операция: Сканирование таблицы разделов из Источника (Вендор: Binary Read/Write)

Сканирование разделов из ROM2
GPT заголовок не найден

Сканирование разделов из ROM3
GPT заголовок не найден

Сканирование разделов из ROM1
GPT заголовок найден
Раздел: PrimaryGPT [000000000000 - 000000004400], Размер: 000000004400 (17,00 KB), Тип: GPT
Раздел: prodnv [000000100000 - 000000B00000], Размер: 000000A00000 (10,00 MB), Тип: Linux (/productinfo)
Раздел: miscdata [000000B00000 - 000000C00000], Размер: 000000100000 (1,00 MB), Тип: Данные
Раздел: recovery [000000C00000 - 000002F00000], Размер: 000002300000 (35,00 MB), Тип: Boot
Раздел: misc [000002F00000 - 000003000000], Размер: 000000100000 (1,00 MB), Тип: Пустой
Раздел: trustos [000003000000 - 000003600000], Размер: 000000600000 (6,00 MB), Тип: Данные
Раздел: trustos_bak [000003600000 - 000003C00000], Размер: 000000600000 (6,00 MB), Тип: Данные
Раздел: sml [000003C00000 - 000003D00000], Размер: 000000100000 (1,00 MB), Тип: Данные
Раздел: sml_bak [000003D00000 - 000003E00000], Размер: 000000100000 (1,00 MB), Тип: Данные
Раздел: uboot [000003E00000 - 000003F00000], Размер: 000000100000 (1,00 MB), Тип: Данные
Раздел: uboot_bak [000003F00000 - 000004000000], Размер: 000000100000 (1,00 MB), Тип: Данные
Раздел: uboot_log [000004000000 - 000004400000], Размер: 000000400000 (4,00 MB), Тип: Данные
Раздел: logo [000004400000 - 000004C00000], Размер: 000000800000 (8,00 MB), Тип: Данные
Раздел: fbootlogo [000004C00000 - 000004E00000], Размер: 000000200000 (2,00 MB), Тип: Данные
Раздел: w_fixnv1 [000004E00000 - 000004F00000], Размер: 000000100000 (1,00 MB), Тип: Данные
Раздел: w_fixnv2 [000004F00000 - 000005000000], Размер: 000000100000 (1,00 MB), Тип: Данные
Раздел: w_runtimenv1 [000005000000 - 000005100000], Размер: 000000100000 (1,00 MB), Тип: Данные
Раздел: w_runtimenv2 [000005100000 - 000005200000], Размер: 000000100000 (1,00 MB), Тип: Данные
Раздел: persist [000005200000 - 000005400000], Размер: 000000200000 (2,00 MB), Тип: FRP
Раздел: gpsgl [000005400000 - 000005500000], Размер: 000000100000 (1,00 MB), Тип: Данные
Раздел: gpsbd [000005500000 - 000005600000], Размер: 000000100000 (1,00 MB), Тип: Данные
Раздел: wcnmodem [000005600000 - 000006000000], Размер: 000000A00000 (10,00 MB), Тип: Данные
Раздел: w_modem [000006000000 - 000007000000], Размер: 000001000000 (16,00 MB), Тип: Данные
Раздел: w_deltanv [000007000000 - 000007100000], Размер: 000000100000 (1,00 MB), Тип: Пустой
Раздел: w_gdsp [000007100000 - 000007B00000], Размер: 000000A00000 (10,00 MB), Тип: Данные
Раздел: pm_sys [000007B00000 - 000007C00000], Размер: 000000100000 (1,00 MB), Тип: Данные
Раздел: boot [000007C00000 - 000009F00000], Размер: 000002300000 (35,00 MB), Тип: Boot
Раздел: dtb [000009F00000 - 00000A700000], Размер: 000000800000 (8,00 MB), Тип: Пустой
Раздел: dtbo [00000A700000 - 00000AF00000], Размер: 000000800000 (8,00 MB), Тип: Пустой
Раздел: system [00000AF00000 - 000062700000], Размер: 000057800000 (1,37 GB), Тип: Linux
Раздел: cache [000062700000 - 00006BD00000], Размер: 000009600000 (150,00 MB), Тип: Linux (/cache)
Раздел: vendor [00006BD00000 - 000078500000], Размер: 00000C800000 (200,00 MB), Тип: Linux
Раздел: product [000078500000 - 000078F00000], Размер: 000000A00000 (10,00 MB), Тип: Пустой
Раздел: vbmeta [000078F00000 - 000079000000], Размер: 000000100000 (1,00 MB), Тип: Пустой
Раздел: vbmeta_bak [000079000000 - 000079100000], Размер: 000000100000 (1,00 MB), Тип: Пустой
Раздел: fytdata [000079100000 - 000079B00000], Размер: 000000A00000 (10,00 MB), Тип: Данные
Раздел: lsecoem [000079B00000 - 0000ABB00000], Размер: 000032000000 (800,00 MB), Тип: Linux (/oem)
Раздел: lsecfs [0000ABB00000 - 0000ADB00000], Размер: 000002000000 (32,00 MB), Тип: Linux (/lsecfs)
Раздел: userdata [0000ADB00000 - 0003A5BFBE00], Размер: 0002F80FBE00 (11,88 GB), Тип: F2FS
Раздел: BackupGPT [0003A5BFBE00 - 0003A5C00000], Размер: 000000004200 (16,50 KB), Тип: BackupGPT
GPT заголовок успешно проанализирован

Операция: Чтение по вендору (Binary Read/Write)
Размер блока: Авто

Выходной каталог: D:\1\Teyes cc2l\DAMP\

Бэкап сохранён: 58A431_AE9D1524_20250127_120933.extcsd  (новый бэкап)

Чтение: ROM2, Смещение: 0x000000000000, Размер: 0x000000400000 (4,00 MB)
Выходной файл: ROM2_000000000000_000000400000.bin
Чтение раздела...
Выполнено чтение раздела.  (Скорость чтения: 898,33 Kb/s)
Чтение: ROM3, Смещение: 0x000000000000, Размер: 0x000000400000 (4,00 MB)
Выходной файл: ROM3_000000000000_000000400000.bin
Чтение раздела...
Выполнено чтение раздела.  (Скорость чтения: 907,83 Kb/s)
Чтение: ROM1, Смещение: 0x000000000000, Размер: 0x0003A5C00000 (14,59 GB)
Выходной файл: ROM1_000000000000_0003A5C00000.bin
Чтение раздела...
Выполнено чтение раздела.  (Скорость чтения: 16441,21 Kb/s)

Все сделано.

Z3X по вендору с рабочего аппарата.


Что нового в версии 1.0.0   Просмотр изменений

Размещено

Для этой версии изменений нет.
