Polar 48LTV3002, 55LTV3002

Anatos
 Поделиться

3 изображения

Информация о файле

Доработка шасси в телевизорах POLAR 39LTV3002, 48LTV3002, 55LTV3002 и 55LTV6002.

При проявлении дефектов связанных с неустойчивой работой шасси в телевизорах

POLAR 39LTV3002, 48LTV3002, 55LTV3002 и 55LTV6002 (зависания, отключения, не включения и т.д),

нужно произвести следующую доработку.

На шасси заменить чип-диоды в позициях D38 и D39 на выводные диоды HER307

как показано на фотографии (выделено красными овалами).

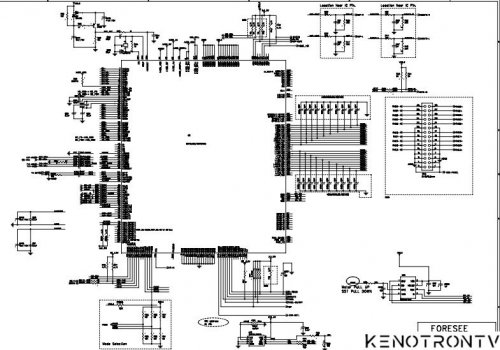

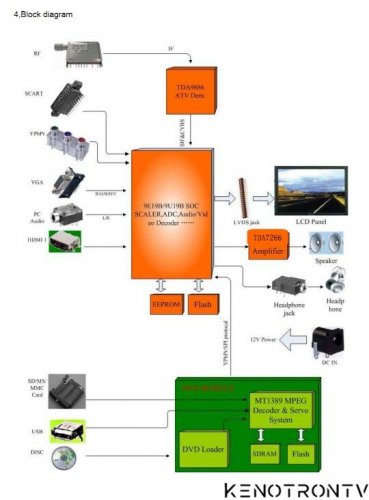

Service manual Polar -1560A 1960A 2232 Schem 55ltv3002 Schem 48ltv3002

Прошивки рабочие на все 100%: Polar_55LTV3002_Russia_M2D_LC220WXE_5144_V2.28_20100816_B6E7 Polar_48LTV3002_Russia_M2D_AUOM185XW01V2_5140_V2.27_20100812_49D6
