BBK 43LEX-8161/UTS2C (lot 06) , HK.T.RT2851P839 , HV430QUB-H10 , eMMC

   (1 отзыв)
verniy68
 Поделиться

5 изображений

Информация о файле

model : BBK 43LEX-8161/UTS2C (lot 06)

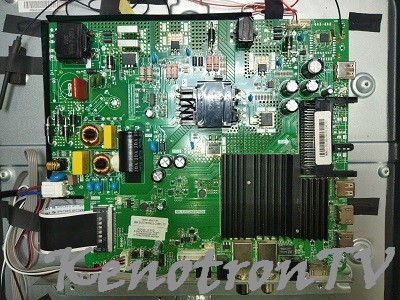

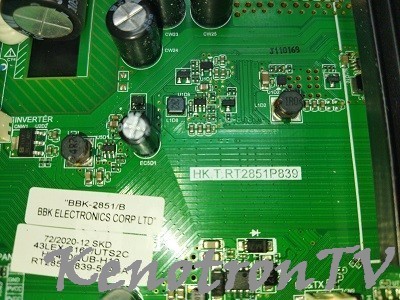

main : HK.T.RT2851P839

CPU : RTD2851SSA

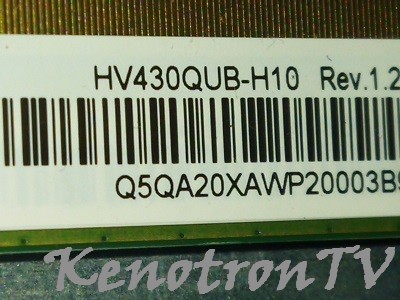

panel : HV430QUB-H10

eMMC : SKhynix H26M41204HPR

В архиве полный бекап eMMC



Неисправна eMMC H26M41204HPR , с которой слита прошивка и

залита в новую память, после чего работоспособность аппарата восстановлена.

Спойлер

SDMMC Тест контактов...Норма
UFPI тип сокета MMC, макс. шина 8-Бит
eMMC ID 90014A483847346192A18C705C361743, DAT0
eMMC Инфо Hynix 'H8G4a', size 7.28 ГиБ, SN 8C705C36, Янв 2020
eMMC режим 1-Бит, Transfer режим, TI 1, Дрв. 0, частота 26МГц
eMMC детальная информация:
OCR 0xC0FF8080 (3V3/1V8)
CID 90014A483847346192A18C705C361743 (Hynix H8G4a, SN 0x8C705C36 (2356173878), Янв 2020)
CSD D02701320F5903FFFFFFFFE78A40002B
Ревизия устройства [192] 0x08 (MMC v5.1)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x01 (0-10% использовано)
Время жизни памяти типа B 0x06 (50-60% использовано)
Функция Reset [162] 0x00 (Временно выключен (по умолчанию))
Конфигурация загрузки [179] 0x00 (Нет загрузки, доступ к USER)
Шина загрузки [177] 0x00 (1-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Да, ENH, EXT 0x03, SYS CODE, NON-PERS)
Разделы завершены [155] 0x00 (Нет)
Поддержка Reliable write [166] 0x15 (RPMB 8K, R/W)
FFU режим [443] 0x01 (Поддерживается)
USER  раздел, размер 0x01D2000000 (7.28 ГиБ)
BOOT1 раздел, размер 0x0000400000 (4 МиБ)
BOOT2 раздел, размер 0x0000400000 (4 МиБ)
RPMB  раздел, размер 0x0000400000 (4 МиБ) Счетчик 25231 (0x628F)
eMMC Дамп, 512 байт (USER)
00000000 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000010 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000020 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000030 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000040 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000050 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000060 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000070 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000080 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000090 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000100 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000110 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000120 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000130 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000140 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000150 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000160 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000170 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000180 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000190 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001C0 01 00 EE FF FF FF 01 00  00 00 FF FF FF FF 80 00 | ..îÿÿÿ....ÿÿÿÿ..
000001D0 00 00 0C 00 00 00 DF FF  E6 00 00 00 02 00 00 00 | ......ßÿæ.......
000001E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 55 AA | ..............Uª
eMMC полный бэкап...7.29 ГиБ
Текущая папка 'C:\Users\Admin\Desktop\Work\Desktop\ufpi\BBK_43LEX_8161_UTS2C_lot06'
Сохранение данных в Файл 'emmc_backup.txt'...Норма
Сохранение данных в Файл 'cid_backup.bin'...Норма
Сохранение данных в Файл 'csd_backup.bin'...Норма
Сохранение данных в Файл 'ext_csd_backup.bin'...Норма
Сохранение данных в Файл 'BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 1.41 секунд(у). Скорость загрузки кода 2.84 МиБ/сек.
Сохранение данных в Файл 'BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x1147406A
Завершено за 1.41 секунд(у). Скорость загрузки кода 2.84 МиБ/сек.
Сохранение данных в Файл 'RPMB_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC RPMB с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0x65AF5474
Завершено за 5.13 секунд(у). Скорость загрузки кода 799.22 КиБ/сек.
Сохранение данных в Файл 'USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Чтение eMMC USER с адреса 0x00000000, размер 0x1D2000000...Норма
Контрольная сумма CRC32 0xF7A605B8
Завершено за 41 мин. 22 сек. Скорость загрузки кода 3 МиБ/сек.



Что нового в версии 19.05.2025 10:28   Просмотр изменений

Размещено

Для этой версии изменений нет.

  • Спасибо 1
 Поделиться
Предыдущий файл Витязь 50LU1204, TP.SK706S.PC822, KLM8G1GETF B041
Следующий файл DEXP F40B8300K, THGBMBG5D1KBAIL

Обратная связь

Вы сможете написать отзыв только после скачивания файла.

JimStiven12

JimStiven12 3



Залил через RT809H в KLM8G1GETF-B041, ТВ запустился. Выполнил сброс и обновление по USB. Все работает.
