Polarline 42PL11TC-SM, TP.MT5510S.PB803, дамп еMMC

   (0 отзывов)
VEK
 Поделиться

2 изображения

Информация о файле

Polarline 42PL11TC-SM
панель: JE415D3HA0L D00

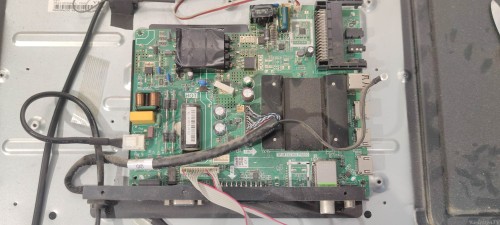

main: TP.MT5510S.PB803
проц: MT5659QHNT
eMMC: Kingston EMMC04G-M627
поставил KLM8G1GETF B041

Влил родной дамп в новую, сделал сброс, работает.



Спойлер

SDMMC Тест контактов...Пропуск!
UFPI тип сокета MMC, макс. шина 8-Бит
eMMC ID 7001004D3632373034012547E7ABC6B5, DAT0
eMMC Инфо Kingston 'M62704', size 3.53 ГиБ, SN 2547E7AB, Дек 2019
eMMC режим 1-Бит, Transfer режим, TI 1, Дрв. 0, частота 35МГц
eMMC детальная информация:
OCR 0xC0FF8080 (3V3/1V8)
CID 7001004D3632373034012547E7ABC6B5 (Kingston M62704, SN 0x2547E7AB (625469355), Дек 2019)
CSD D04F01320F5903FFFFFFFFEF8A400061
Ревизия устройства [192] 0x08 (MMC v5.1)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x0B (Максимально использовано!)
Время жизни памяти типа B 0x0B (Максимально использовано!)
Функция Reset [162] 0x00 (Временно выключен (по умолчанию))
Конфигурация загрузки [179] 0x78 (Загрузка с USER, доступ к USER, ACK)
Шина загрузки [177] 0x00 (1-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Да, ENH, EXT 0x03, SYS CODE, NON-PERS)
Разделы завершены [155] 0x00 (Нет)
Поддержка Reliable write [166] 0x14 (RPMB 8K, R/O)
FFU режим [443] 0x01 (Поддерживается)
Размер блока стирания 0x80000 (512 КиБ)
USER  раздел, размер 0x00E2000000 (3.53 ГиБ)
BOOT1 раздел, размер 0x0000200000 (2 МиБ)
BOOT2 раздел, размер 0x0000200000 (2 МиБ)
RPMB  раздел, размер 0x0000080000 (512 КиБ) Нулевой счетчик, Ключ аутентификации записан
eMMC Дамп, 512 байт (USER)
00000000 71 00 00 EA 18 F0 9F E5  18 F0 9F E5 18 F0 9F E5 | q..e.?.a.?.a.?.a
00000010 18 F0 9F E5 18 F0 9F E5  18 F0 9F E5 18 F0 9F E5 | .?.a.?.a.?.a.?.a
00000020 CC 01 00 FB 98 01 00 FB  9C 01 00 FB A0 01 00 FB | I..u...u...u ..u
00000030 A4 01 00 FB A8 01 00 FB  AC 01 00 FB B0 01 00 FB | ¤..u?..u¬..u°..u
00000040 00 00 A0 E3 15 0F 07 EE  10 0F 11 EE 01 0A C0 E3 | .. a...i...i..Aa
00000050 10 0F 01 EE 4F F0 7F F5  6F F0 7F F5 10 00 9F E5 | ...iO?.oo?.o...a
00000060 01 10 A0 E3 00 10 80 E5  4F F0 7F F5 6F F0 7F F5 | .. a...aO?.oo?.o
00000070 55 00 00 EA 1C 80 00 F0  00 00 00 00 00 00 00 00 | U..e...?........
00000080 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000090 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000100 4D 54 4B 2F 44 54 56 2F  52 4F 4D 43 4F 44 45 2F | MTK/DTV/ROMCODE/
00000110 4D 53 44 43 42 4F 4F 54  2F 56 30 31 2E 30 30 00 | MSDCBOOT/V01.00.
00000120 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000130 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000140 42 4F 4F 54 00 00 00 00  00 00 00 00 00 00 00 00 | BOOT............
00000150 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000160 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000170 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000180 0A 0D 53 74 61 72 74 20  50 6D 61 69 6E 0A 0D 00 | ..Start Pmain...
00000190 0A 0D 48 6C 74 0A 0D 00  05 00 00 EA 04 00 00 EA | ..Hlt......e...e
000001A0 03 00 00 EA 02 00 00 EA  01 00 00 EA 00 00 00 EA | ...e...e...e...e
000001B0 FF FF FF EA B0 1F 10 EE  06 01 A0 E3 01 00 50 E1 | yyye°..i.. a..Pa
000001C0 FB FF FF 1A 98 12 9F E5  31 FF 2F E1 00 10 0F E1 | uyy....a1y/a...a
000001D0 1F 10 C1 E3 13 10 81 E3  80 10 81 E3 40 10 81 E3 | ..Aa...a...a@..a
000001E0 01 1C C1 E3 01 F0 2B E1  10 0F 11 EE 01 0A C0 E3 | ..Aa.?+a...i..Aa
000001F0 04 00 C0 E3 01 00 C0 E3  02 0B 80 E3 10 0F 01 EE | ..Aa..Aa...a...i
eMMC полный бэкап...3.54 ГиБ
Текущая папка 'E:\прошивки_1\Polarline\42PL11TC-SM  TP.MTK5510S.PB803'
Сохранение данных в Файл 'emmc_backup.txt'...Норма
Сохранение данных в Файл 'cid_backup.bin'...Норма
Сохранение данных в Файл 'csd_backup.bin'...Норма
Сохранение данных в Файл 'ext_csd_backup.bin'...Норма
Сохранение данных в Файл 'BOOT1_0x0000000000_0x0000200000_backup.bin'...Норма
Чтение eMMC BOOT1 с адреса 0x00000000, размер 0x00200000...Норма
Контрольная сумма CRC32 0xC5E808EF
Завершено за 0.59 секунд(у). Скорость загрузки кода 3.41 МиБ/сек.
Сохранение данных в Файл 'BOOT2_0x0000000000_0x0000200000_backup.bin'...Норма
Чтение eMMC BOOT2 с адреса 0x00000000, размер 0x00200000...Норма
Контрольная сумма CRC32 0x42585D7D
Завершено за 0.51 секунд(у). Скорость загрузки кода 3.95 МиБ/сек.
Сохранение данных в Файл 'RPMB_0x0000000000_0x0000080000_backup.bin'...Норма
Чтение eMMC RPMB с адреса 0x00000000, размер 0x00080000...Норма
Контрольная сумма CRC32 0x75660AAC
Завершено за 1.55 секунд(у). Скорость загрузки кода 330.32 КиБ/сек.
Сохранение данных в Файл 'USER_0x0000000000_0x00E2000000_backup.bin'...Норма
Чтение eMMC USER с адреса 0x00000000, размер 0xE2000000...Норма
Контрольная сумма CRC32 0x19218EDA
Завершено за 14 мин. 59 сек. Скорость загрузки кода 4.02 МиБ/сек.
eMMC раздел BOOT1 (2 МиБ)
Источник данных Файл 'E:\прошивки_1\Polarline\42PL11TC-SM  TP.MTK5510S.PB803\BOOT1_0x0000000000_0x0000200000_backup.bin'...Норма
Источник данных Файл 'E:\прошивки_1\Polarline\42PL11TC-SM  TP.MTK5510S.PB803\BOOT1_0x0000000000_0x0000200000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT1 с адреса 0x00000000, размер 0x00200000...Норма
Контрольная сумма CRC32 0xC5E808EF
Завершено за 0.51 секунд(у). Скорость загрузки кода 3.94 МиБ/сек.
Источник данных Файл 'E:\прошивки_1\Polarline\42PL11TC-SM  TP.MTK5510S.PB803\BOOT2_0x0000000000_0x0000200000_backup.bin'...Норма
eMMC раздел BOOT2 (2 МиБ)
Источник данных Файл 'E:\прошивки_1\Polarline\42PL11TC-SM  TP.MTK5510S.PB803\BOOT2_0x0000000000_0x0000200000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT2 с адреса 0x00000000, размер 0x00200000...Норма
Контрольная сумма CRC32 0x42585D7D
Завершено за 0.51 секунд(у). Скорость загрузки кода 3.94 МиБ/сек.
Источник данных Файл 'E:\прошивки_1\Polarline\42PL11TC-SM  TP.MTK5510S.PB803\USER_0x0000000000_0x00E2000000_backup.bin'...Норма
eMMC раздел USER (3.53 ГиБ)
Источник данных Файл 'E:\прошивки_1\Polarline\42PL11TC-SM  TP.MTK5510S.PB803\USER_0x0000000000_0x00E2000000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC USER с адреса 0x00000000, размер 0xE2000000...Норма
Контрольная сумма CRC32 0x19218EDA
Завершено за 14 мин. 47 сек. Скорость загрузки кода 4.07 МиБ/сек.



Изменено пользователем VEK

Что нового в версии 12.06.2025 13:25   Просмотр изменений

Размещено

Для этой версии изменений нет.
