AMCV LE-32ZTHS27, TP.SK506S.PB818 дамп eMMC

   (0 отзывов)
VEK
 Поделиться

3 изображения

Информация о файле

AMCV LE-32ZTHS27

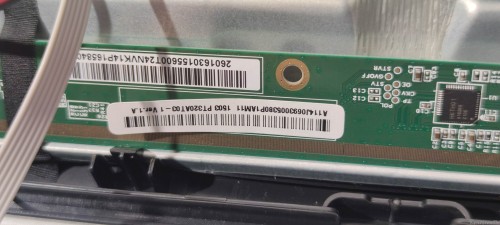

панель: PT320AT03-1 Ver.1.A

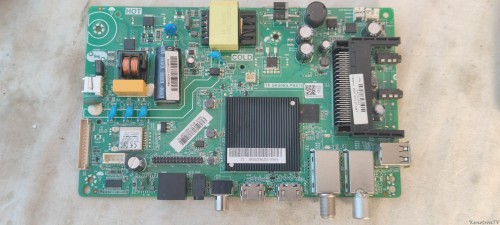

main: TP.SK506S.PB818
eMMC KLM8G1GETF B041



Спойлер

SDMMC Тест контактов...Пропуск!
UFPI тип сокета MMC, макс. шина 8-Бит
eMMC ID 150100384754463452066D40FA4268CB, DAT0
eMMC Инфо Samsung '8GTF4R', size 7.28 ГиБ, SN 6D40FA42, Июн 2021
eMMC режим 1-Бит, Transfer режим, TI 1, Дрв. 0, частота 45МГц
eMMC детальная информация:
OCR 0xC0FF8080 (3V3/1V8)
CID 150100384754463452066D40FA4268CB (Samsung 8GTF4R, SN 0x6D40FA42 (1832974914), Июн 2021)
CSD D02701320F5903FFF6DBFFEF8E40400D
Ревизия устройства [192] 0x08 (MMC v5.1)
Тип устройства [196] 0x57 (SDR HS52, HS200, HS400)
Классы команд 0xF5 (Class 0, 2, 4, 5, 6, 7)
Скорость обмена 0x32 (26МГц)
Информация о конце жизни 0x01 (Норма)
Время жизни памяти типа A 0x05 (40-50% использовано)
Время жизни памяти типа B 0x05 (40-50% использовано)
Функция Reset [162] 0x01 (Постоянно включен)
Конфигурация загрузки [179] 0x08 (Загрузка с BOOT1, доступ к USER)
Шина загрузки [177] 0x02 (8-Bit SDR, Reset to 1-Bit)
Поддержка разделов [160] 0x07 (Да, ENH, EXT 0x03, SYS CODE, NON-PERS)
Разделы завершены [155] 0x00 (Нет)
Поддержка Reliable write [166] 0x14 (RPMB 8K, R/O)
FFU режим [443] 0x03 (Поддерживается, VSM)
Размер блока стирания 0x80000 (512 КиБ)
USER  раздел, размер 0x01D2000000 (7.28 ГиБ)
BOOT1 раздел, размер 0x0000400000 (4 МиБ)
BOOT2 раздел, размер 0x0000400000 (4 МиБ)
RPMB  раздел, размер 0x0000080000 (512 КиБ) Счетчик 78 (0x4E)
eMMC Дамп, 512 байт (USER)
00000000 30 16 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | 0...............
00000010 00 20 3F 00 00 00 00 00  00 00 00 00 00 00 00 00 | . ?.............
00000020 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000030 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000040 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000050 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000060 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000070 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000080 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000090 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000000F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000100 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000110 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000120 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000130 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000140 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000150 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000160 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000170 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000180 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
00000190 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001A0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001B0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001C0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001D0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001E0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
000001F0 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00 | ................
eMMC полный бэкап...7.29 ГиБ
Текущая папка 'E:\прошивки_1\AMCV\AMCV LE-32ZTHS27 TP.SK506S.PB818'
Сохранение данных в Файл 'emmc_backup.txt'...Норма
Сохранение данных в Файл 'cid_backup.bin'...Норма
Сохранение данных в Файл 'csd_backup.bin'...Норма
Сохранение данных в Файл 'ext_csd_backup.bin'...Норма
Сохранение данных в Файл 'BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0xE021295A
Завершено за 0.76 секунд(у). Скорость загрузки кода 5.24 МиБ/сек.
Сохранение данных в Файл 'BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Чтение eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0xA411996B
Завершено за 0.76 секунд(у). Скорость загрузки кода 5.26 МиБ/сек.
Сохранение данных в Файл 'RPMB_0x0000000000_0x0000080000_backup.bin'...Норма
Чтение eMMC RPMB с адреса 0x00000000, размер 0x00080000...Норма
Контрольная сумма CRC32 0xC3A6AE8F
Завершено за 0.37 секунд(у). Скорость загрузки кода 1.34 МиБ/сек.
Сохранение данных в Файл 'USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Чтение eMMC USER с адреса 0x00000000, размер 0x1D2000000...
Контрольная сумма CRC32 0x38BA4DCC
Завершено за 24 мин. 7 сек. Скорость загрузки кода 5.15 МиБ/сек.
eMMC раздел BOOT1 (4 МиБ)
Источник данных Файл 'E:\прошивки_1\AMCV\AMCV LE-32ZTHS27 TP.SK506S.PB818\BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Источник данных Файл 'E:\прошивки_1\AMCV\AMCV LE-32ZTHS27 TP.SK506S.PB818\BOOT1_0x0000000000_0x0000400000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT1 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0xE021295A
Завершено за 0.80 секунд(у). Скорость загрузки кода 5.03 МиБ/сек.
eMMC раздел BOOT2 (4 МиБ)
Источник данных Файл 'E:\прошивки_1\AMCV\AMCV LE-32ZTHS27 TP.SK506S.PB818\BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Источник данных Файл 'E:\прошивки_1\AMCV\AMCV LE-32ZTHS27 TP.SK506S.PB818\BOOT2_0x0000000000_0x0000400000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC BOOT2 с адреса 0x00000000, размер 0x00400000...Норма
Контрольная сумма CRC32 0xA411996B
Завершено за 0.86 секунд(у). Скорость загрузки кода 4.67 МиБ/сек.
eMMC раздел USER (7.28 ГиБ)
Источник данных Файл 'E:\прошивки_1\AMCV\AMCV LE-32ZTHS27 TP.SK506S.PB818\USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Источник данных Файл 'E:\прошивки_1\AMCV\AMCV LE-32ZTHS27 TP.SK506S.PB818\USER_0x0000000000_0x01D2000000_backup.bin'...Норма
Пользовательские флаги задачи Асинхронный CRC32 RETRY10
eMMC режим чтения 'Несколькими блоками (Счётчик) Автовыбор'
Верификация eMMC USER с адреса 0x00000000, размер 0x1D2000000...Норма
Контрольная сумма CRC32 0x38BA4DCC
Завершено за 23 мин. 47 сек. Скорость загрузки кода 5.22 МиБ/сек.
