Пульт Mak Maxim

Пульт Mak Maxim

• может заменять несколько различных пультов д/у (макс. 20) и обслуживать несколько устройств одновременно,

• пульт запоминает и содержит коды разных пультов д/у,

• после извлечения батареек запрограммированные коды остаются в памяти пульта.

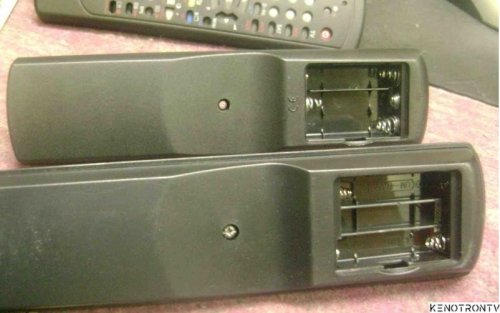

У меня как нельзя кстати оказались два пульта Mak Maxim. Внешне выглядят одинаково.

Разница в количестве батареек и, следовательно, несколько различна схемотехника.

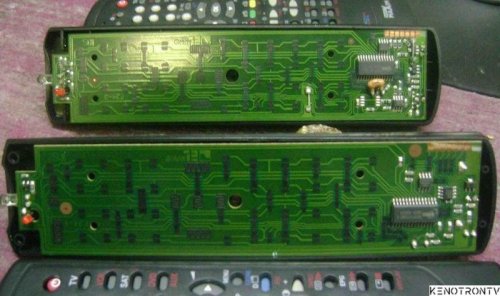

Тем не менее используемый состав микросхем одинаков.

контроллер EM78P447SAMS-G,

флешь 25F2048N Atmel640,

EEPROM 24C02BN Atmel640

Более подробно узнать о составе пультов можно из архивов с фотографиями, дампами и прошивками.

Могу сразу отметить то, что дампы флешей абсолютно идентичны в данном конкретном случае

( независимо от количества устанавливаемых в пульты батареек ).

Отличие имеется в прошивках EEPROM.

Видимо это связано с конфигурацией кнопок, т.е. привязка кнопок пульта к ножкам контроллера.

Добавлю сюда же даташит на используемый контроллер.

И сканы первых 17 страниц инструкции по эксплуатации. Сканить все 160 терпения у меня не хватило бы.

Да и нужды наверное всё-таки нет. Сканил сам, так что не обессудьте если кому чего не понравится.

Найти же на просторах инета электронную версию этой инструкции я не смог.
