РЕКОМЕНДАЦИИ ПО РЕМОНТУ СRT TV.
Прикрепленный файл ПРОГРАММА И СХЕМА MC-049
Техническое руководство Цветные телевизоры
Шасси GP 3
Описание принципиальных схем



Вeko
chassis: CTV 14.2
Service Manual
TU101 TUNER PH ASIMETRIK UV1316/A
TU101 TUNER PH SPL ASIMETRIK UV1316 T PIP
TU101 TUNER PH ASIMET. UV1316/ALG-3 SV22 PIP
Прикрепленный файл beko_chassis_14.2_service_manual
JVC Service Bulletin DATE: November, 2005

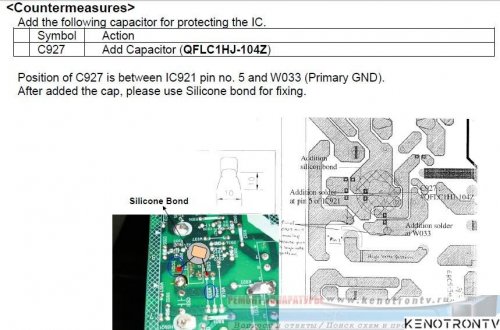

IC921 (STR-W5753A/F5)

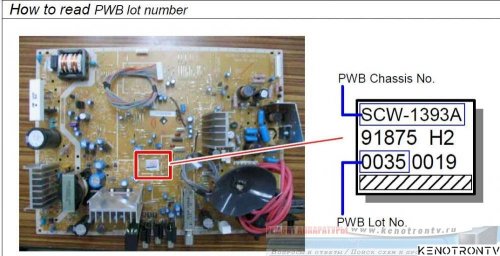

PWB lot number.jpg IC921 _STR-W5753A_F5.jpg
Model Name Chassis No. Manual Serial Number (There are some exceptions)
AV-1404AE SCW-1352A YA136 Initial - 12069402
AV-1404AE/B SCW-1417A YA136F All serial numbers improved
AV-1404FE SCW-1355A YA137B Initial - 12023752
AV-1404FE/B SCW-1418A YA137F All serial numbers improved
AV-1414FE SCW-1328A YA137B Initial - 14961510
AV-2104DE SCW-1319A YA138C Initial - 13901500
AV-2104QE SCW-1342A YA130C Initial - 12093903
AV-2104TE SCW-1338A YA129C Initial - 12005207
AV-2104YE SCW-1314A YA126C Initial - 12066830
AV-2105WE SCW-1139A YA285 All serial numbers improved
AV-2105YE SCW-1412A YA285 All serial numbers improved
AV-2114YE SCW-1311A YA126C Initial - 12960030
AV-21F24/S SCW-1413A YA128C All serial numbers improved
Прикрепленный файл МОДЕРНИЗАЦИЯ STRW5753-JVC.pdf 382,11К Количество загрузок: 81



Инструкция по настройке телевизора 37CTV3160, 54CTV3160.
1. Вход в сервисный режим:
Включить телевизор в рабочий режим. Нажать кнопку «MENU» три раза затем кнопку «RECALL»
три раза. На экране появиться сервисное меню.
2. Выбор страницы в сервисном меню осуществляется с ПДУ кнопкой «MENU»
3. Выбор параметра – кнопками «СН*» и «СН/».
4. Изменения значения параметра кнопками «VOL»
Прикрепленный файл Инструкция по настройке телевизора 37CTV3160, 54CTV3160.rar 14,57К Количество загрузок: 25
Инструкция по ремонту и настройке POLAR 37-51-5401
TDA9302H
TDA7056B
24C08
TSOP1736
UC3842
CTV-832R
