ПДУ и фотоприемники...

   (0 reviews)
Anatos
 Share

8 Screenshots

About This File

Фотоприемники и стандарты систем ДУ и фотоприемники интегрального исполнения .



Наиболее распространенные системы кодировок

ITT

Генерируется 512 команд. IM шина. Микросхемы SAA1124, SAA1250 RC-5

Генерируется 2048 команд. Протокол CTV-320, I²C шина. Частота передачи 36kHz.

Микросхемы SAA3006, SAA3010

SIEMENS, SGS-THOMSON

Самые первые пульты на микросхемах M709/710 генерировали 1024 команды.

В настоящее время не производятся.

Сейчас выпускаются только с 4096 командами. Два режима работы - Flash и Carrier.

Микросхемы M50461, SDA2208, MC144105, KS51810-50

SIEMENS, RC-5

Протокол CTV-322, микросхемы PCA8521, PCA84C122, PCA84C641.

Протокол CTV-332, микросхемы PCA84C841

IR-01

Специально для Waltham фирмой Thomson при содействии

Philips была разработана микросхема SAA3004/7 со своим протоколом.

Количество команд 448.

Кстати этот телевизор можно отнести к группе Saba (T6301/FF345, TC342/365/440/460),

Telefunken (Chassis 418A, FB-180), Thomson (Chassis ICC7).

Самые распространенные микросхемы ПДУ

BU5800 M3005AB M708 RC005HC SAF1039 U321

CLA3117 M3006LAB M709 SAA1124 SKC5401 U327

DMC6003 M50115 M710 SAA1250 SL490 UAA4000

DYC-R02 M50119 MC144105 SAA3004 SN76881 µPD6600

IXO733PA M50460 MC14497 SAA3006 STV3021

KS51800 M50461 MN6027 SAA3007 T8909

KS51810 M50462 MN6030B SAA3008 T8813

LC7462 M50560 NEC1986 SAA3010 TC9012F-011

M3004AB M58484P PCA8521 SAA3021

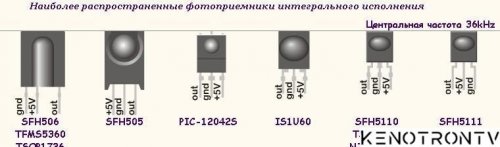

Наиболее распространенные фотоприемники интегрального исполнения

Центральная частота 36kHz

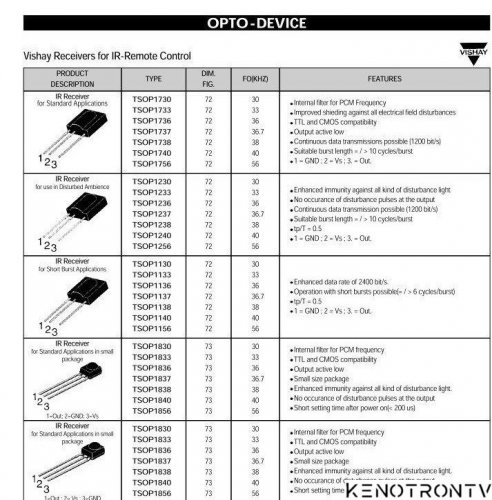

SFH506, TFMS5360,TSOP1736, SFH505, PIC-12042S, IS1U60, SFH5110, TSOP1836, NJL61H360, SFH5111



Все подобные фотоприемники имеют полосовой фильтр на определенную центральную частоту приема,

причем с довольно высокой избирательностью. Центральные частоты соответствуют следующему ряду:

30, 33, 36, 36,7, 38, 40, 56 kHz, что следует учитывать при замене фотоприемника.

Приведенные выше фотоприемники выпускаются по сериям следующими фирмами:

SFH505/506 - SiemensSFH5110/5111 - OsramTFMS,

TSOP - Vishay TelefunkenPIC - Kodenshi CorpIS - Sharp CorpNJL - New Japan Radio Corp

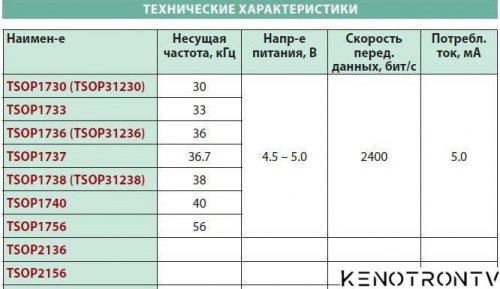

Mиниатюрный инфракрасный приемник TSOP4836 производства Vishay c частотой модуляции 36 кГц.



1-Выход 2-Общий 3-Питание

Mиниатюрные ИК-приемники характеризуются следующими достоинствами:

совместимы с TTL-, CMOS-микросхемами;встроенный фильтр для частот PCM;

улучшенное экранирование электромагнитного поля;активный уровень на выходе :

низкий;малая потребляемая мощность : 50 мВт;

номинальная длина импульса : = 10 периодам частоты модуляции на импульс;

усовершенствованная защита от воздействия световых помех.

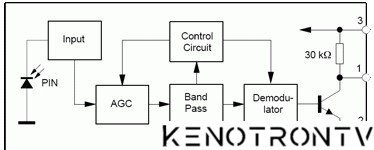

Блок-схема фотоприемника TSOP4836:

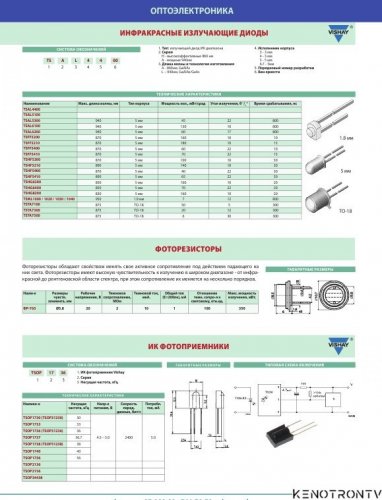

Справочная информация от фирмы ПЛАТАН

Оптоэлектронные устройства
