JVC AV-2113EE

Шасси CG MAIN PB SCG-1212A 32609 H2

MN1873287JZ-проц управления,NN5198K-видеопроцессор, AN5539-кадровая развертка

В ремонт пришел телевизор , при включении появлялось на несколько секунд высокое

и через несколько секунд выключается в дежурный режим и начинает мигать светодиод-желтым цветом.

Сразу было проверка осцилографом наличие кадровой развертки.

Было установлено -что на несколько секунд появлялась пила и пропадала.

Возле видеопроцессора по 46 пин через 10к пила приходит на 5 пин микросхемы AN5539(кадровая),

переодически то присутствовало то пропадало сопротивление(10к)

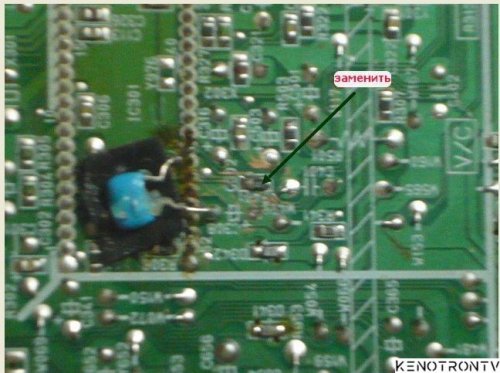

.Сам резистор находился под малякулярным клеем возле видеопроцессора.

Зачищаем от клея , делаем демонтаж старого смд сопротивления, ставим новое сопротивление,

телевизор стал опять нормально включатся и работать
