Samsung CK-5051A , Chassis : P68SA.

Неисправен БП

SPM-109BT TDA8362B KA2131 TDA1013A SDH-209B P68SA

Samsung CK-5051A , Chassis : P68SA.

Состав :

SPM-109BT - CPU

24C02 -EEprom

TDA8362B - Video

KA2131 - кадровая

TDA1013A - звук

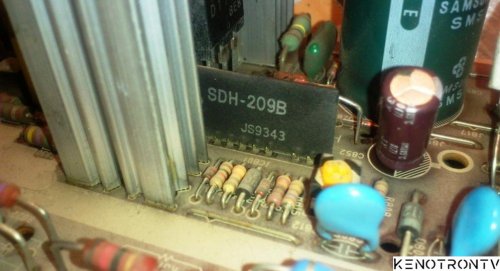

SDH-209B + 2SC5030FO - БП

Вызвали на дефект - не включается , горит предохранитель.

Дефект : При внешнем осмотре были взорваны С855 и С853, что указывает на завышенное питание по вторичным цепям БП.

Причина которого в потере ёмкостиС852.

Далее всё по классической схеме - БП в разнос . Следствие чего Q801, IC801, DZ812, D805, C807, R802 пришли в негодность.

После замены дефектных деталей . БП так и не запустился. Шасси было забрано на домашний ремонт .

Дома при хорошем освещении шасси было проверено на качество паек, и выявлен дефект .

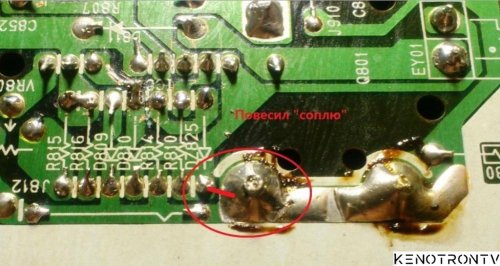

При замене стабилитрона DZ812 , при плохом освещении , контактную площадку катода залепил на землю .

Отсюда отсутствие питания SDH-209B и неработоспособность узла.
