LG CT-21Q92KEX шасси MC-019A горят строчные транзисторы
LG CT-21Q92KEX шасси MC-019A
Состав:
процессор TDA9361PS/N2/4I0793
память 24C16A
строка TT2140
ТДКС 6174V-6006E (BSC23-N0107)
БП STR F6654
кадровая LA7840
тюнер 6700MF0001E
TAFD-Z242D
видеоусилитель TDA6107JF
звук LA7016
MSP 3410GB8 BB V3
Как всегда привезли пациента в областную больницу с конкурирующей фирмы, по направлению.
Спрашиваю у клиента что с пациентом?
Нас направили к Вам с той мастерской, не могут разобраться почему горит там какой-то транзистор.
Два уже сожгли и сказали что больше у них нет.
Визите....... (ко мне).
Вскрываю больного. Б..я! Весь перепахали. Ламеры!!!
Выбит НОТ ТТ2140. Ага!. Давай проверять ТДКС. обычным способом.
Мультиметр устанавливаем на 200мОм один конец к присоске вторым проходим по всем выводам. И вот оно.... пробой.
(ТДКС можно не выпаивать с платы, фото сделал позже).
Это мои любимые (по конструкции) ТДКСы, с любимым пробоем. Я их ни разу не менял, постоянно реанимирую.
И не раз повтора не было.

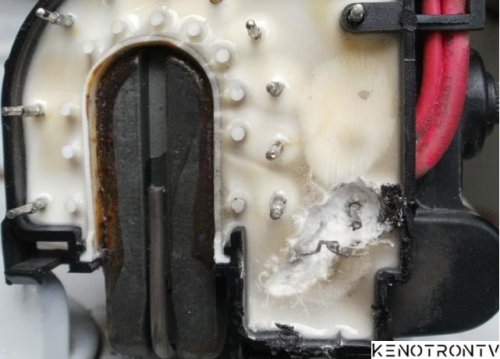

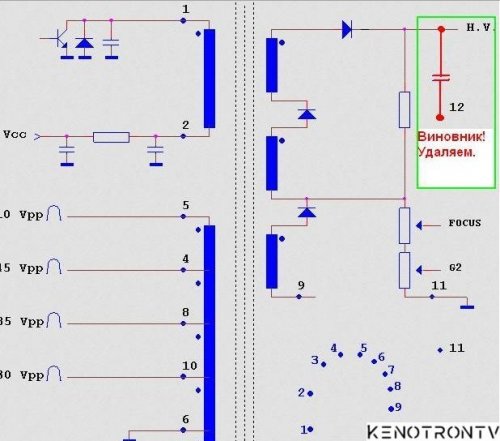

Что я делаю: Отковыриваю изолятор возле ножки, отпаиваю вывод конденсатора от ножки,
чищу изолятор до конденсатора, далее вывод конденсатора удаляю, глубина около 5 милиметров.

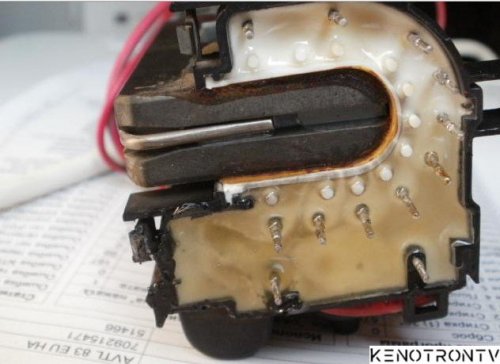

После этого заливаю эпоксидным клеем.
После полного высыхания устанавливаем обратно. Меняю НОТ два часа прогона... считаю денежку
